Каталог WALTER 2017 Инструмент и оснастка Стр. D122 2534 Lab2u

Обновлено 2020-04-11 17:02:26

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

2534 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.D122

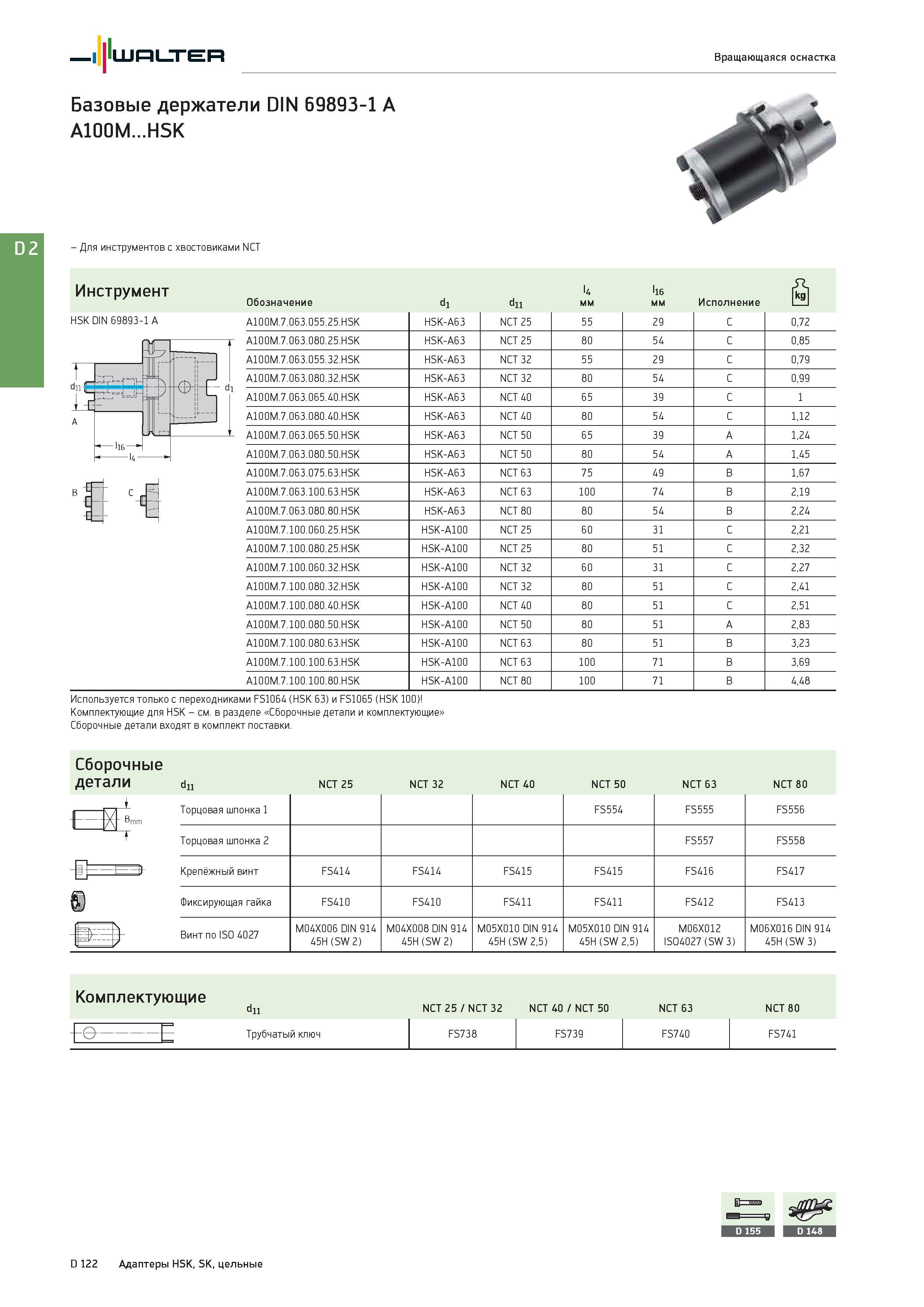

Каталог WALTER 2017 Инструмент и оснастка Стр. D122 2534 Lab2u Walter Вращающаяся оснастка Базовые держатели DIN 69893-1 A A100M...HSK - Для инструментов с хвостовиками NCT Инструмент HSK DIN 69893-1 A -EFt C -с Обозначение dl dll l4 мм l16 мм Исполнение A100M.7.063.055.25.HSK HSK-A63 NCT 25 55 29 C 0,72 A100M.7.063.080.25.HSK HSK-A63 NCT 25 80 54 C 0,85 A100M.7.063.055.32.HSK HSK-A63 NCT 32 55 29 C 0,79 A100M.7.063.080.32.HSK HSK-A63 NCT 32 80 54 C 0,99 A100M.7.063.065.40.HSK HSK-A63 NCT 40 65 39 C 1 A100M.7.063.080.40.HSK HSK-A63 NCT 40 80 54 C 1,12 A100M.7.063.065.50.HSK HSK-A63 NCT 50 65 39 A 1,24 A100M.7.063.080.50.HSK HSK-A63 NCT 50 80 54 A 1,45 A100M.7.063.075.63.HSK HSK-A63 NCT 63 75 49 B 1,67 A100M.7.063.100.63.HSK HSK-A63 NCT 63 100 74 B 2,19 A100M.7.063.080.80.HSK HSK-A63 NCT 80 80 54 B 2,24 A100M.7.100.060.25.HSK HSK-A100 NCT 25 60 31 C 2,21 A100M.7.100.080.25.HSK HSK-A100 NCT 25 80 51 C 2,32 A100M.7.100.060.32.HSK HSK-A100 NCT 32 60 31 C 2,27 A100M.7.100.080.32.HSK HSK-A100 NCT 32 80 51 C 2,41 A100M.7.100.080.40.HSK HSK-A100 NCT 40 80 51 C 2,51 A100M.7.100.080.50.HSK HSK-A100 NCT 50 80 51 A 2,83 A100M.7.100.080.63.HSK HSK-A100 NCT 63 80 51 B 3,23 A100M.7.100.100.63.HSK HSK-A100 NCT 63 100 71 B 3,69 A100M.7.100.100.80.HSK HSK-A100 NCT 80 100 71 B 4,48 Используется только с переходниками FS1064 (HSK 63) и FS1065 (HSK 100) Комплектующие для HSK - см. в разделе Сборочные детали и комплектующие Сборочные детали входят в комплект поставки. Сборочные детали d11 NCT 25 NCT 32 NCT 40 NCT 50 NCT 63 NCT 80 Торцовая шпонка 1 FS554 FS555 FS556 i Х'Г Торцовая шпонка 2 FS557 FS558 № Крепёжный винт FS414 FS414 FS415 FS415 FS416 FS417 i Фиксирующая гайка FS410 FS410 FS411 FS411 FS412 FS413 4 Винт по ISO 4027 M04X006 DIN 914 M04X008 DIN 914 M05X010 DIN 914 M05X010 DIN 914 M06X012 M06X016 DIN 914 j 45H (SW 2) 45H (SW 2) 45H (SW 2,5) 45H (SW 2,5) IS04027 (SW 3) 45H (SW 3) Комплектующие d11 NCT 25 / NCT 32 NCT 40 / NCT 50 NCT 63 NCT 80 -a Трубчатый ключ FS738 FS739 FS740 FS741 D 122 Адаптеры HSK, SK, цельные
