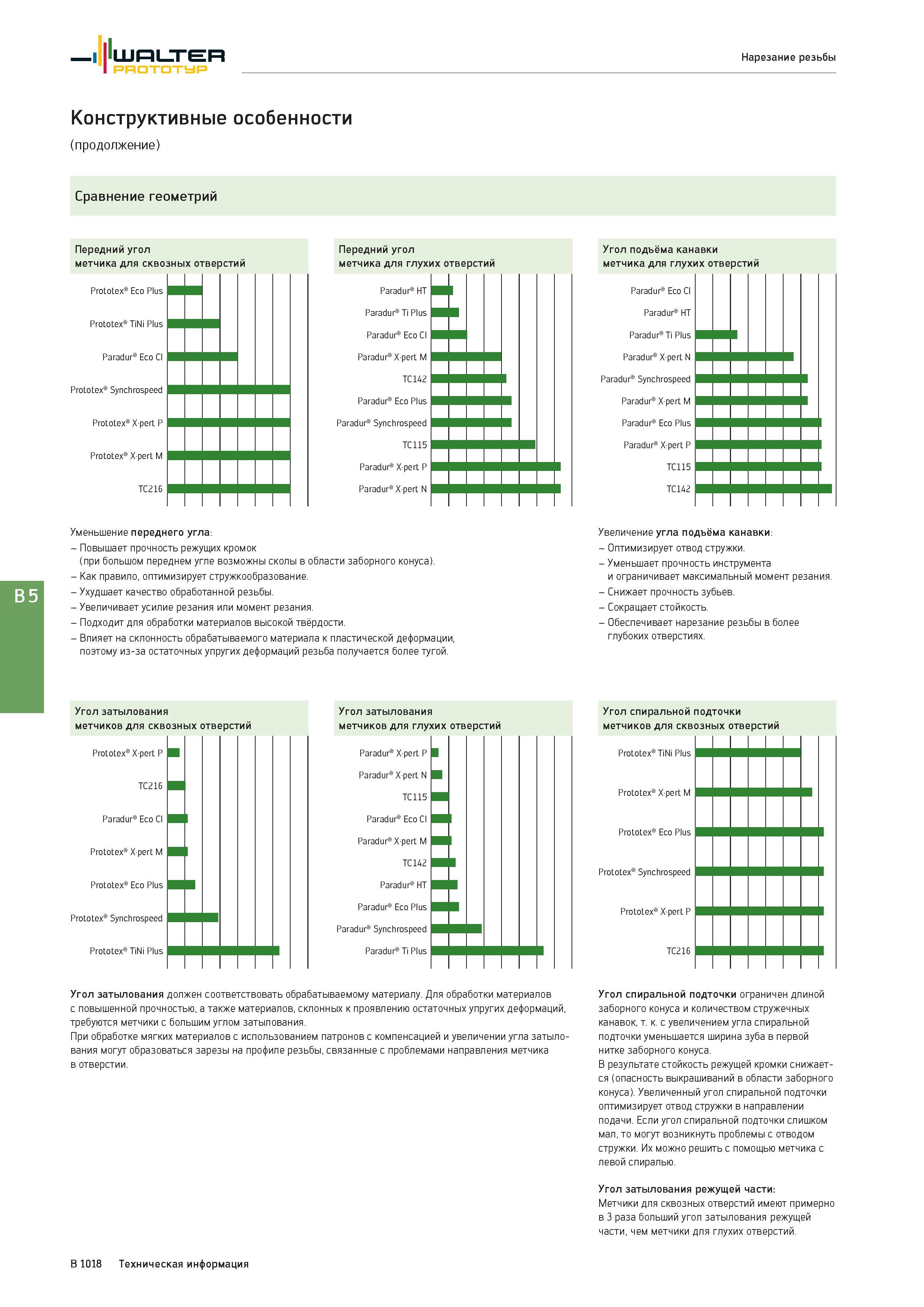

Walter Нарезание резьбы Prototyp Конструктивные особенности Сравнение геометрий Передний угол метчика для сквозных отверстий Передний угол метчика для глухих отверстий Угол подъёма канавки метчика для глухих отверстий Prototex Eco Plus Prototex TiNi Plus Paradur Eco CI Paradur HT Paradur Ti Plus Paradur Eco CI Paradur Xpert M TC142 Paradur Eco CI Paradur HT Paradur Ti Plus Paradur Xpert N Paradur Synchrospeed Prototex Synchrospeed Paradur Eco Plus Paradur Xpert M Prototex Xpert P Paradur Synchrospeed Paradur Eco Plus TC115 Paradur Xpert P Prototex Xpert M Paradur Xpert P TC115 TC216 Paradur Xpert N TC142 Уменьшение переднего угла: - Повышает прочность режущих кромок (при большом переднем угле возможны сколы в области заборного конуса). - Как правило, оптимизирует стружкообразование. - Ухудшает качество обработанной резьбы. - Увеличивает усилие резания или момент резания. - Подходит для обработки материалов высокой твёрдости. - Влияет на склонность обрабатываемого материала к пластической деформации, поэтому из-за остаточных упругих деформаций резьба получается более тугой. Увеличение угла подъёма канавки: - Оптимизирует отвод стружки. - Уменьшает прочность инструмента и ограничивает максимальный момент резания. - Снижает прочность зубьев. - Сокращает стойкость. - Обеспечивает нарезание резьбы в более глубоких отверстиях. Угол затылования метчиков для сквозных отверстий Угол затылования метчиков для глухих отверстий Paradur Xpert P Paradur Xpert N TC115 Paradur Eco CI Paradur Xpert M TC142 Paradur HT Paradur Eco Plus Paradur Synchrospeed Paradur Ti Plus Угол спиральной подточки метчиков для сквозных отверстий Prototex TiNi Plus Prototex Xpert M Prototex Eco Plus Prototex Synchrospeed Prototex Xpert P TC216 Угол затылования должен соответствовать обрабатываемому материалу. Для обработки материалов с повышенной прочностью, а также материалов, склонных к проявлению остаточных упругих деформаций, требуются метчики с большим углом затылования. При обработке мягких материалов с использованием патронов с компенсацией и увеличении угла затыло-вания могут образоваться зарезы на профиле резьбы, связанные с проблемами направления метчика в отверстии. Угол спиральной подточки ограничен длиной заборного конуса и количеством стружечных канавок, т. к. с увеличением угла спиральной подточки уменьшается ширина зуба в первой нитке заборного конуса. В результате стойкость режущей кромки снижается (опасность выкрашиваний в области заборного конуса). Увеличенный угол спиральной подточки оптимизирует отвод стружки в направлении подачи. Если угол спиральной подточки слишком мал, то могут возникнуть проблемы с отводом стружки. Их можно решить с помощью метчика с левой спиралью. Угол затылования режущей части: Метчики для сквозных отверстий имеют примерно в 3 раза больший угол затылования режущей части, чем метчики для глухих отверстий. B 1018 Техническая информация
