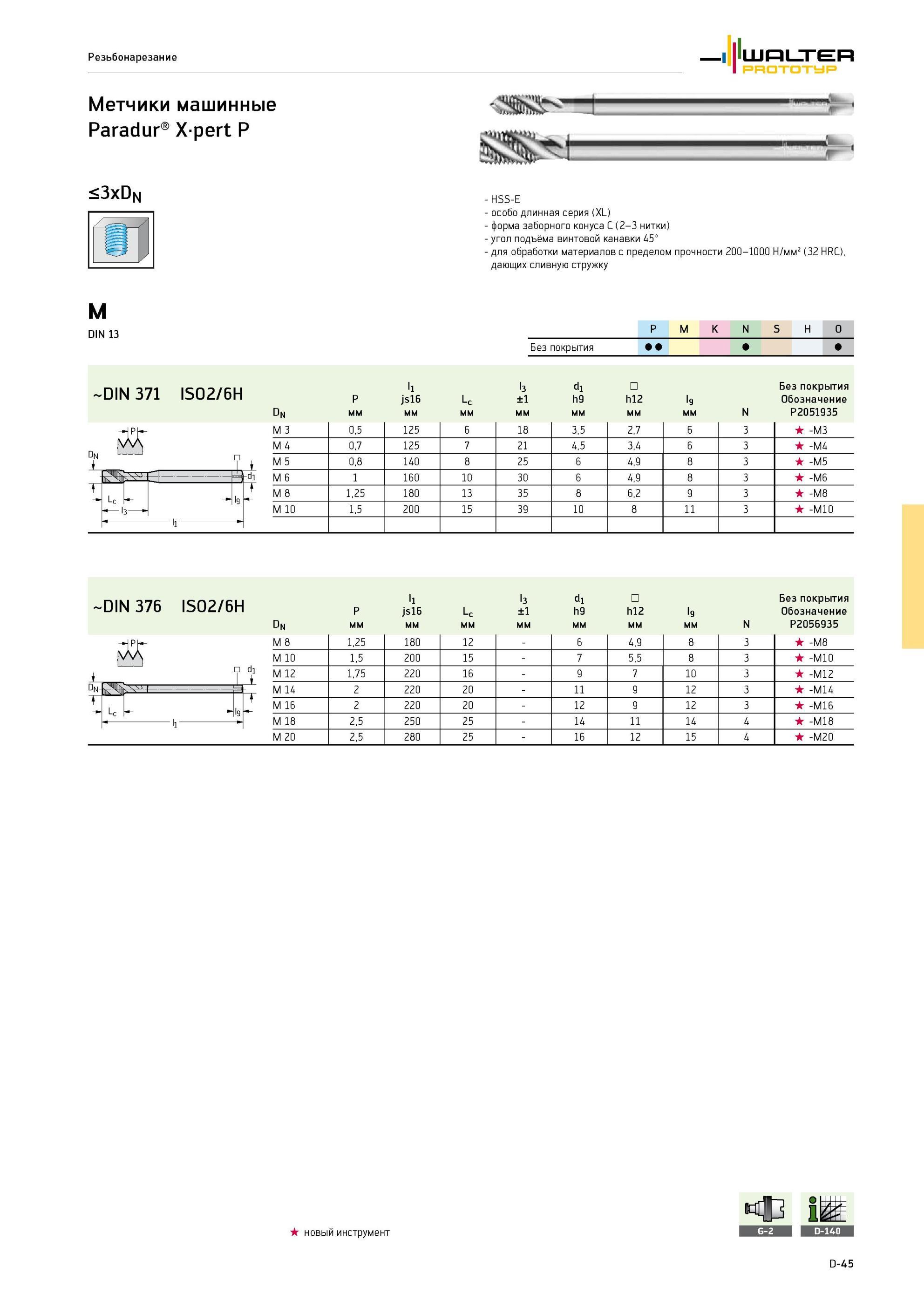

437 Каталог WALTER 2013 Дополнение к общему Стр.D-45 |
|||||
Особо длинная серия XL Метчики Walter для обработки глухих отверстий из быстрорежущей стали HSS-E Резьба метрическая DIN 13 Угол подъёма стружечной канавки 45 градусОсобо длинная серия XL Метчики Walter для обработки глухих отверстий из быстрорежущей стали HSS-E Резьба метрическая DIN 13 Угол подъёма стружечной канавки 45 градусов Резьбонарезание Walter Prototyp Метчики машинные Paradur Xpert P <3xDn - HSS-E - особо длинная серия (XL) форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 45° для обработки материалов с пределом прочности 200-1000 Н/мм2 (32 HRC), дающих сливную стружку M DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O Без покрытия DIN 371 ISO2/6H Без покрытия dn P мм js16 мм Lc мм ±1 мм h9 мм h12 мм l9 мм N Обозначение P2051935 M 3 0,5 125 6 18 3,5 2,7 6 3 -M3 M 4 0,7 125 7 21 4,5 3,4 6 3 -M4 M 5 0,8 140 8 25 6 4,9 8 3 -M5 M 6 1 160 10 30 6 4,9 8 3 -M6 M 8 1,25 180 13 35 8 6,2 9 3 -M8 M 10 1,5 200 15 39 10 8 11 3 -M10 DIN 376 ISO2/6H да Dn di dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P2056935 M 8 1,25 180 12 - 6 4,9 8 3 -M8 M 10 1,5 200 15 - 7 5,5 8 3 -M10 M 12 1,75 220 16 - 9 7 10 3 -M12 M 14 2 220 20 - 11 9 12 3 -M14 M 16 2 220 20 - 12 9 12 3 -M16 M 18 2,5 250 25 - 14 11 14 4 -M18 M 20 2,5 280 25 - 16 12 15 4 -M20 новый инструмент IE D-45 L |
|||||
