Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.) |
|||||
|

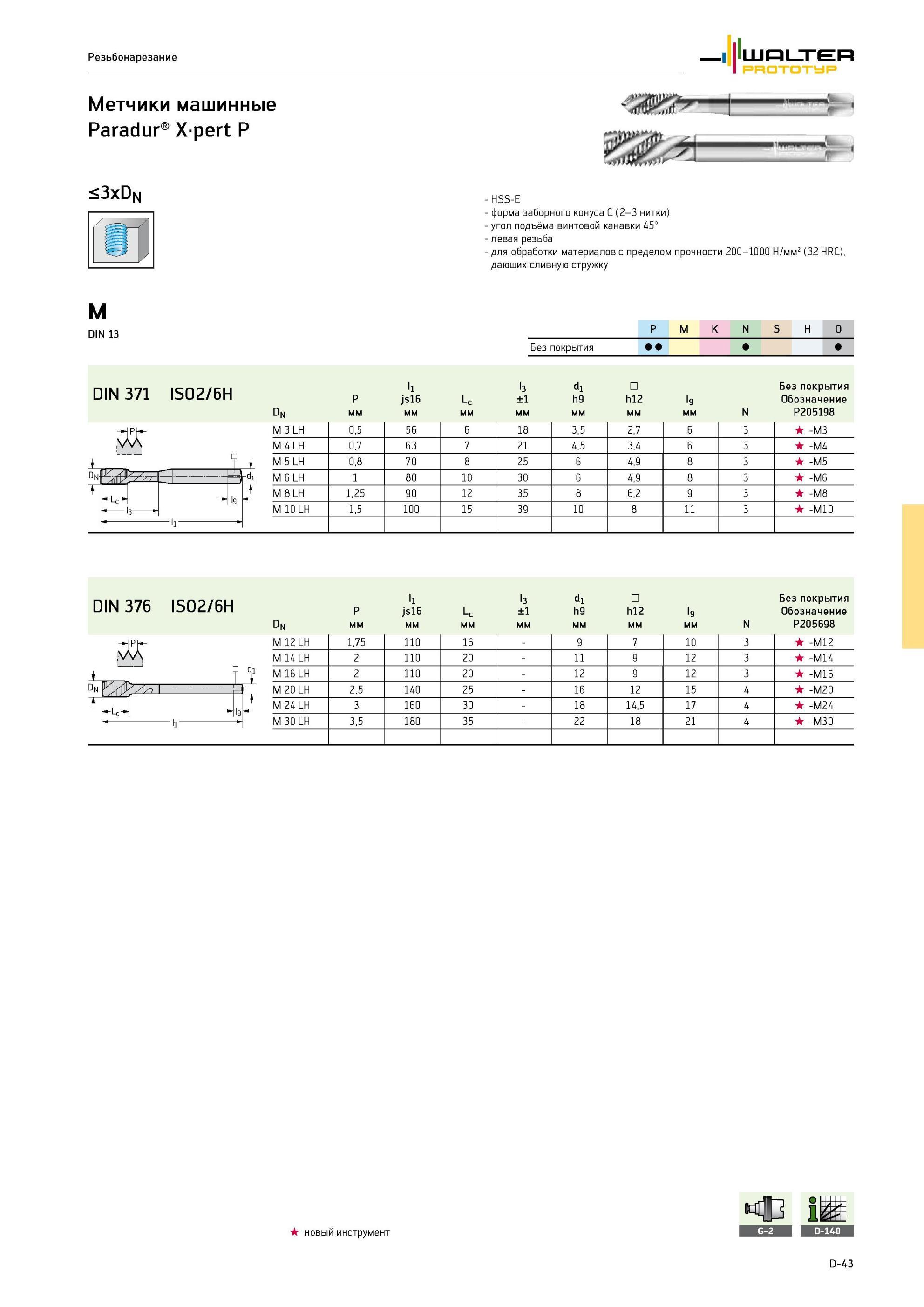

435 Каталог WALTER 2013 Дополнение к общему Стр.D-43 |
|||||
Левые машинные метчики Walter для обработки глухих отверстий из быстрорежущей стали HSS-E Резьба метрическая DIN 13 Угол подъёма стружечной канавки 45 градусов 2-3 нЛевые машинные метчики Walter для обработки глухих отверстий из быстрорежущей стали HSS-E Резьба метрическая DIN 13 Угол подъёма стружечной канавки 45 градусов 2-3 нитки Резьбонарезание Walter Prototyp Метчики машинные Paradur Xpert P <3xDN - HSS-E форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 45° - левая резьба для обработки материалов с пределом прочности 200-1000 Н/мм2 (32 HRC), дающих сливную стружку M DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O Без покрытия DIN 371 ISO2/6H dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P205198 M 3 LH 0,5 56 6 18 3,5 2,7 6 3 -M3 M 4 LH 0,7 63 7 21 4,5 3,4 6 3 -M4 M 5 LH 0,8 70 8 25 6 4,9 8 3 -M5 M 6 LH 1 80 10 30 6 4,9 8 3 -M6 M 8 LH 1,25 90 12 35 8 6,2 9 3 -M8 M 10 LH 1,5 0 0 15 39 10 8 11 3 -M10 DIN 376 ISO2/6H dn P мм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P205698 M 12 LH 1,75 110 16 - 9 7 10 3 -M12 M 14 LH 2 110 20 - 11 9 12 3 -M14 M 16 LH 2 110 20 - 12 9 12 3 -M16 M 20 LH 2,5 140 25 - 16 12 15 4 -M20 M 24 LH 3 0 6 30 - 18 14,5 17 4 -M24 M 30 LH 3,5 0 8 35 - 22 18 21 4 -M30 новый инструмент D-43 |
|||||
