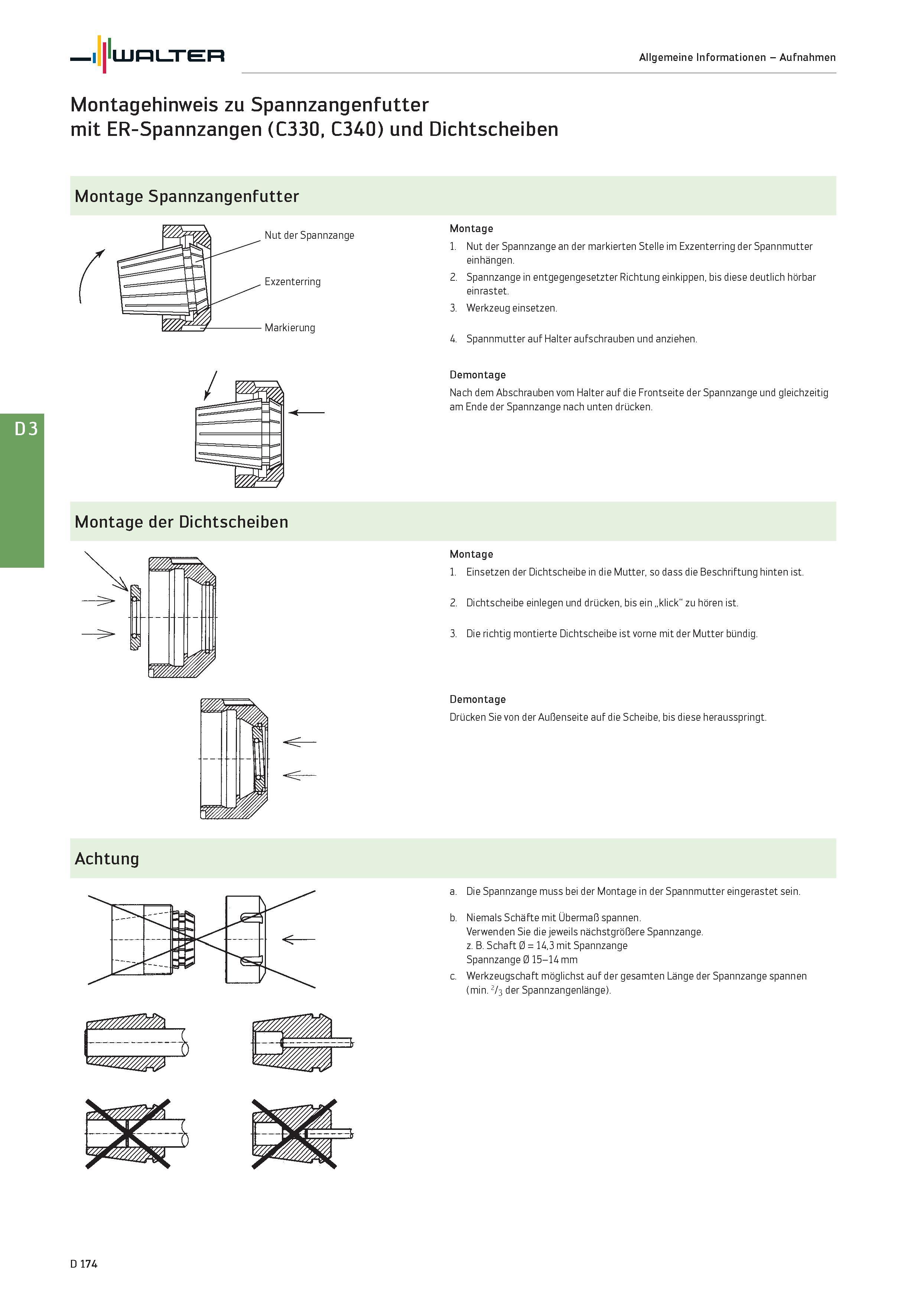

I LLmLTTER Allgemeine Informationen - Aufnahmen Montagehinweis zu Spannzangenfutter mit ER-Spannzangen (C330, C340) und Dichtscheiben Montage Spannzangenfutter Nut der Spannzange Exzenterring Markierung Montage 1. Nut der Spannzange an der markierten Stelle im Exzenterring der Spannmutter einhängen. 2. Spannzange in entgegengesetzter Richtung einkippen, bis diese deutlich hörbar einrastet. 3. Werkzeug einsetzen. 4. Spannmutter auf Halter aufschrauben und anziehen. Demontage Nach dem Abschrauben vom Halter auf die Frontseite der Spannzange und gleichzeitig am Ende der Spannzange nach unten drücken. Montage der Dichtscheiben Montage 1. Einsetzen der Dichtscheibe in die Mutter, so dass die Beschriftung hinten ist. 2. Dichtscheibe einlegen und drücken, bis ein „klick” zu hören ist. 3. Die richtig montierte Dichtscheibe ist vorne mit der Mutter bündig. Demontage Drücken Sie von der Außenseite auf die Scheibe, bis diese herausspringt. Achtung a. Die Spannzange muss bei der Montage in der Spannmutter eingerastet sein. b. Niemals Schäfte mit Übermaß spannen. Verwenden Sie die jeweils nächstgrößere Spannzange. z. B. Schaft 0 = 14,3 mit Spannzange Spannzange 0 15-14 mm c. Werkzeugschaft möglichst auf der gesamten Länge der Spannzange spannen (min. 2/3 der Spannzangenlänge). D 174
