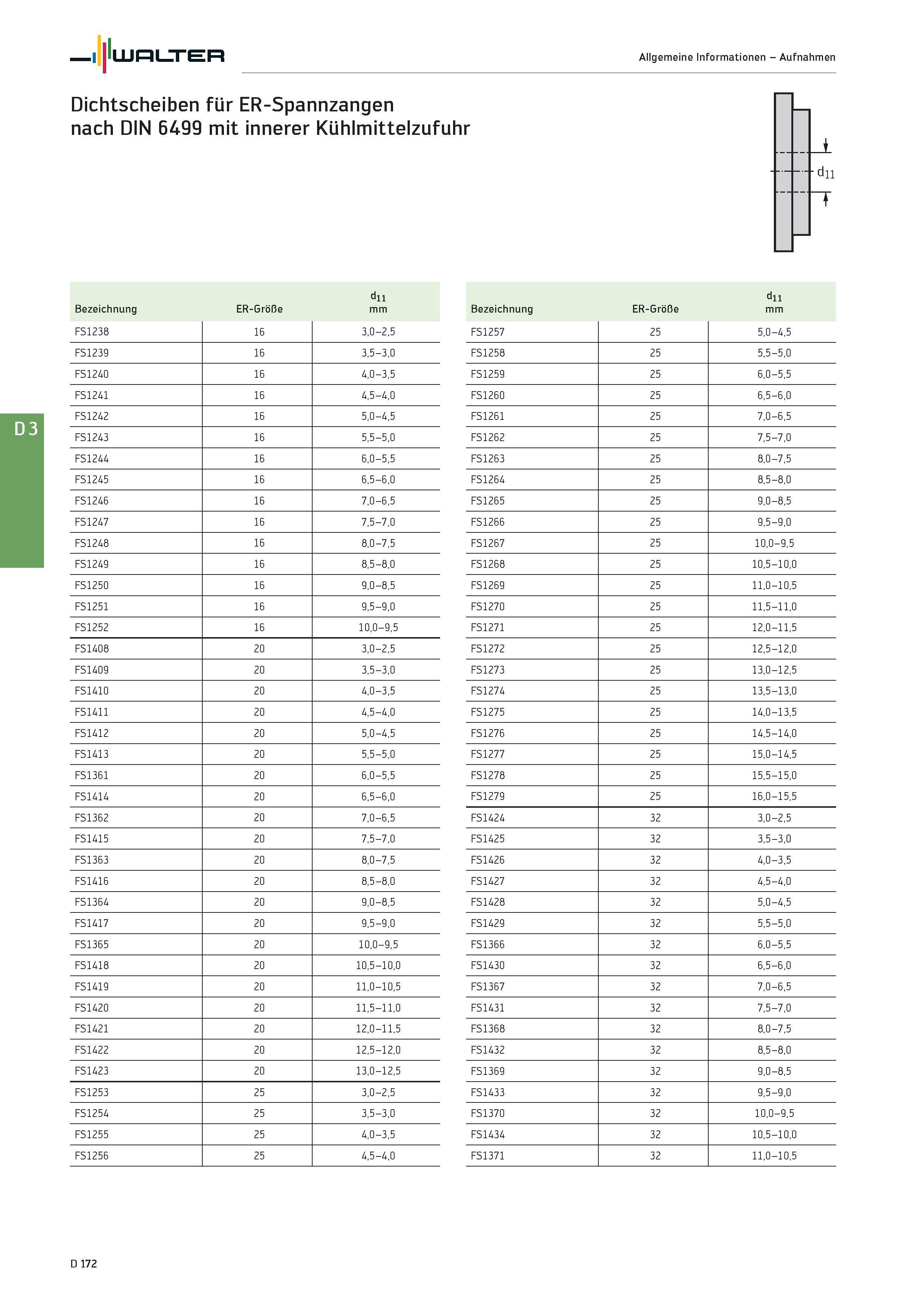

Walter Allgemeine Informationen - Aufnahmen Dichtscheiben für ER-Spannzangen nach DIN 6499 mit innerer Kühlmittelzufuhr -dii d11 d11 Bezeichnung ER-Größe mm Bezeichnung ER-Größe mm FS1238 16 3,0-2,5 FS1257 25 5,0-4,5 FS1239 16 3,5 3,0 FS1258 25 5,5-5,0 FS1240 16 4,0 3,5 FS1259 25 6,0-5,5 FS1241 16 4,5 4,0 FS1260 25 6,5-6,0 FS1242 16 5,0 4,5 FS1261 25 7,0-6,5 FS1243 16 5,5 5,0 FS1262 25 7,5-7,0 FS1244 16 6,0 5,5 FS1263 25 8,0-7,5 FS1245 16 6,5 6,0 FS1264 25 8,5-8,0 FS1246 16 7,0 6,5 FS1265 25 9,0-8,5 FS1247 16 7,5 7,0 FS1266 25 9,5-9,0 FS1248 16 8,0 7,5 FS1267 25 10,0-9,5 FS1249 16 8,5 8,0 FS1268 25 10,5-10,0 FS1250 16 9,0 8,5 FS1269 25 11,0-10,5 FS1251 16 9,5 9,0 FS1270 25 11,5-11,0 FS1252 16 10,0-9,5 FS1271 25 12,0-11,5 FS1408 20 3,0-2,5 FS1272 25 12,5-12,0 FS1409 20 3,5-3,0 FS1273 25 13,0-12,5 FS1410 20 4,0-3,5 FS1274 25 13,5-13,0 FS1411 20 4,5-4,0 FS1275 25 14,0-13,5 FS1412 20 5,0-4,5 FS1276 25 14,5-14,0 FS1413 20 5,5-5,0 FS1277 25 15,0-14,5 FS1361 20 6,0-5,5 FS1278 25 15,5-15,0 FS1414 20 6,5-6,0 FS1279 25 16,0-15,5 FS1362 20 7,0-6,5 FS1424 32 3,0-2,5 FS1415 20 7,5-7,0 FS1425 32 3,5-3,0 FS1363 20 8,0-7,5 FS1426 32 4,0-3,5 FS1416 20 8,5-8,0 FS1427 32 4,5-4,0 FS1364 20 9,0-8,5 FS1428 32 5,0-4,5 FS1417 20 9,5-9,0 FS1429 32 5,5-5,0 FS1365 20 10,0-9,5 FS1366 32 6,0-5,5 FS1418 20 10,5-10,0 FS1430 32 6,5-6,0 FS1419 20 11,0-10,5 FS1367 32 7,0-6,5 FS1420 20 11,5-11,0 FS1431 32 7,5-7,0 FS1421 20 12,0-11,5 FS1368 32 8,0-7,5 FS1422 20 12,5-12,0 FS1432 32 8,5-8,0 FS1423 20 13,0-12,5 FS1369 32 9,0-8,5 FS1253 25 3,0-2,5 FS1433 32 9,5-9,0 FS1254 25 3,5-3,0 FS1370 32 10,0-9,5 FS1255 25 4,0-3,5 FS1434 32 10,5-10,0 FS1256 25 4,5-4,0 FS1371 32 11,0-10,5 D 172
