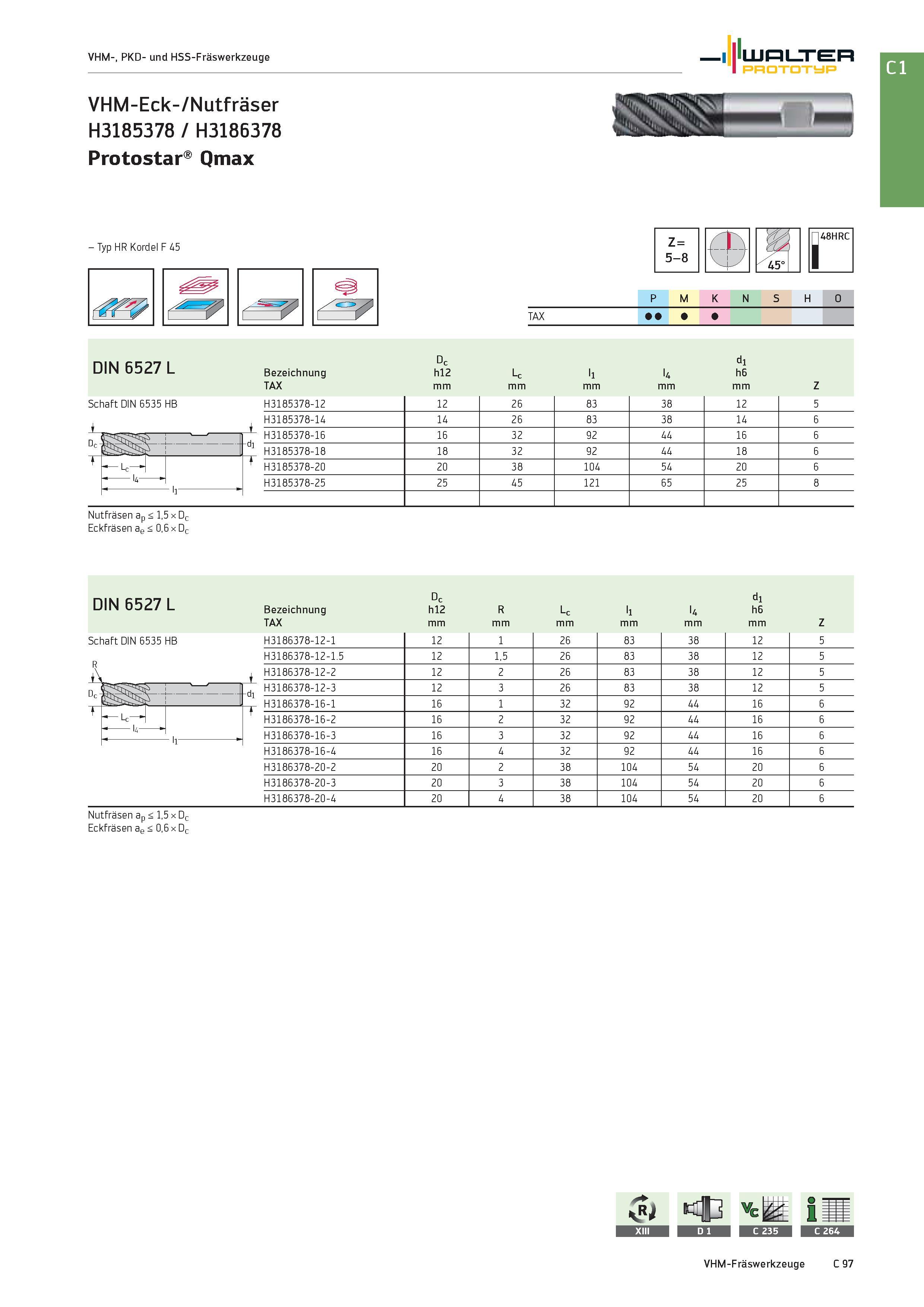

VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H3185378 / H3186378 Protostar Qmax i l'UJPLTEn Prototyp - Typ HR Kordel F 45 Schaft DIN 6535 HB Z= 5-8 45° 148HRC P M K N S H O TAX DIN 6527 L Bezeichnung c2 Lc l1 U d1 h6 TAX mm Z H3185378-12 12 26 83 38 12 5 H3185378-14 14 26 83 38 14 6 H3185378-16 16 32 92 44 16 6 H3185378-18 18 32 92 44 18 6 H3185378-20 20 38 104 54 20 6 H3185378-25 25 45 121 65 25 8 Eckfräsen ae < 0,6 x Dr DIN 6527 L Bezeichnung Dc h12 R Lc l1 l4 d1 h6 TAX mm Z Schaft DIN 6535 HB Dc- 1 Lc 1 1 U -ll H3186378-12-1 12 1 26 83 38 12 5 H3186378-12-1.5 12 1,5 26 83 38 12 5 H3186378-12-2 12 2 26 83 38 12 5 H3186378-12-3 12 3 26 83 38 12 5 H3186378-16-1 16 1 32 92 44 16 6 H3186378-16-2 16 2 32 92 44 16 6 H3186378-16-3 16 3 32 92 44 16 6 H3186378-16-4 16 4 32 92 44 16 6 H3186378-20-2 20 2 38 104 54 20 6 H3186378-20-3 20 3 38 104 54 20 6 H3186378-20-4 20 4 38 104 54 20 6 Eckfräsen ae < 0,6 x Dc R Nutfräsen ap < 1,5 x D
