1807 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C95

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C95 1807 DEU Lab2u

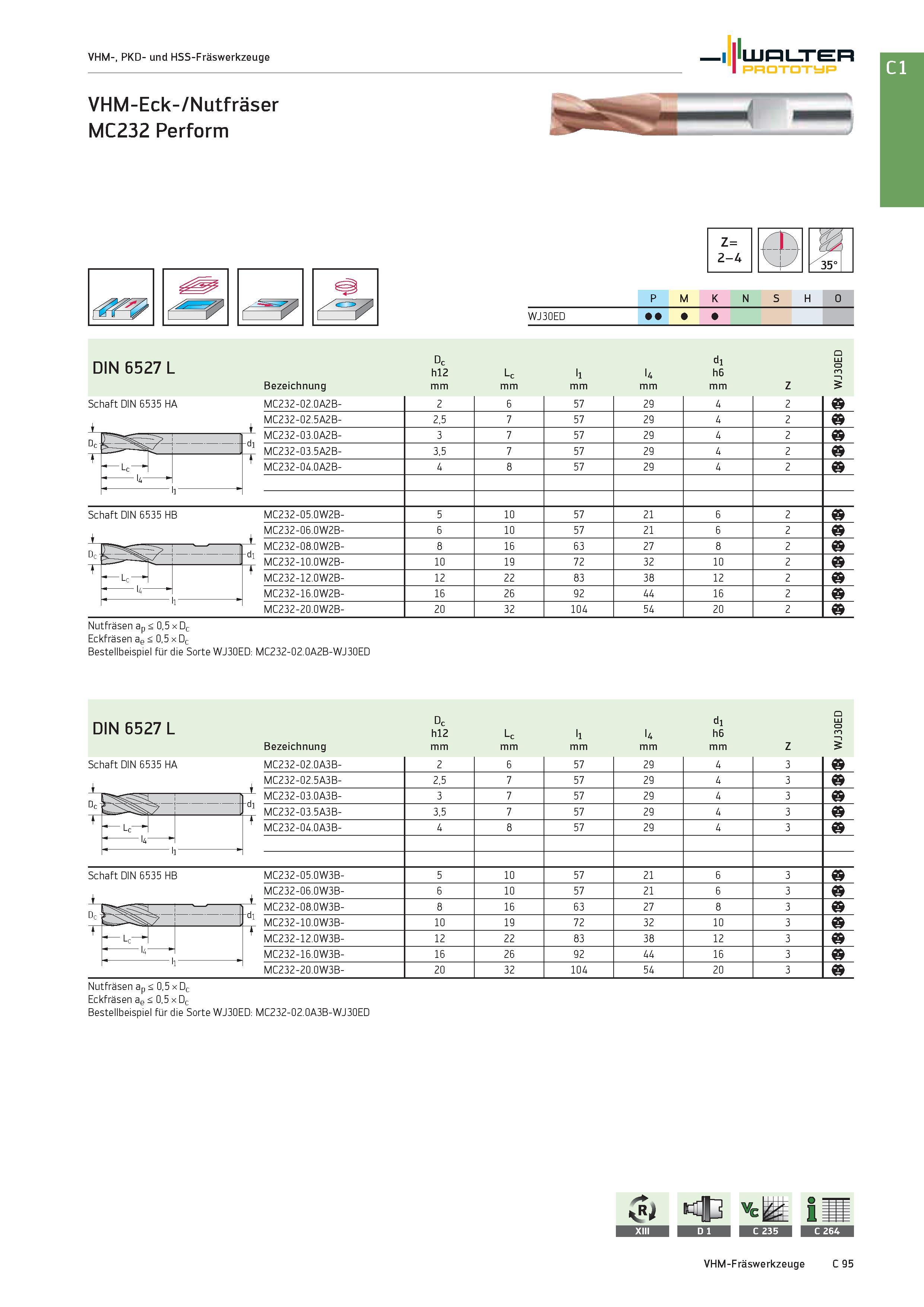

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp VHM-Eck-/Nutfräser MC232 Perform Z= 2-4 P M K N S H O WJ30ED DIN 6527 L Bezeichnung Dc hl2 mm ll mm l4 mm dl h6 mm Eckfräsen ae < 0,5 x Dc Bestellbeispiel für die Sorte WJ30ED: MC232-02.0A2B-WJ30ED L c Z mm DIN 6527 L Bezeichnung ms d 2 c Lc mm ll mm l4 mm rHlD E dhm Z D LU O m s Schaft DIN 6535 HA MC232-02.0A3B- 2 6 57 29 4 3 b MC232-02.5A3B- 2,5 7 57 29 4 3 b MC232-03.0A3B- 3 7 57 29 4 3 b -7 MC232-03.5A3B- 3,5 7 57 29 4 3 b Lc MC232-04.0A3B- 4 8 57 29 4 3 b I4 Schaft DIN 6535 HB MC232-05.0W3B- 5 10 57 21 6 3 b MC232-06.0W3B- 6 10 57 21 6 3 b MC232-08.0W3B- 8 16 63 27 8 3 b -7 _dl MC232-10.0W3B- 10 19 72 32 10 3 b Lc MC232-12.0W3B- 12 22 83 38 12 3 b " l4 MC232-16.0W3B- 16 26 92 44 16 3 b MC232-20.0W3B- 20 32 104 54 20 3 b Nutfräsen ap < 0,5 x Dc Eckfräsen ae < 0,5 x Dc Bestellbeispiel für die Sorte WJ30ED: MC232-02.0A3B-WJ30ED
