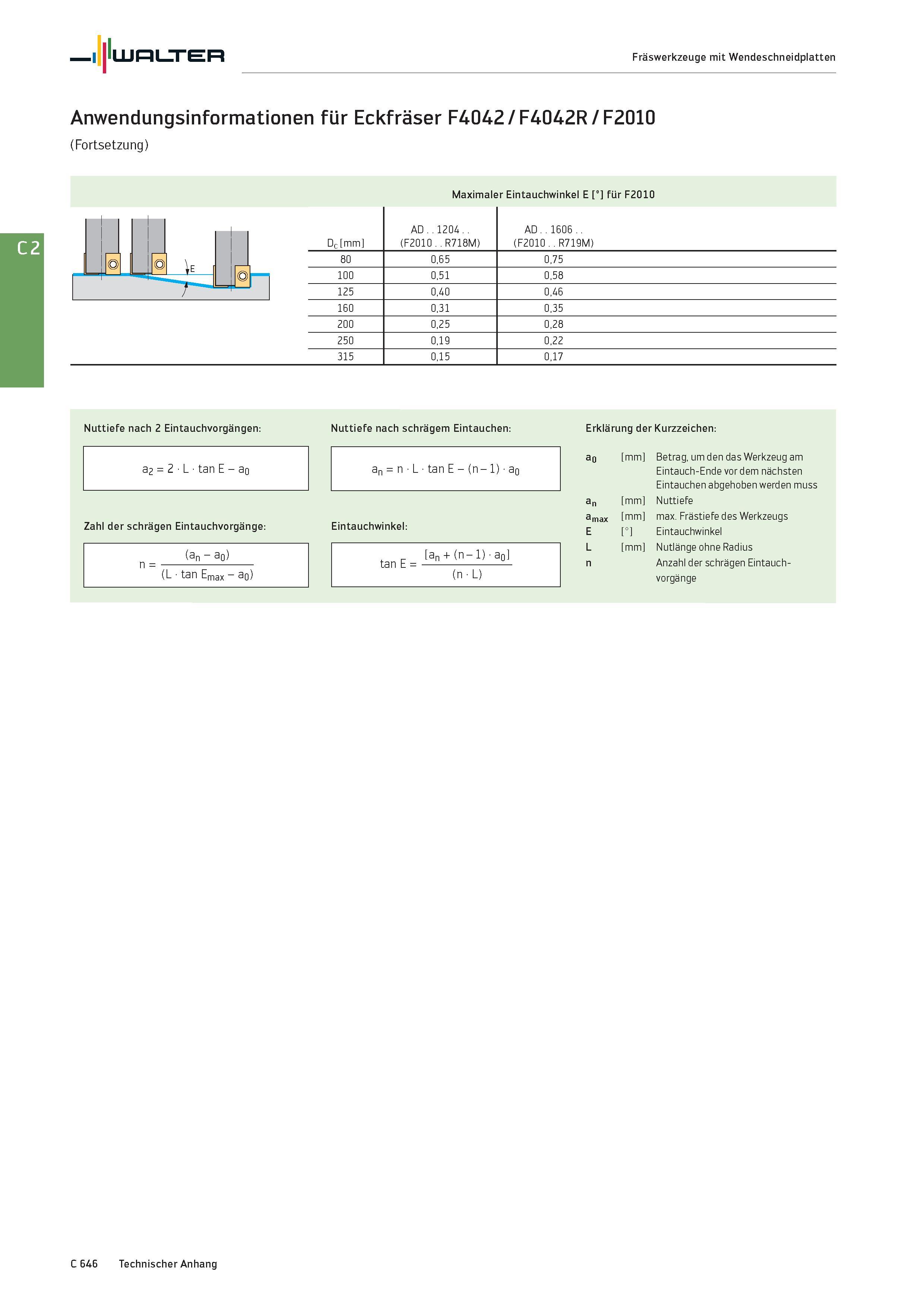

Walter Fräswerkzeuge mit Wendeschneidplatten Anwendungsinformationen für Eckfräser F4042 / F4042R / F2010 (Fortsetzung) Maximaler Eintauchwinkel E ° für F2010 i° m Dc mm AD .1204. (F2010..R718M) AD .1606. (F2010. R719M) 80 0,65 0,75 I 0 o 0,51 0,58 4 125 0,40 0,46 160 0,31 0,35 200 0,25 0,28 250 0,19 0,22 315 0,15 0,17 Nuttiefe nach 2 Eintauchvorgängen: a2 = 2 L tan E - ao Zahl der schrägen Eintauchvorgänge: (an - a0) (L tan Emax - a0) Nuttiefe nach schrägem Eintauchen: Erklärung der Kurzzeichen: an = n L tan E - (n - 1) a0 ao mm Betrag, um den das Werkzeug am Eintauch-Ende vor dem nächsten Eintauchen abgehoben werden muss an mm Nuttiefe Eintauchwinkel: amax E mm ° max. Frästiefe des Werkzeugs Eintauchwinkel an + (n - 1) aQ tan E = (n L) L n mm Nutlänge ohne Radius Anzahl der schrägen Eintauch-vorgänge n = C 646 Technischer Anhang
