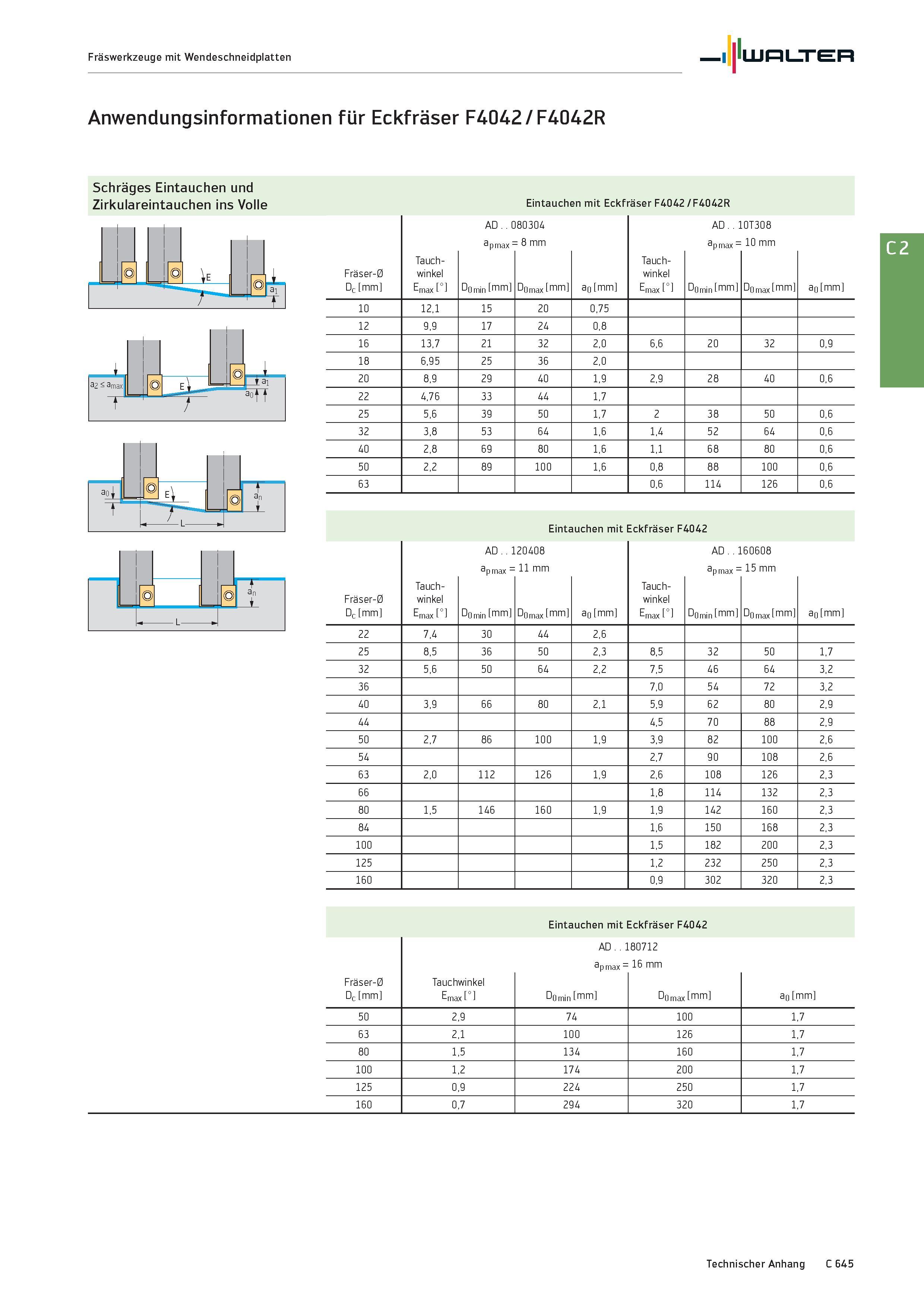

Fräswerkzeuge mit Wendeschneidplatten Walter Anwendungsinformationen für Eckfräser F4042 / F4042R Schräges Eintauchen und Zirkulareintauchen ins Volle A fFü a2 Smax _iai jT S0TT S0_Ll 0) f t an 4 1 L Ü2 Eintauchen mit Eckfräser F4042 / F4042R AD..080304 Fräser-0 Dc mm Tauch-winkel Emax D0 min mm D0 max mm a0 mm Tauch-winkel Emax D0 min mm D0 max mm a0 mm 10 12,1 15 20 0,75 12 9,9 17 24 0,8 16 13,7 21 32 2,0 6,6 20 32 0,9 18 6,95 25 36 2,0 20 8,9 29 40 1,9 2,9 28 40 0,6 22 4,76 33 44 1,7 25 5,6 39 50 1,7 2 38 50 0,6 32 3,8 53 64 1,6 1,4 52 64 0,6 40 2,8 69 80 1,6 1,1 68 80 0,6 50 2,2 89 100 1,6 0,8 88 100 0,6 63 0,6 114 126 0,6 AD..10T308 Eintauchen mit Eckfräser F4042 AD .120408 Fräser-0 Dc mm Tauch-winkel Emax D0 min mm D0 max mm a0 mm Tauch-winkel Emax D0 min mm D0 max mm a0 mm 22 7,4 30 44 2,6 25 8,5 36 50 2,3 8,5 32 50 1,7 32 5,6 50 64 2,2 7,5 46 64 3,2 36 7,0 54 72 3,2 40 3,9 66 80 2,1 5,9 62 80 2,9 44 4,5 70 88 2,9 50 2,7 86 100 1,9 3,9 82 100 2,6 54 2,7 90 108 2,6 63 2,0 112 126 1,9 2,6 108 126 2,3 66 1,8 114 132 2,3 80 1,5 146 160 1,9 1,9 142 160 2,3 84 1,6 150 168 2,3 100 1,5 182 200 2,3 125 1,2 232 250 2,3 160 0,9 302 320 2,3 AD 160608 ap max - 8 mm ap max - 10 mm ap max - 11 mm ap max - 15 mm L Eintauchen mit Eckfräser F4042 AD 180712 ap max - 16 mm Fräser-0 Tauchwinkel Dc mm Emax D0 min mm D0 max mm a0 mm 50 2,9 74 100 1,7 63 2,1 100 126 1,7 80 1,5 134 160 1,7 100 1,2 174 200 1,7 125 0,9 224 250 1,7 160 0,7 294 320 1,7 Technischer Anhang C 645
