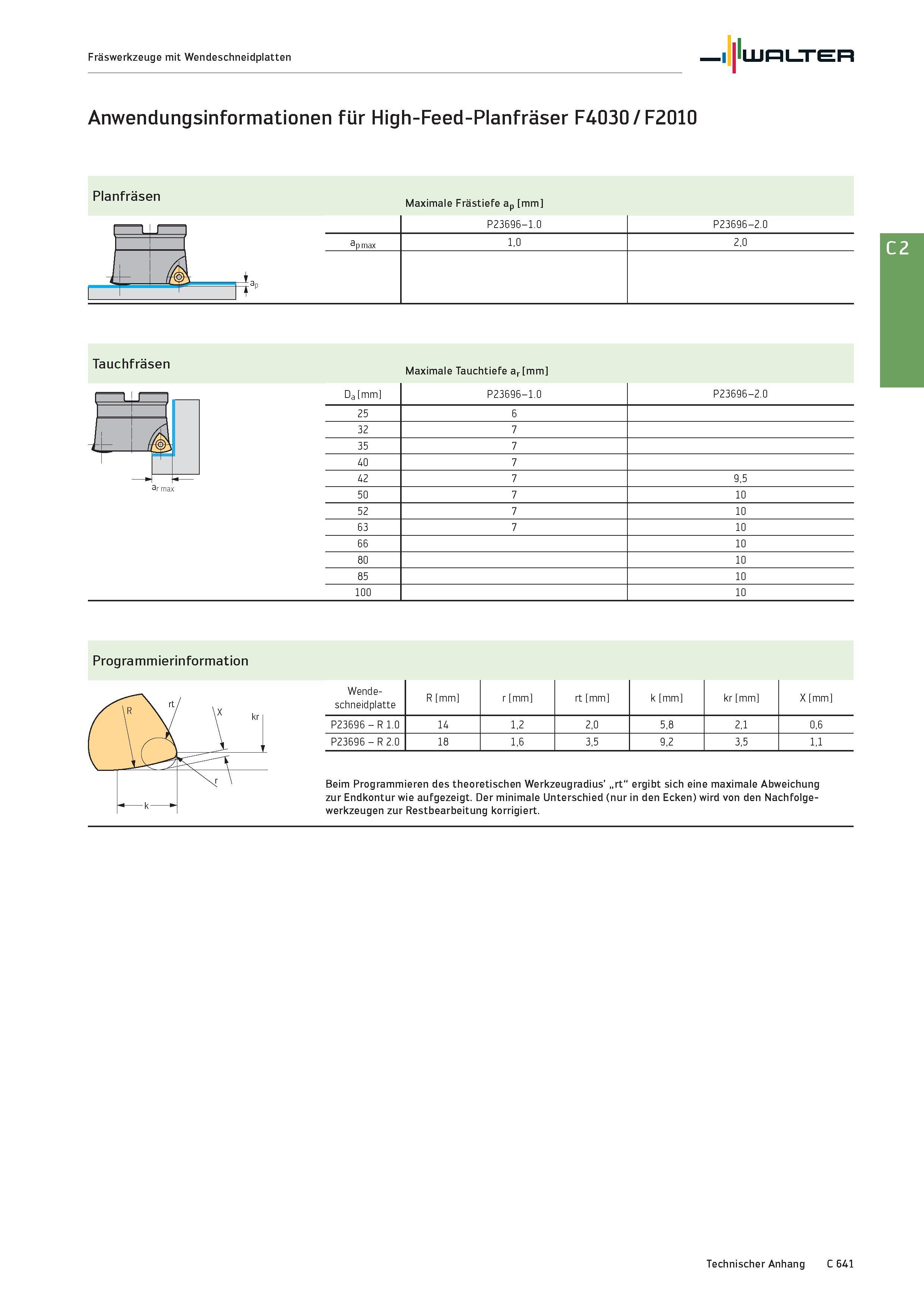

Fräswerkzeuge mit Wendeschneidplatten Walter Anwendungsinformationen für High-Feed-Planfräser F4030 / F2010 Planfräsen 1 i 1 4- 1 r P23696-1.0 1,0 P23696-2.0 2,0 Maximale Frästiefe ap mm a p max a Tauchfräsen .. T r , Maximale Tauchtiefe ar mm 1 J Da mm P23696-1.0 P23696-2.0 i 25 6 32 7 35 7 40 7 J 42 7 9,5 ar max 50 7 10 52 7 10 63 7 10 66 10 80 10 85 10 100 10 Programmierinformation Wende- schneidplatte R mm r mm rt mm k mm kr mm X mm P23696 - R 1.0 14 1,2 2,0 5,8 2,1 0,6 P23696 - R 2.0 18 1,6 3,5 9,2 3,5 1,1 Beim Programmieren des theoretischen Werkzeugradius' „rt" ergibt sich eine maximale Abweichung zur Endkontur wie aufgezeigt. Der minimale Unterschied (nur in den Ecken) wird von den Nachfolgewerkzeugen zur Restbearbeitung korrigiert. Technischer Anhang C 641
