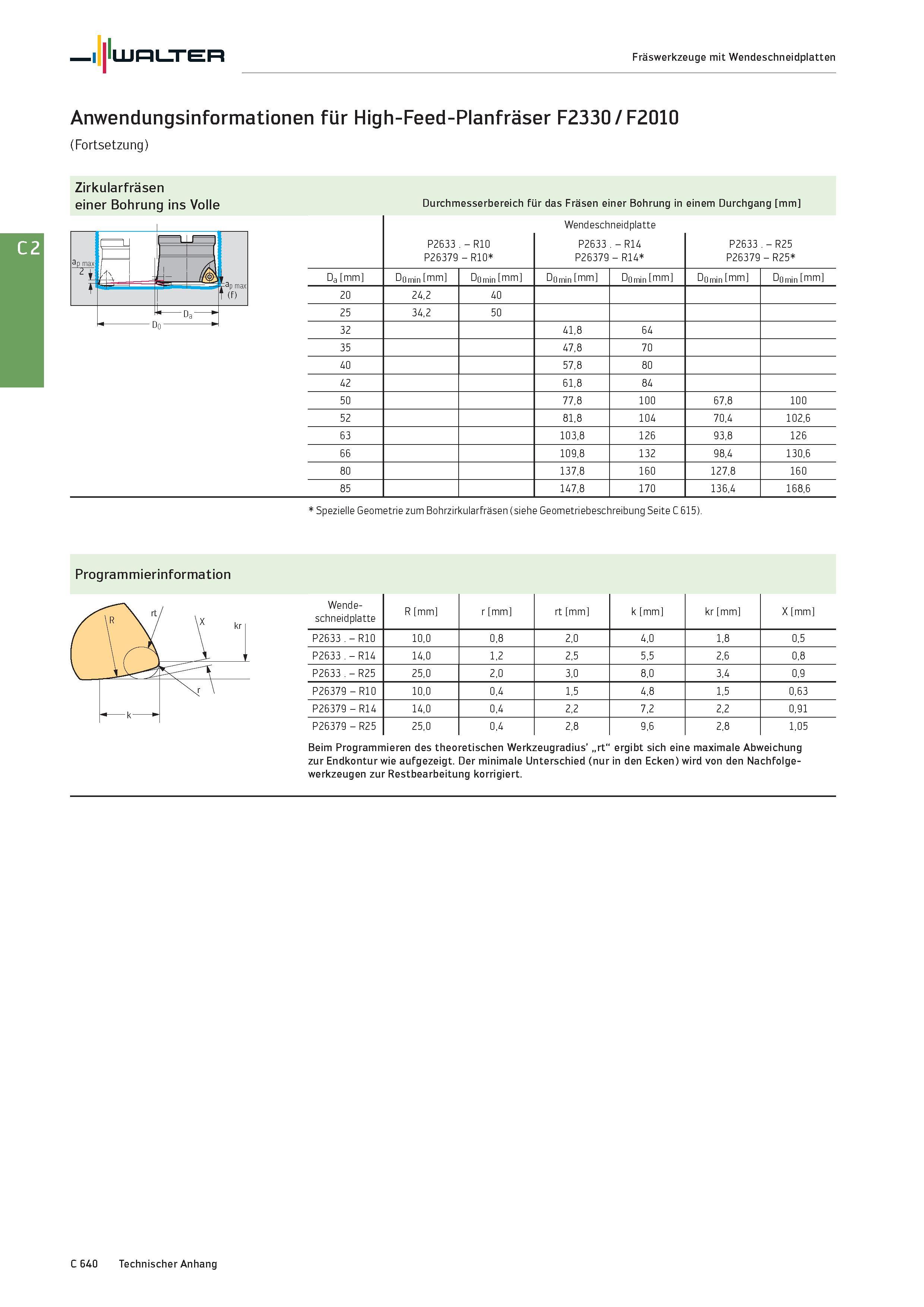

Walter Fräswerkzeuge mit Wendeschneidplatten Anwendungsinformationen für High-Feed-Planfräser F2330 / F2010 (Fortsetzung) Zirkularfräsen einer Bohrung ins Volle Durchmesserbereich für das Fräsen einer Bohrung in einem Durchgang mm P2633 P26379 - R10 - R10 Wendeschneidplatte P2633. - R14 P26379 - R14 P2633 P26379 - R25 - R25 Da mm D0 min mm D0 min mm D0 min mm D0 min mm D0 min mm D0 min mm 20 24,2 40 25 34,2 50 32 41,8 64 35 47,8 70 40 57,8 80 42 61,8 84 50 77,8 100 67,8 100 52 81,8 104 70,4 102,6 63 103,8 126 93,8 126 66 109,8 132 98,4 130,6 80 137,8 160 127,8 160 85 147,8 170 136,4 168,6 Spezielle Geometrie zum Bohrzirkularfräsen (siehe Geometriebeschreibung Seite C 615). Programmierinformation Wende- schneidplatte R mm r mm rt mm k mm kr mm X mm P2633 - R10 10,0 0,8 2,0 4,0 1,8 0,5 P2633 - R14 14,0 1,2 2,5 5,5 2,6 0,8 P2633 - R25 25,0 2,0 3,0 8,0 3,4 0,9 P26379 - R10 10,0 0,4 1,5 4,8 1,5 0,63 P26379 - R14 14,0 0,4 2,2 7,2 2,2 0,91 P26379 - R25 25,0 0,4 2,8 9,6 2,8 1,05 Beim Programmieren des theoretischen Werkzeugradius’ „rt" ergibt sich eine maximale Abweichung zur Endkontur wie aufgezeigt. Der minimale Unterschied (nur in den Ecken) wird von den Nachfolgewerkzeugen zur Restbearbeitung korrigiert. C 640 Technischer Anhang
