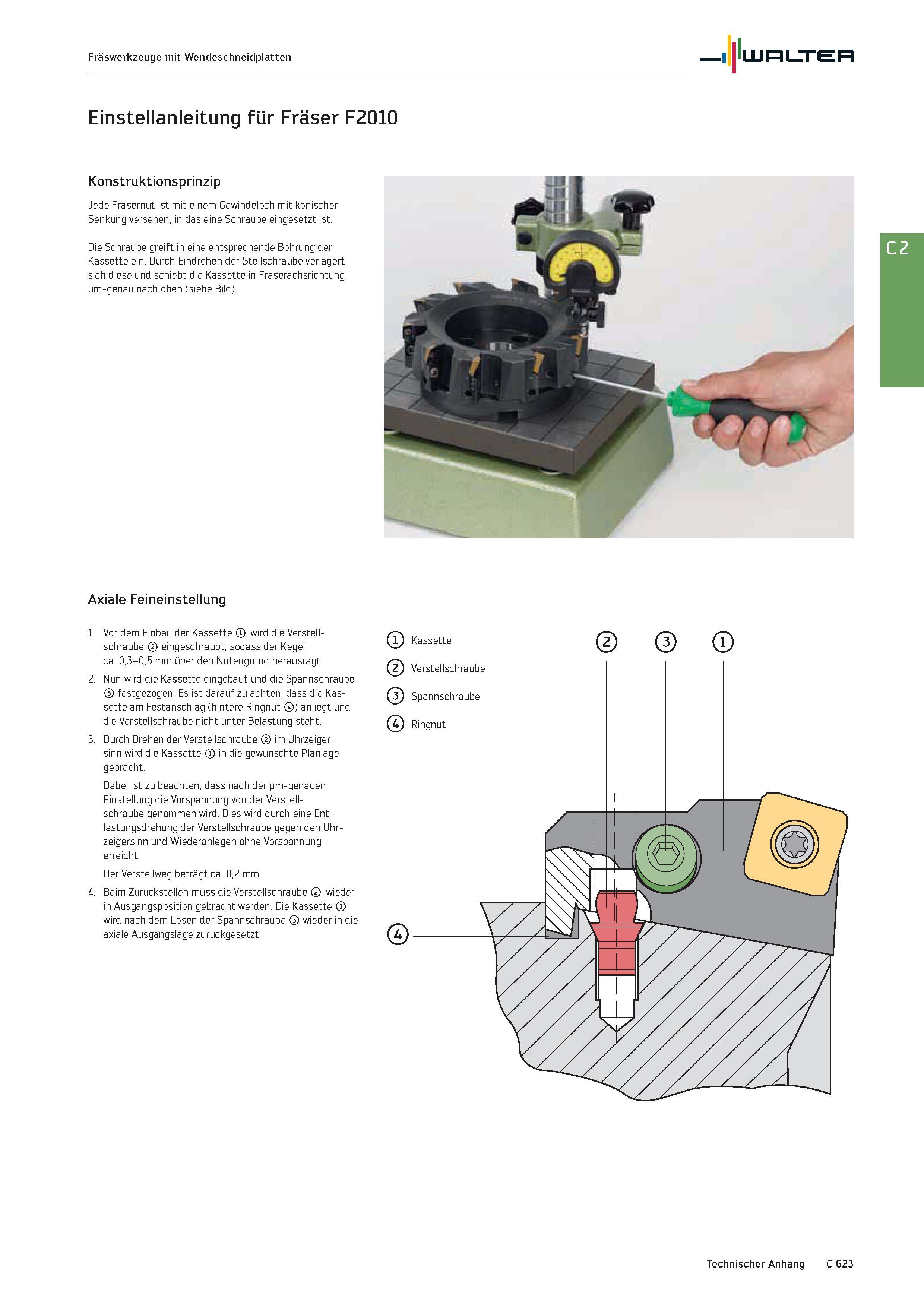

Fräswerkzeuge mit Wendeschneidplatten Walter Einstellanleitung für Fräser F2010 Konstruktionsprinzip Jede Fräsernut ist mit einem Gewindeloch mit konischer Senkung versehen, in das eine Schraube eingesetzt ist. Die Schraube greift in eine entsprechende Bohrung der Kassette ein. Durch Eindrehen der Stellschraube verlagert sich diese und schiebt die Kassette in Fräserachsrichtung pm-genau nach oben (siehe Bild). Axiale Feineinstellung Vor dem Einbau der Kassette wird die Verstellschraube eingeschraubt, sodass der Kegel ca. 0,3-0,5 mm über den Nutengrund herausragt. Nun wird die Kassette eingebaut und die Spannschraube festgezogen. Es ist darauf zu achten, dass die Kassette am Festanschlag (hintere Ringnut ) anliegt und die Verstellschraube nicht unter Belastung steht. Durch Drehen der Verstellschraube im Uhrzeigersinn wird die Kassette in die gewünschte Planlage gebracht. Dabei ist zu beachten, dass nach der pm-genauen Einstellung die Vorspannung von der Verstellschraube genommen wird. Dies wird durch eine Entlastungsdrehung der Verstellschraube gegen den Uhrzeigersinn und Wiederanlegen ohne Vorspannung erreicht. Der Verstellweg beträgt ca. 0,2 mm. Beim Zurückstellen muss die Verstellschraube wieder in Ausgangsposition gebracht werden. Die Kassette wird nach dem Lösen der Spannschraube wieder in die axiale Ausgangslage zurückgesetzt. Kassette 0 Technischer Anhang C 623
