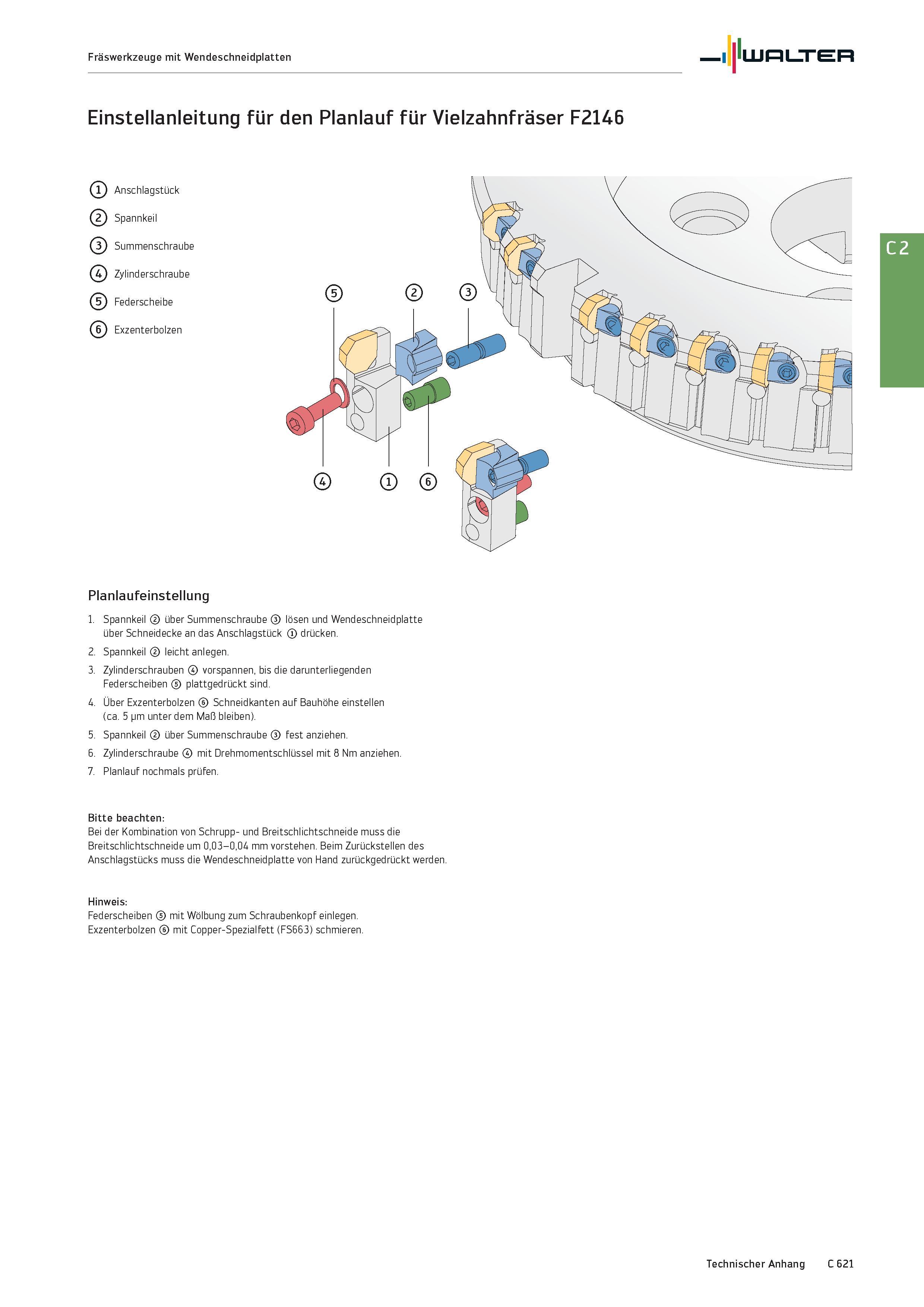

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C621 2333 DEU Lab2u Fräswerkzeuge mit Wendeschneidplatten LÜH LITER Einstellanleitung für den Planlauf für Vielzahnfräser F2146 Anschlagstück Spannkeil Summenschraube Zylinderschraube Federscheibe Exzenterbolzen Planlaufeinstellung 1. Spannkeil über Summenschraube lösen und Wendeschneidplatte über Schneidecke an das Anschlagstück drücken. 2. Spannkeil leicht anlegen. 3. Zylinderschrauben Vorspannen, bis die darunterliegenden Federscheiben plattgedrückt sind. 4. Über Exzenterbolzen Schneidkanten auf Bauhöhe einstellen (ca. 5 pm unter dem Maß bleiben). 5. Spannkeil über Summenschraube fest anziehen. 6. Zylinderschraube mit Drehmomentschlüssel mit 8 Nm anziehen. 7. Planlauf nochmals prüfen. Bitte beachten: Bei der Kombination von Schrupp- und Breitschlichtschneide muss die Breitschlichtschneide um 0,03-0,04 mm vorstehen. Beim Zurückstellen des Anschlagstücks muss die Wendeschneidplatte von Hand zurückgedrückt werden. Hinweis: Federscheiben mit Wölbung zum Schraubenkopf einlegen. Exzenterbolzen mit Copper-Spezialfett (FS663) schmieren. Technischer Anhang C 621
