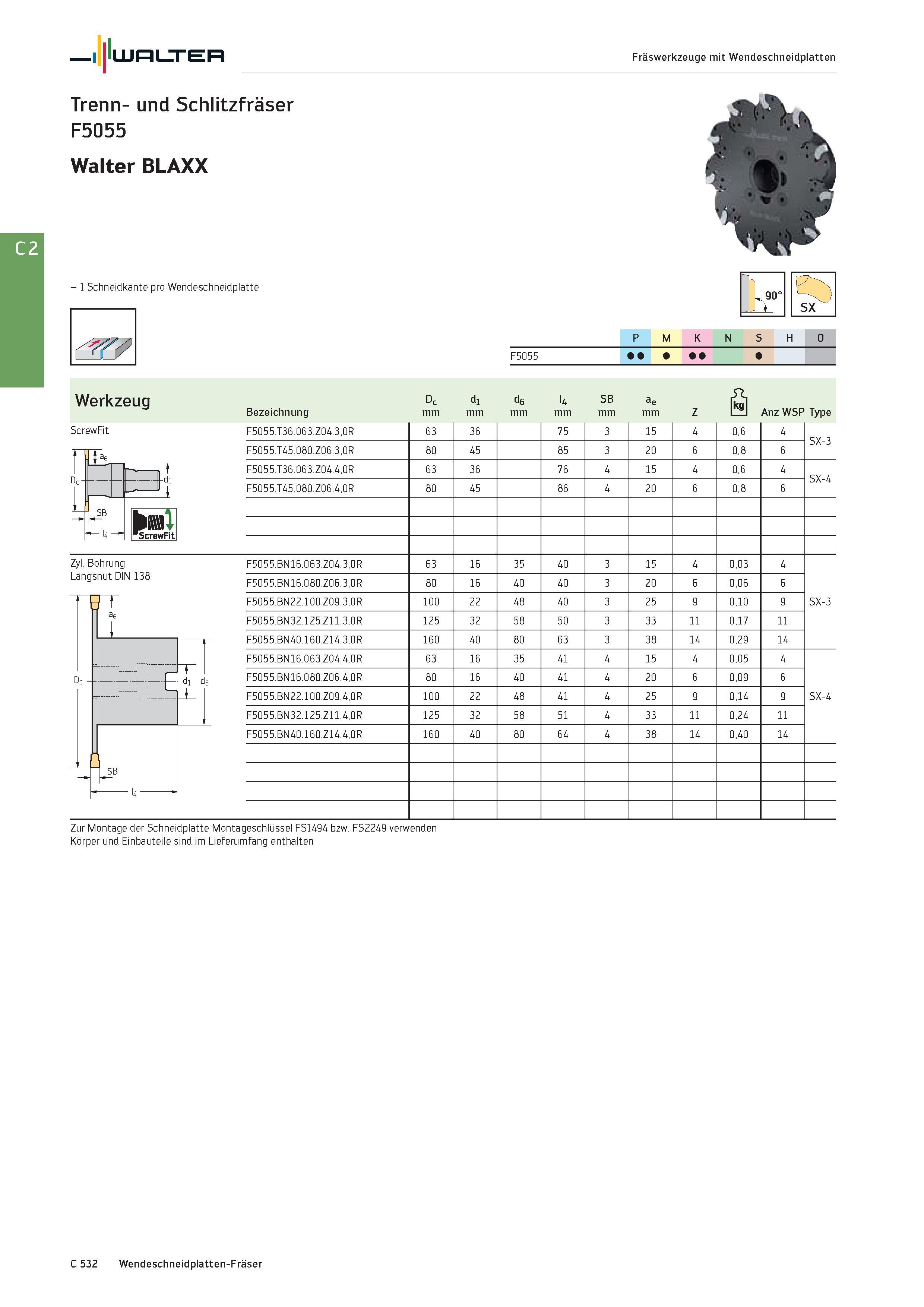

Walter Fräswerkzeuge mit Wendeschneidplatten Trenn- und Schlitzfräser F5055 Walter BLAXX - 1 Schneidkante pro Wendeschneidplatte P M K N S H O F5055 Werkzeug ScrewFit a SB -l4- ScrewFit Bezeichnung ‘-'c mm di mm da mm l4 mm SB mm Anz WSP Type F5055.T36.063.Z04.3.0R 63 36 75 3 15 4 0.6 4 SX-3 F5055.T45.080.Z06.3.0R 80 45 85 3 20 6 0.8 6 F5055.T36.063.Z04.4.0R 63 36 76 4 15 4 0.6 4 SX-4 F5055.T45.080.Z06.4.0R 80 45 86 4 20 6 0.8 6 F5055.BN16.063.Z04.3.0R 63 16 35 40 3 15 4 0.03 4 SX-3 F5055.BN16.080.Z06.3.0R 80 16 40 40 3 20 6 0.06 6 F5055.BN22.100.Z09.3.0R 100 22 48 40 3 25 9 0.10 9 F5055.BN32.125.Z11.3.0R 125 32 58 50 3 33 11 0.17 11 F5055.BN40.160.Z14.3.0R 160 40 80 63 3 38 14 0.29 14 F5055.BN16.063.Z04.4.0R 63 16 35 41 4 15 4 0.05 4 SX-4 F5055.BN16.080.Z06.4.0R 80 16 40 41 4 20 6 0.09 6 F5055.BN22.100.Z09.4.0R 100 22 48 41 4 25 9 0.14 9 F5055.BN32.125.Z11.4.0R 125 32 58 51 4 33 11 0.24 11 F5055.BN40.160.Z14.4.0R 160 40 80 64 4 38 14 0.40 14 Zyl. Bohrung Längsnut DIN 138 Zur Montage der Schneidplatte Montageschlüssel FS1494 bzw. FS2249 verwenden Körper und Einbauteile sind im Lieferumfang enthalten a e Z mm D C 532 Wendeschneidplatten-Fräser
