2242 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C530

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C530 2242 DEU Lab2u

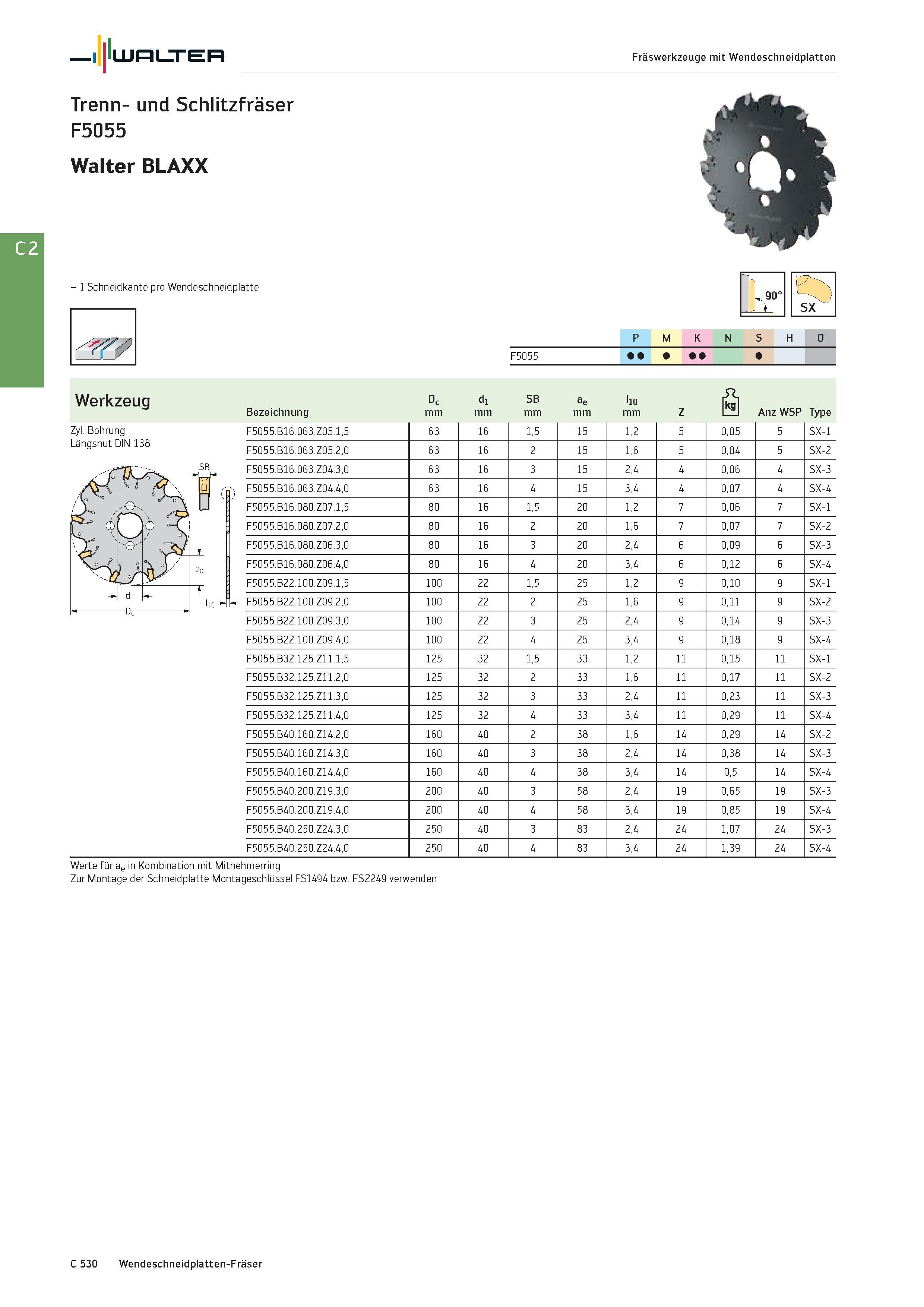

Walter Fräswerkzeuge mit Wendeschneidplatten Trenn- und Schlitzfräser F5055 Walter BLAXX - 1 Schneidkante pro Wendeschneidplatte SX P M K N S H O F5055 Werkzeug Bezeichnung Dc mm di mm SB mm ae mm l10 mm Z ö Anz WSP Type Zyl. Bohrung F5055.B16.063.Z05.1,5 63 16 1,5 15 1,2 5 0,05 5 SX-1 Längsnut DIN 138 F5055.B16.063.Z05.2,0 63 16 2 15 1,6 5 0,04 5 SX-2 -n SB F5055.B16.063.Z04.3.0 63 16 3 15 2,4 4 0,06 4 SX-3 5 \ fr F5055.B16.063.Z04.4,0 63 16 4 15 3,4 4 0,07 4 SX-4 / \ n SO, F5055.B16.080.Z07.1,5 80 16 1,5 20 1,2 7 0,06 7 SX-1 '9 X F5055.B16.080.Z07.2,0 80 16 2 20 1,6 7 0,07 7 SX-2 \Xj - F5055.B16.080.Z06.3,0 80 16 3 20 2,4 6 0,09 6 SX-3 w. °s Xy ae F5055.B16.080.Z06.4,0 80 16 4 20 3,4 6 0,12 6 SX-4 f F5055.B22.100.Z09.1,5 100 22 1,5 25 1,2 9 0,10 9 SX-1 dl T Il0“"- - F5055.B22.100.Z09.2,0 100 22 2 25 1,6 9 0,11 9 SX-2 F5055.B22.100.Z09.3,0 100 22 3 25 2,4 9 0,14 9 SX-3 F5055.B22.100.Z09.4,0 100 22 4 25 3,4 9 0,18 9 SX-4 F5055.B32.125.Z11.1,5 125 32 1,5 33 1,2 11 0,15 11 SX-1 F5055.B32.125.Z11.2,0 125 32 2 33 1,6 11 0,17 11 SX-2 F5055.B32.125.Z11.3,0 125 32 3 33 2,4 11 0,23 11 SX-3 F5055.B32.125.Z11.4,0 125 32 4 33 3,4 11 0,29 11 SX-4 F5055.B40.160.Z14.2,0 160 40 2 38 1,6 14 0,29 14 SX-2 F5055.B40.160.Z14.3,0 160 40 3 38 2,4 14 0,38 14 SX-3 F5055.B40.160.Z14.4,0 160 40 4 38 3,4 14 0,5 14 SX-4 F5055.B40.200.Z19.3,0 200 40 3 58 2,4 19 0,65 19 SX-3 F5055.B40.200.Z19.4,0 200 40 4 58 3,4 19 0,85 19 SX-4 F5055.B40.250.Z24.3,0 250 40 3 83 2,4 24 1,07 24 SX-3 F5055.B40.250.Z24.4,0 250 40 4 83 3,4 24 1,39 24 SX-4 Werte für ae in Kombination mit Mitnehmerring Zur Montage der Schneidplatte Montageschlüssel FS1494 bzw. FS2249 verwenden C 530 Wendeschneidplatten-Fräser
