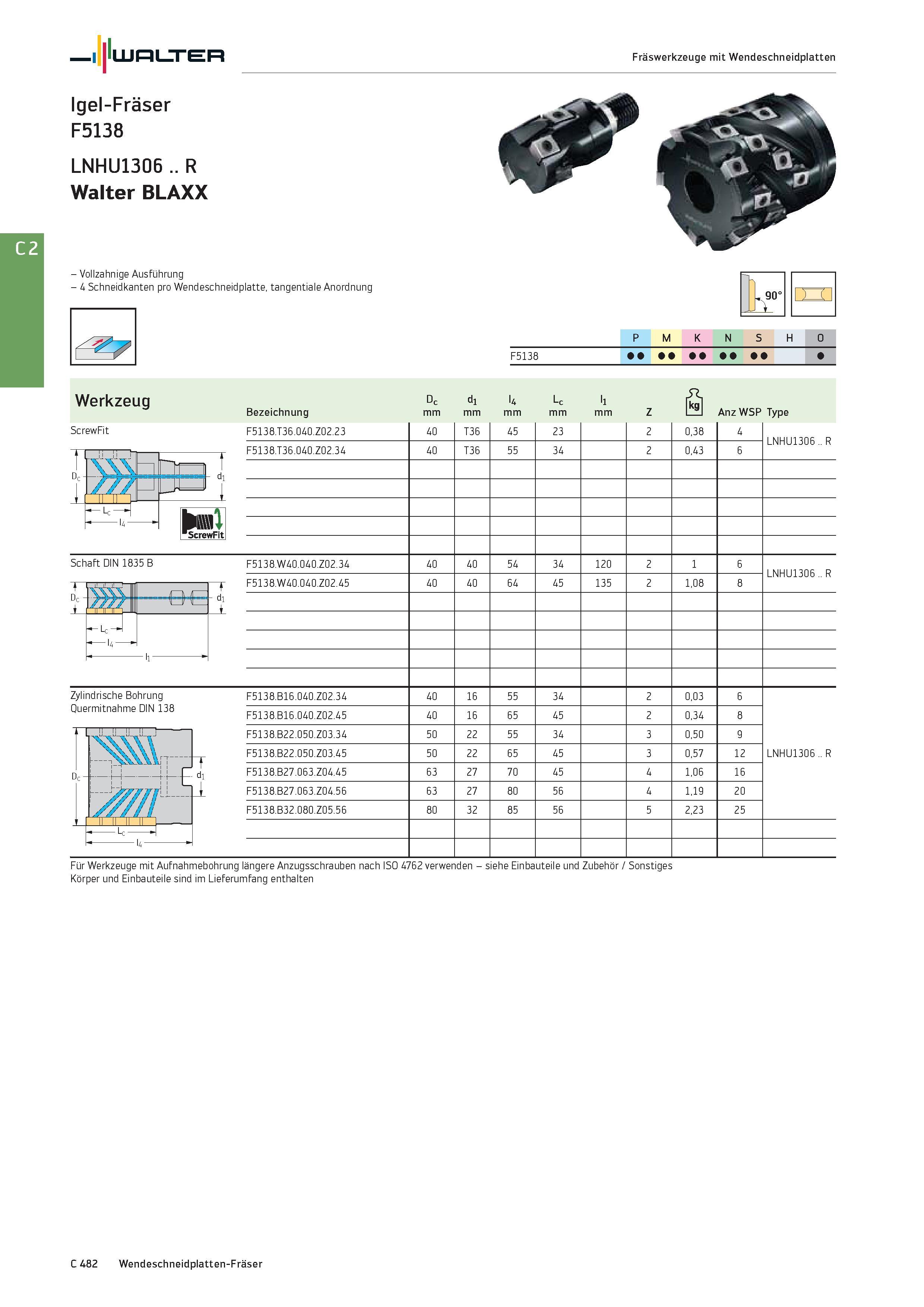

Walter Fräswerkzeuge mit Wendeschneidplatten Igel-Fräser F5138 LNHU1306 .. R Walter BLAXX - Vollzahnige Ausführung - 4 Schneidkanten pro Wendeschneidplatte, tangentiale Anordnung I , 90° rrR L r P M K N S H O F5138 Werkzeug ScrewFit Hl Bezeichnung ScrewFit ‘-'c mm di mm I4 mm c mm li mm Anz WSP Type F5138.T36.040.Z02.23 40 T36 45 23 2 0,38 4 LNHU1306 .. R F5138.T36.040.Z02.34 40 T36 55 34 2 0,43 6 F5138.W40.040.Z02.34 40 40 54 34 120 2 1 6 LNHU1306 .. R F5138.W40.040.Z02.45 40 40 64 45 135 2 1,08 8 F5138.B16.040.Z02.34 40 16 55 34 2 0,03 6 LNHU1306 .. R F5138.B16.040.Z02.45 40 16 65 45 2 0,34 8 F5138.B22.050.Z03.34 50 22 55 34 3 0,50 9 F5138.B22.050.Z03.45 50 22 65 45 3 0,57 12 F5138.B27.063.Z04.45 63 27 70 45 4 1,06 16 F5138.B27.063.Z04.56 63 27 80 56 4 1,19 20 F5138.B32.080.Z05.56 80 32 85 56 5 2,23 25 Zylindrische Bohrung Quermitnahme DIN 138 Für Werkzeuge mit Aufnahmebohrung längere Anzugsschrauben nach ISO 4762 verwenden - siehe Einbauteile und Zubehör / Sonstiges Körper und Einbauteile sind im Lieferumfang enthalten Z D L C 482 Wendeschneidplatten-Fräser
