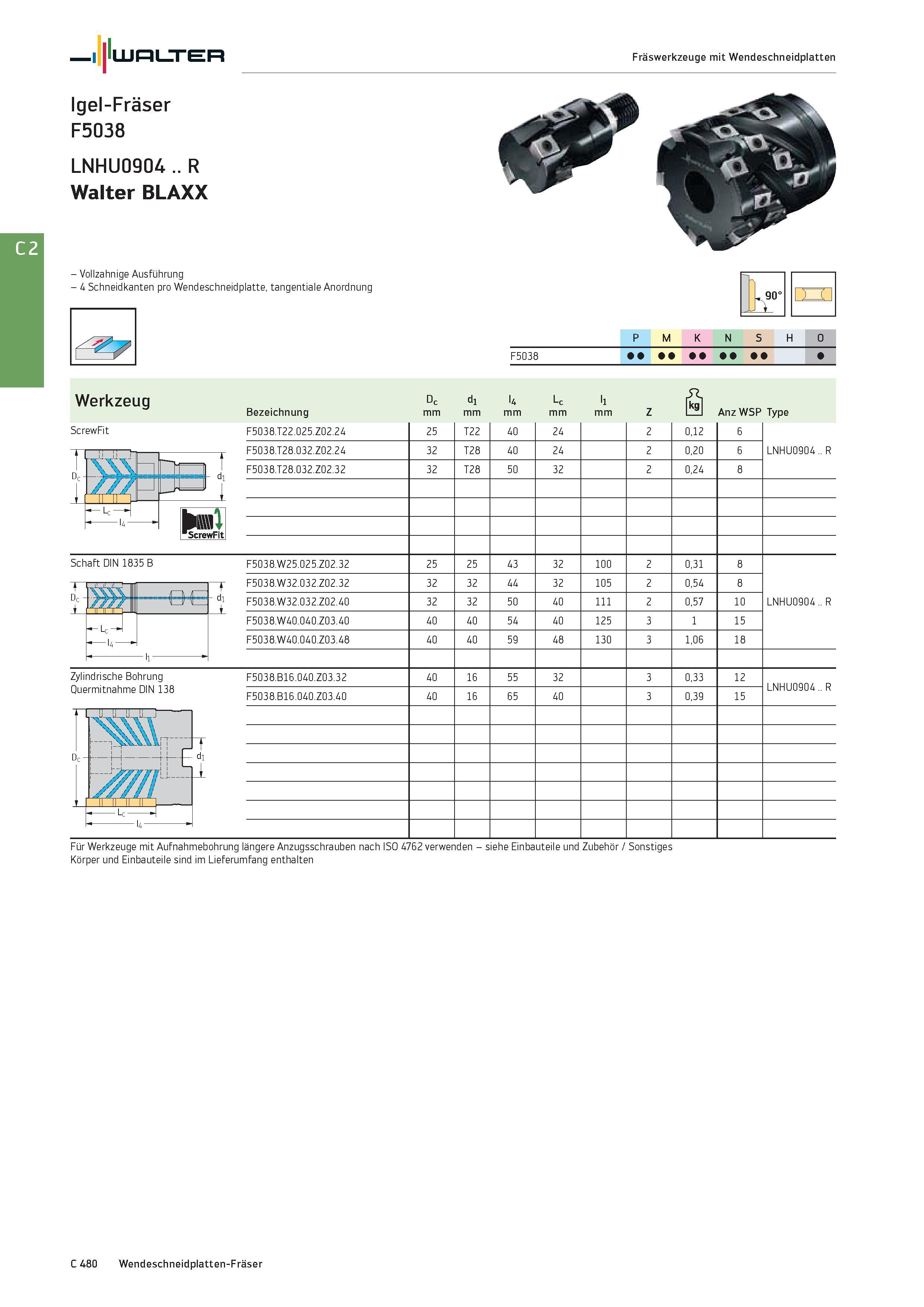

Walter Fräswerkzeuge mit Wendeschneidplatten Igel-Fräser F5038 LNHU0904 .. R Walter BLAXX - Vollzahnige Ausführung - 4 Schneidkanten pro Wendeschneidplatte, tangentiale Anordnung I , 90° rrR L r P M K N S H O F5038 Werkzeug ScrewFit Hl Bezeichnung ScrewFit ‘-'c mm di mm I4 mm c mm li mm Anz WSP Type F5038.T22.025.Z02.24 25 T22 40 24 2 0,12 6 LNHU0904 .. R F5038.T28.032.Z02.24 32 T28 40 24 2 0,20 6 F5038.T28.032.Z02.32 32 T28 50 32 2 0,24 8 F5038.W25.025.Z02.32 25 25 43 32 100 2 0,31 8 LNHU0904 .. R F5038.W32.032.Z02.32 32 32 44 32 105 2 0,54 8 F5038.W32.032.Z02.40 32 32 50 40 111 2 0,57 10 F5038.W40.040.Z03.40 40 40 54 40 125 3 1 15 F5038.W40.040.Z03.48 40 40 59 48 130 3 1,06 18 F5038.B16.040.Z03.32 40 16 55 32 3 0,33 12 LNHU0904 .. R F5038.B16.040.Z03.40 40 16 65 40 3 0,39 15 Zylindrische Bohrung Quermitnahme DIN 138 Für Werkzeuge mit Aufnahmebohrung längere Anzugsschrauben nach ISO 4762 verwenden - siehe Einbauteile und Zubehör / Sonstiges Körper und Einbauteile sind im Lieferumfang enthalten Z D L C 480 Wendeschneidplatten-Fräser
