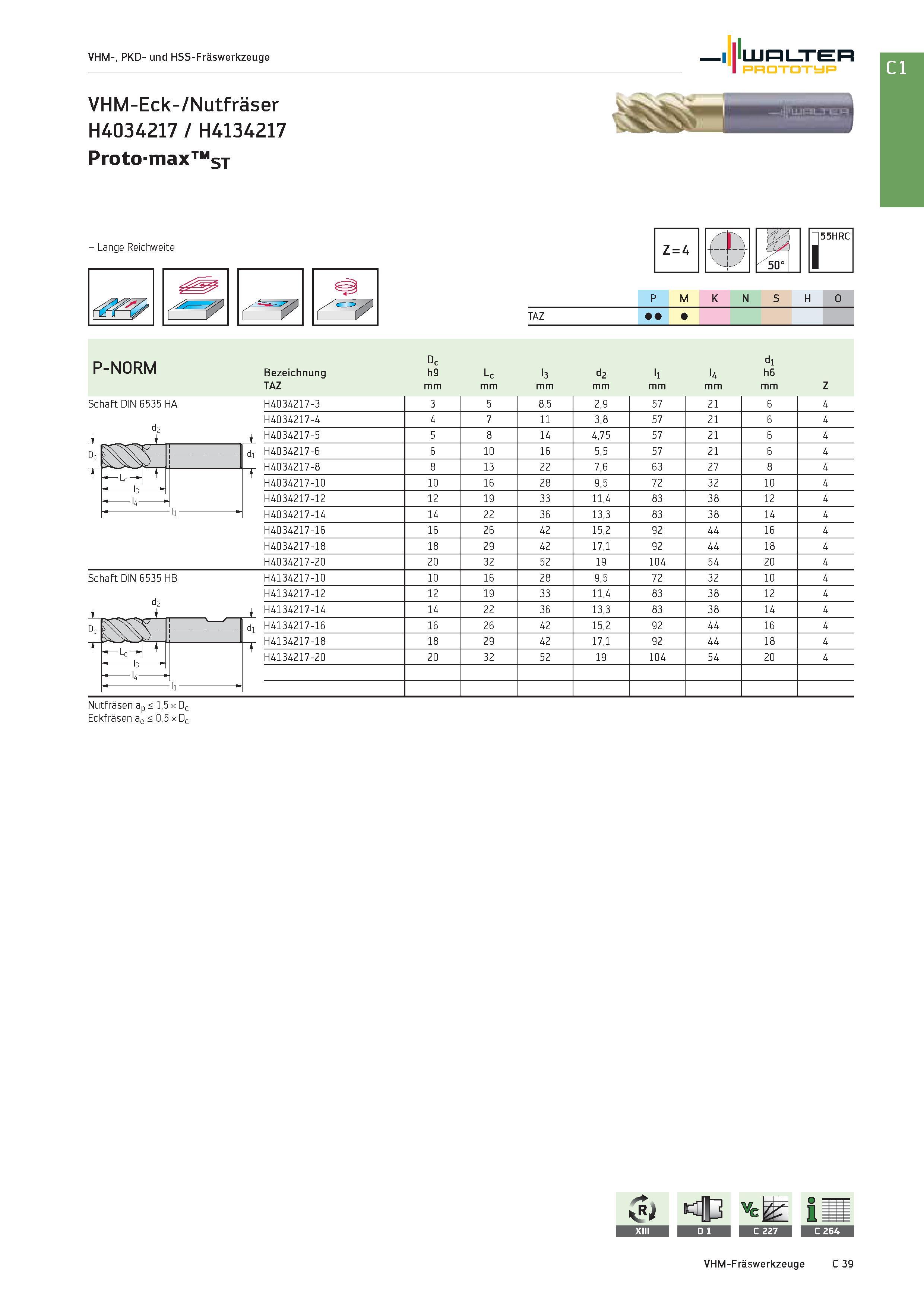

VHM-, PKD- und HSS-Fräswerkzeuge VHM-Eck-/Nutfräser H4034217 / H4134217 Proto-max sT Walter Prototyp - Lange Reichweite Schaft DIN 6535 HA 1 -dl l3 + t 4 " -ii Z = 4 50° 155HRC P M K N S H O TAZ P-NORM Bezeichnung U Ol Dh Lc l3 d2 ll l4 -ff 03 dh TAZ mm Z H4034217-3 3 5 8,5 2,9 57 21 6 4 H4034217-4 4 7 11 3,8 57 21 6 4 H4034217-5 5 8 14 4,75 57 21 6 4 H4034217-6 6 10 16 5,5 57 21 6 4 H4034217-8 8 13 22 7,6 63 27 8 4 H4034217-10 10 16 28 9,5 72 32 10 4 H4034217-12 12 19 33 11,4 83 38 12 4 H4034217-14 14 22 36 13,3 83 38 14 4 H4034217-16 16 26 42 15,2 92 44 16 4 H4034217-18 18 29 42 17,1 92 44 18 4 H4034217-20 20 32 52 19 104 54 20 4 H4134217-10 10 16 28 9,5 72 32 10 4 H4134217-12 12 19 33 11,4 83 38 12 4 H4134217-14 14 22 36 13,3 83 38 14 4 H4134217-16 16 26 42 15,2 92 44 16 4 H4134217-18 18 29 42 17,1 92 44 18 4 H4134217-20 20 32 52 19 104 54 20 4 Schaft DIN 6535 HB Dc -dl 1 4 t 13- l4- ll Eckfräsen ae < 0,5 x Dc
