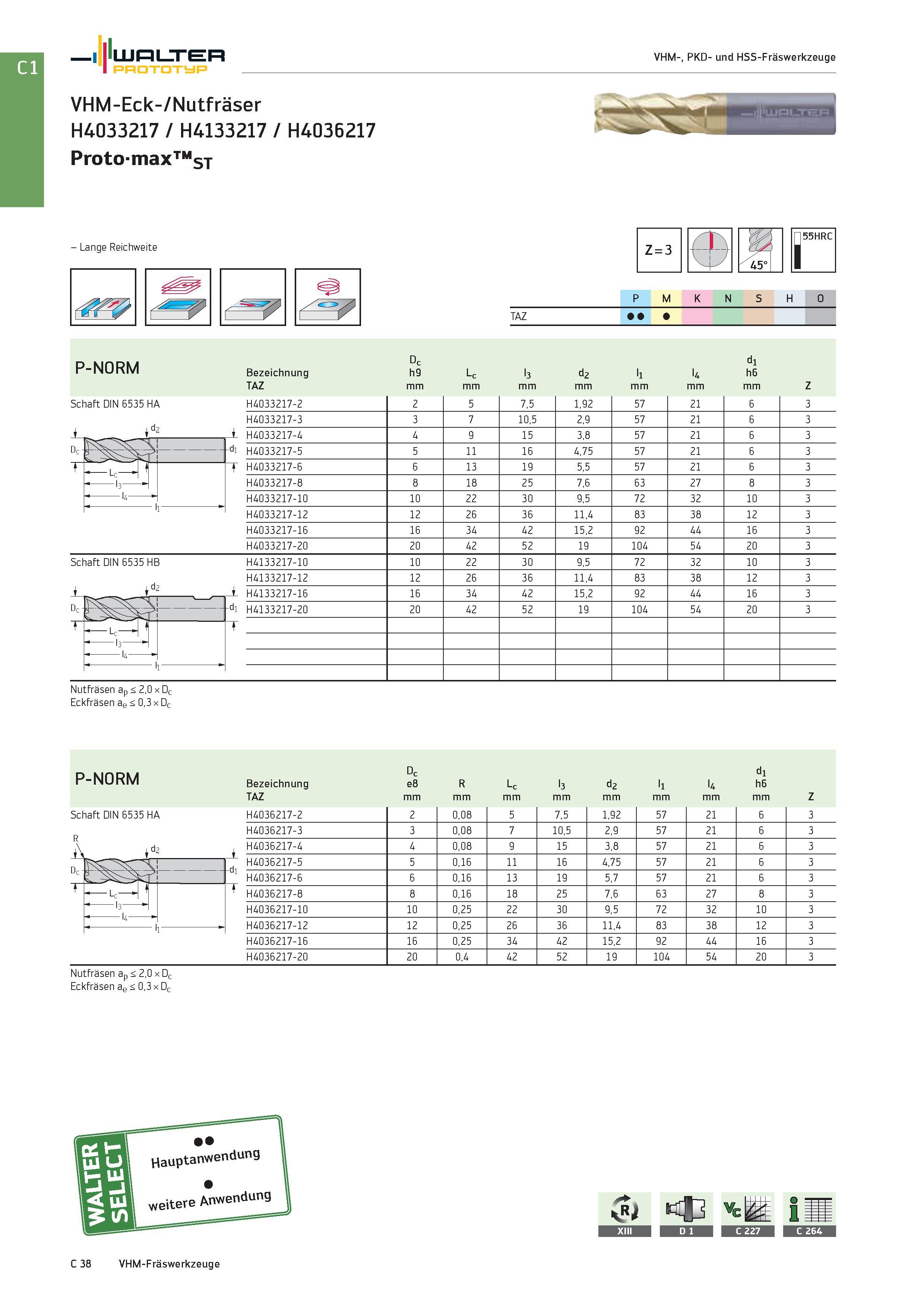

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeugo VHM-Eck-/Nutfräser H4033217 / H4133217 / H4036217 Proto-max sT - Lange Reichweite Z = 3 Schaft DIN 6535 HA Dc- -di t 55HRC P M K N S H O TAZ P-NORM Bezeichnung U Ol Dh Lc l3 d2 l1 l4 16 dh TAZ mm Z H4033217-2 2 5 7,5 1,92 57 21 6 3 H4033217-3 3 7 10,5 2,9 57 21 6 3 H4033217-4 4 9 15 3,8 57 21 6 3 H4033217-5 5 11 16 4,75 57 21 6 3 H4033217-6 6 13 19 5,5 57 21 6 3 H4033217-8 8 18 25 7,6 63 27 8 3 H4033217-10 10 22 30 9,5 72 32 10 3 H4033217-12 12 26 36 11,4 83 38 12 3 H4033217-16 16 34 42 15,2 92 44 16 3 H4033217-20 20 42 52 19 104 54 20 3 H4133217-10 10 22 30 9,5 72 32 10 3 H4133217-12 12 26 36 11,4 83 38 12 3 H4133217-16 16 34 42 15,2 92 44 16 3 H4133217-20 20 42 52 19 104 54 20 3 Schaft DIN 6535 HB Eckfräsen ae < 0,3 x Dc Nutfräsen ap < 2,0 x D c P -NORM Bezeichnung Dc e8 R Lc l3 d2 l1 l4 d1 h6 TAZ mm Z Schaft DIN 6535 HA H4036217-2 2 0,08 5 7,5 1,92 57 21 6 3 R i\ H4036217-3 3 0,08 7 10,5 2,9 57 21 6 3 d2 H4036217-4 4 0,08 9 15 3,8 57 21 6 3 H4036217-5 5 0,16 11 16 4,75 57 21 6 3 Dc- -di H4036217-6 6 0,16 13 19 5,7 57 21 6 3 t H4036217-8 8 0,16 18 25 7,6 63 27 8 3 H4036217-10 10 0,25 22 30 9,5 72 32 10 3 H4036217-12 12 0,25 26 36 11,4 83 38 12 3 ii - H4036217-16 16 0,25 34 42 15,2 92 44 16 3 H4036217-20 20 0,4 42 52 19 104 54 20 3 Nutfräsen ap < 2,0 x Dc Eckfräsen ae < 0,3 x Dc C 38 VHM-Fräswerkzeuge
