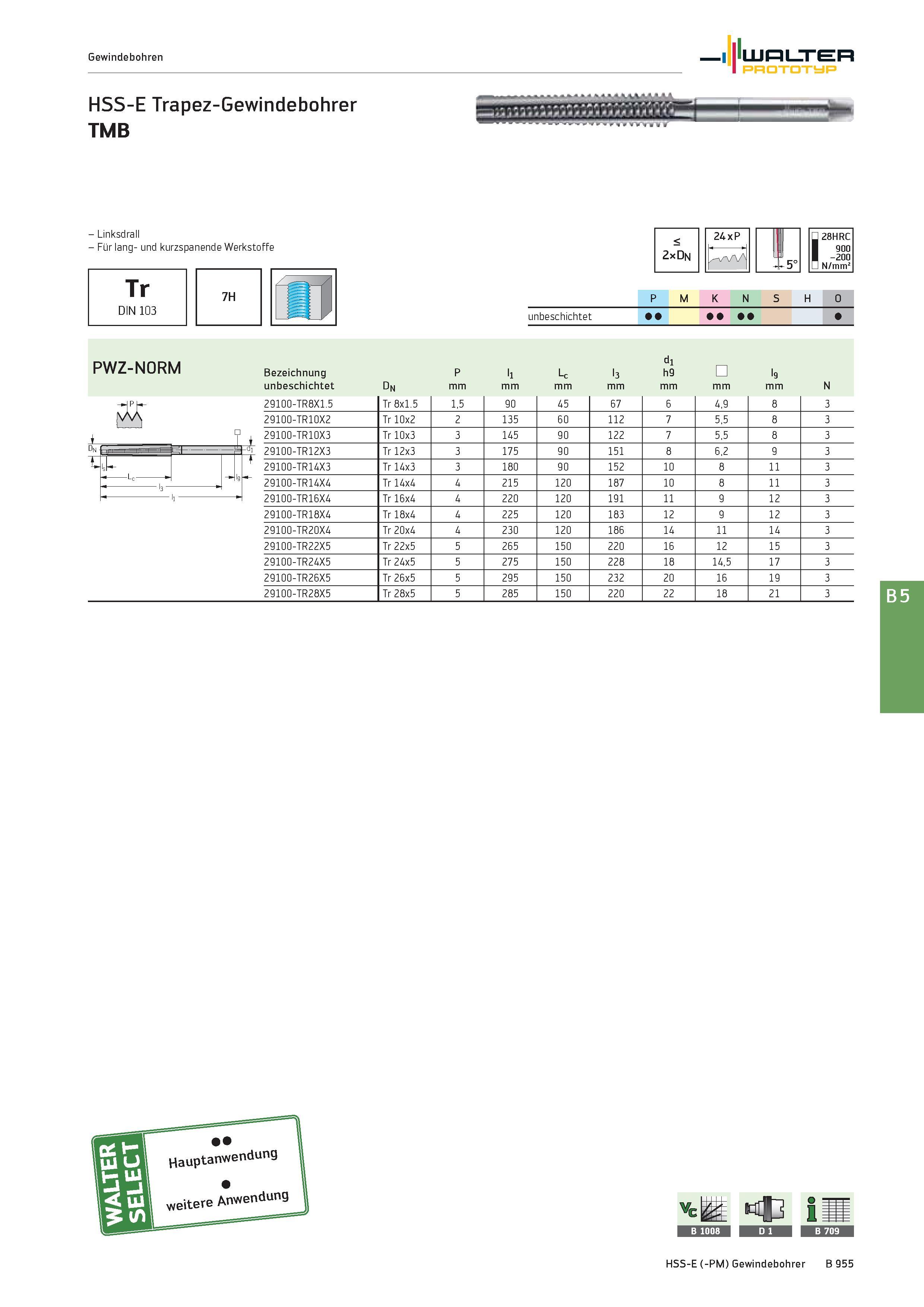

Gewindebohren Walter Prototyp HSS-E Trapez-Gewindebohrer TMB Linksdrall Für lang- und kurzspanende Werkstoffe Tr DIN 103 7H < 2xün 24xP 28HRC 900 -200 N/mm2 P M K N S H O unbeschichtet PWZ-NORM Bezeichnung unbeschichtet Dn P mm ll mm Lc mm l3 mm dl h9 mm mm l9 mm N 29100-TR8X1.5 Tr 8x1.5 1,5 90 45 67 6 4,9 8 3 29100-TR10X2 Tr 10x2 2 135 60 112 7 5,5 8 3 , 29100-TR10X3 Tr 10x3 3 145 90 122 7 5,5 8 3 dn EH 29100-TR12X3 Tr 12x3 3 175 90 151 8 6,2 9 3 29100-TR14X3 Tr 14x3 3 180 90 152 10 8 11 3 - b- 29100-TR14X4 Tr 14x4 4 215 120 187 10 8 11 3 1 29100-TR16X4 Tr 16x4 4 220 120 191 11 9 12 3 29100-TR18X4 Tr 18x4 4 225 120 183 12 9 12 3 29100-TR20X4 Tr 20x4 4 230 120 186 14 11 14 3 29100-TR22X5 Tr 22x5 5 265 150 220 16 12 15 3 29100-TR24X5 Tr 24x5 5 275 150 228 18 14,5 17 3 29100-TR26X5 Tr 26x5 5 295 150 232 20 16 19 3 29100-TR28X5 Tr 28x5 5 285 150 220 22 18 21 3
