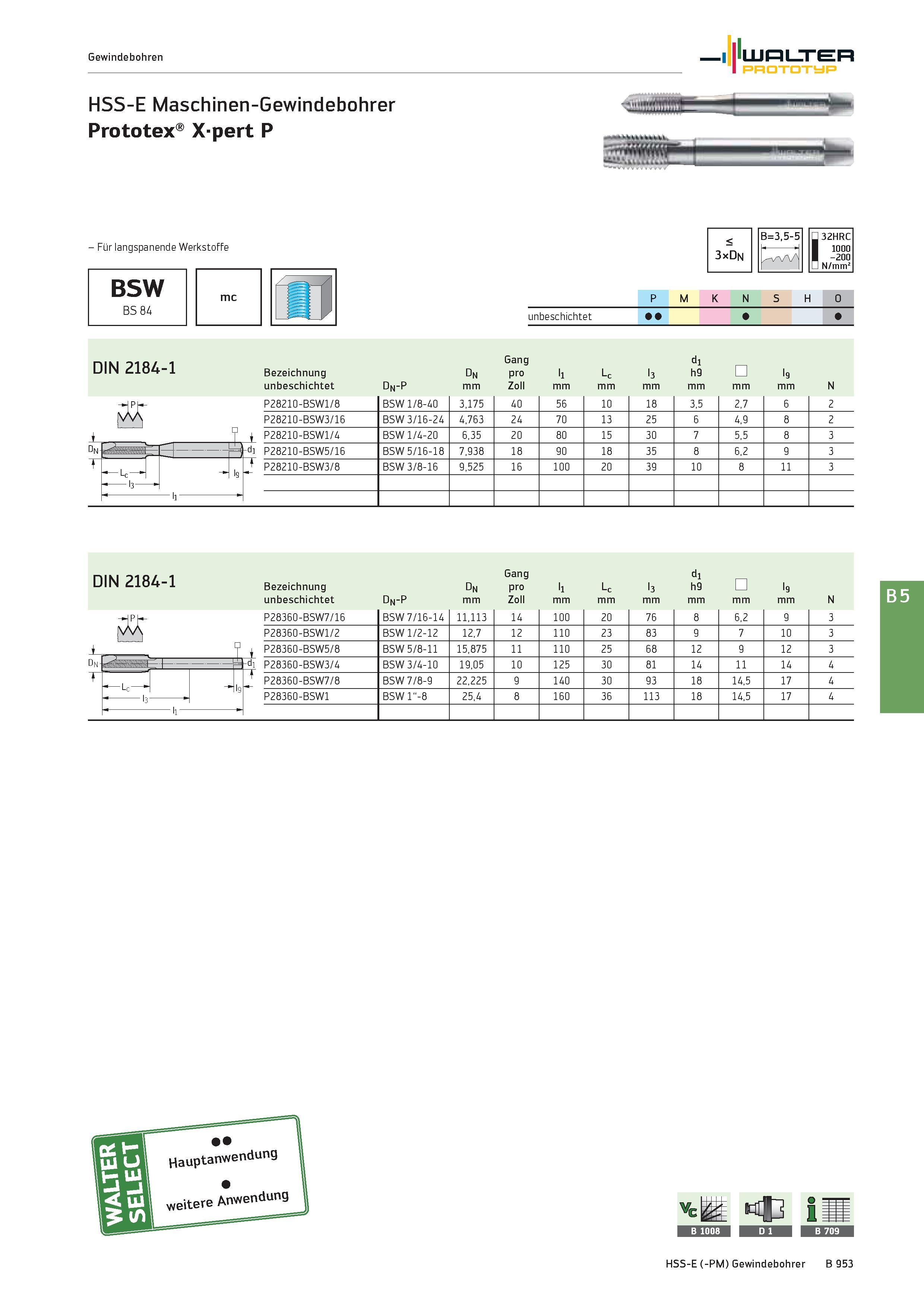

Gewindebohren Walter Prototyp HSS-E Maschinen-Gewindebohrer Prototex Xpert P Wllu - Für langspanende Werkstoffe BSW BS 84 < 3xDn B=3,5-5 32HRC 1000 -200 N/mm2 P M K N S H O unbeschichtet DIN 2184-1 Bezeichnung Dn Gang pro l1 Lc l3 d1 h9 l9 unbeschichtet Dn-P mm Zoll mm N P28210-BSW1/8 BSW 1/8-40 3,175 40 56 10 18 3,5 2,7 6 2 P28210-BSW3/16 BSW 3/16-24 4,763 24 70 13 25 6 4,9 8 2 P28210-BSW1/4 BSW 1/4-20 6,35 20 80 15 30 7 5,5 8 3 P28210-BSW5/16 BSW 5/16-18 7,938 18 90 18 35 8 6,2 9 3 P28210-BSW3/8 BSW 3/8-16 9,525 16 100 20 39 10 8 11 3 DIN 2184-1 Bezeichnung Dn Gang pro l1 Lc l3 d1 h9 l9 unbeschichtet Dn-P mm Zoll mm N P28360-BSW7/16 BSW 7/16-14 11,113 14 100 20 76 8 6,2 9 3 P28360-BSW1/2 BSW 1/2-12 12,7 12 110 23 83 9 7 10 3 P28360-BSW5/8 BSW 5/8-11 15,875 11 110 25 68 12 9 12 3 P28360-BSW3/4 BSW 3/4-10 19,05 10 125 30 81 14 11 14 4 P28360-BSW7/8 BSW 7/8-9 22,225 9 140 30 93 18 14,5 17 4 P28360-BSW1 BSW 1"-8 25,4 8 160 36 113 18 14,5 17 4 HSS-E (-PM) Gewindebohrer B 953 mc L
