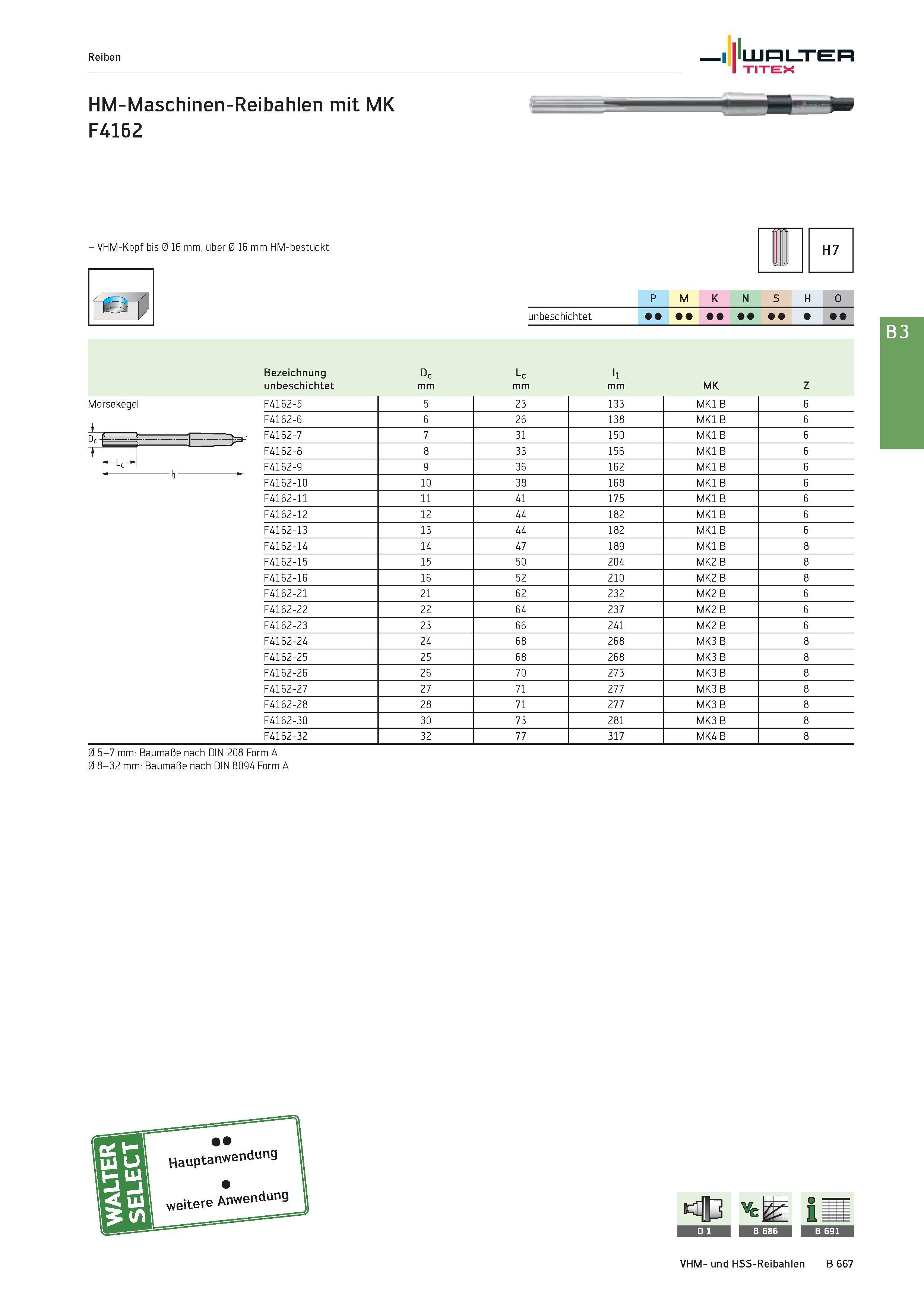

Reiben Walter TITEX HM-Maschinen-Reibahlen mit MK F4162 - VHM-Kopf bis 0 16 mm, über 0 16 mm HM-bestückt H7 P M K N S H O Bezeichnung Dc Lc li unbeschichtet mm MK Z Morsekegel F4162-5 5 23 133 MK1 B 6 F4162-6 6 26 138 MK1 B 6 cj 1 lt=i F4162-7 7 31 150 MK1 B 6 Lc- F4162-8 8 33 156 MK1 B 6 F4162-9 9 36 162 MK1 B 6 F4162-10 10 38 168 MK1 B 6 F4162-11 11 41 175 MK1 B 6 F4162-12 12 44 182 MK1 B 6 F4162-13 13 44 182 MK1 B 6 F4162-14 14 47 189 MK1 B 8 F4162-15 15 50 204 MK2 B 8 F4162-16 16 52 210 MK2 B 8 F4162-21 21 62 232 MK2 B 6 F4162-22 22 64 237 MK2 B 6 F4162-23 23 66 241 MK2 B 6 F4162-24 24 68 268 MK3 B 8 F4162-25 25 68 268 MK3 B 8 F4162-26 26 70 273 MK3 B 8 F4162-27 27 71 277 MK3 B 8 F4162-28 28 71 277 MK3 B 8 F4162-30 30 73 281 MK3 B 8 F4162-32 32 77 317 MK4 B 8 0 5-7 mm: Baumaße nach DIN 208 Form A 0 8-32 mm: Baumaße nach DIN 8094 Form A
