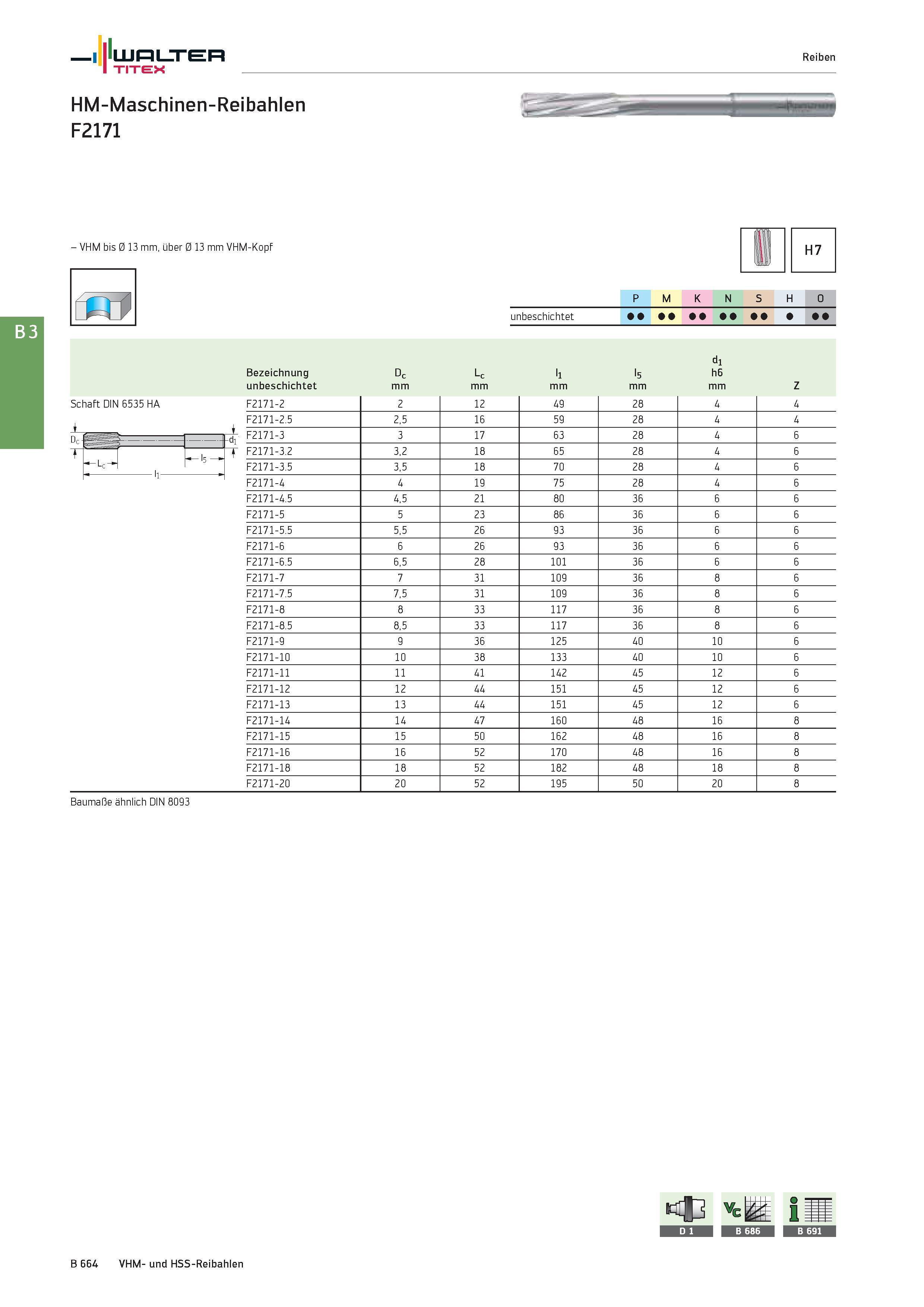

Walter TITEX HM-Maschinen-Reibahlen F2171 Reiben - VHM bis 0 13 mm, über 0 13 mm VHM-Kopf H7 P M K N S H O dl Schaft DIN 6535 HA Bezeichnung Dc Lc ll l5 h6 unbeschichtet mm Z F2171-2 2 12 49 28 4 4 F2171-2.5 2,5 16 59 28 4 4 F2171-3 3 17 63 28 4 6 F2171-3.2 3,2 18 65 28 4 6 F2171-3.5 3,5 18 70 28 4 6 F2171-4 4 19 75 28 4 6 F2171-4.5 4,5 21 80 36 6 6 F2171-5 5 23 86 36 6 6 F2171-5.5 5,5 26 93 36 6 6 F2171-6 6 26 93 36 6 6 F2171-6.5 6,5 28 101 36 6 6 F2171-7 7 31 109 36 8 6 F2171-7.5 7,5 31 109 36 8 6 F2171-8 8 33 117 36 8 6 F2171-8.5 8,5 33 117 36 8 6 F2171-9 9 36 125 40 10 6 F2171-10 10 38 133 40 10 6 F2171-11 11 41 142 45 12 6 F2171-12 12 44 151 45 12 6 F2171-13 13 44 151 45 12 6 F2171-14 14 47 160 48 16 8 F2171-15 15 50 162 48 16 8 F2171-16 16 52 170 48 16 8 F2171-18 18 52 182 48 18 8 F2171-20 20 52 195 50 20 8 Baumaße ähnlich DIN 8093 B 664 VHM- und HSS-Reibahlen
