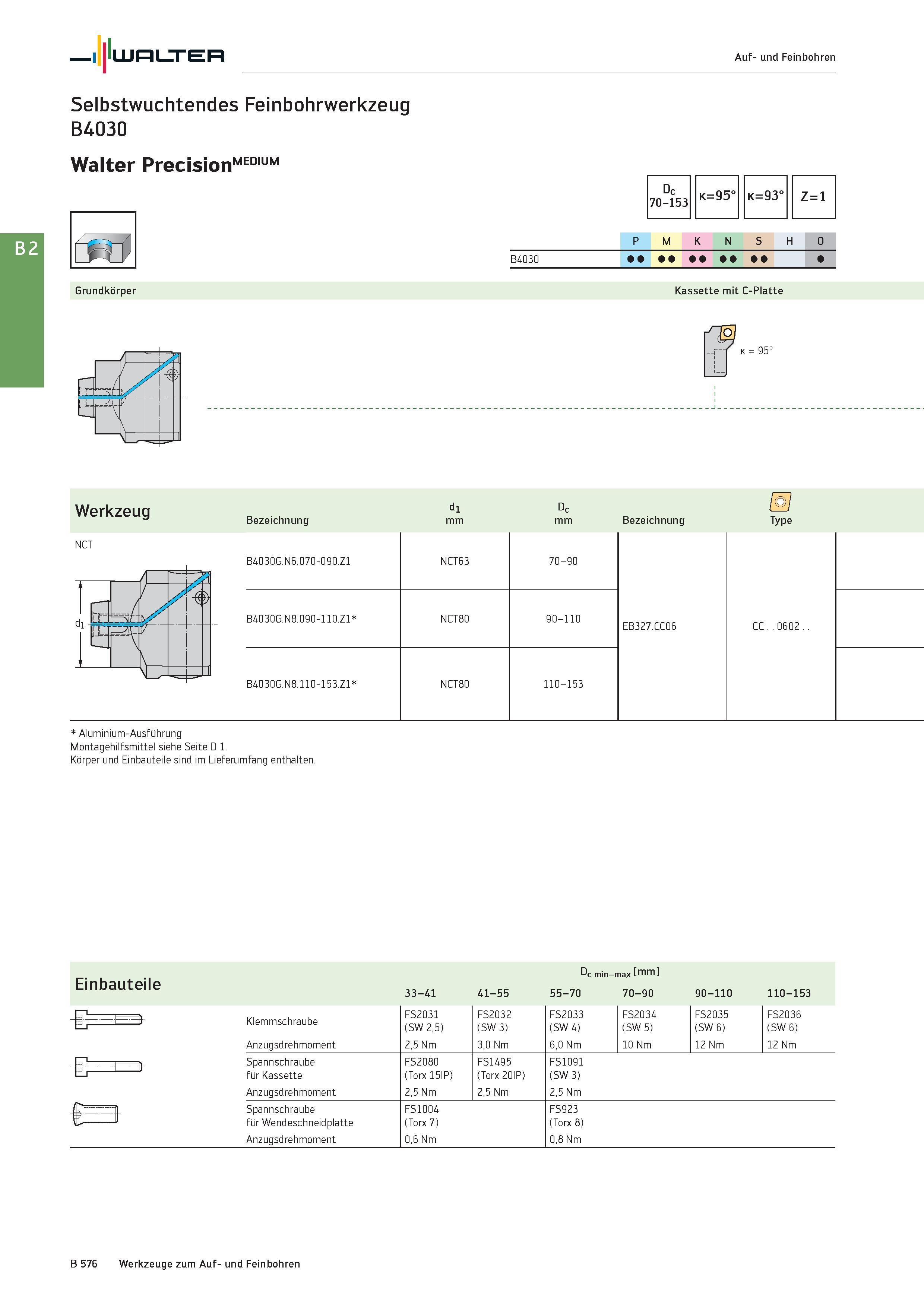

Walter Selbstwuchtendes Feinbohrwerkzeug B4030 Walter PrecisionMEDIUM Grundkörper Auf- und Feinbohren Dc 70-153 k=95° k=93° Z = 1 P M K N S H O B4030 Kassette mit C-Platte k = 95° Werkzeug NCT Bezeichnung dl mm uc mm Bezeichnung Type B4030G.N6.070-090.Z1 NCT63 70-90 B4030G.N8.090-110.Z1 NCT80 90-110 B4030G.N8.110-153.Z1 NCT80 110-153 EB327.CC06 CC..0602. Aluminium-Ausführung Montagehilfsmittel siehe Seite D 1. Körper und Einbauteile sind im Lieferumfang enthalten. Dc min-max mm 33-41 41-55 55-70 70-90 90-110 110-153 1 1 1) Klemmsrhraube Anzugsdrehmoment FS2031 (SW 2,5) 2,5 Nm FS2032 (SW 3) 3,0 Nm FS2033 (SW 4) 6,0 Nm FS2034 (SW 5) 10 Nm FS2035 (SW 6) 12 Nm FS2036 (SW 6) 12 Nm EH 1 n Spannschraube E-J für Kassette Anzugsdrehmoment FS2080 (Torx 15IP) 2,5 Nm FS1495 (Torx 20IP) 2,5 Nm FS1091 (SW 3) 2,5 Nm (r. r 11 Spannschraube 'Ut für Wendeschneidplatte Anzugsdrehmoment FS1004 (Torx 7) 0,6 Nm FS923 (Torx 8) 0,8 Nm B 576 Werkzeuge zum Auf- und Feinbohren
