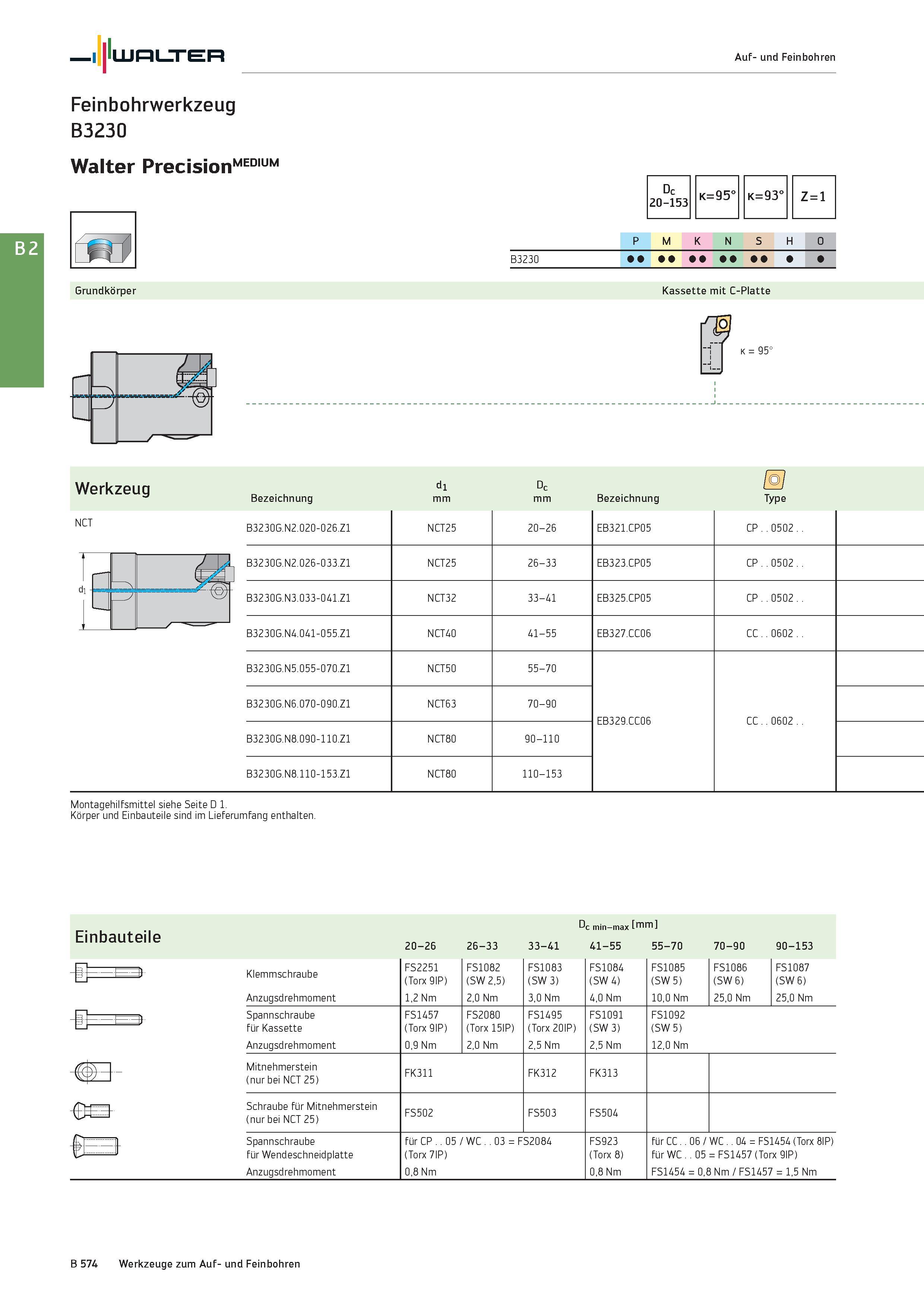

Walter Auf- und Feinbohren Feinbohrwerkzeug B3230 Walter PrecisionMEDIUM Dc 20-153 k=95° k=93° Z = 1 P M K N S H O Grundkörper Kassette mit C-Platte Jö fl K = 95° Werkzeug Bezeichnung di mm Dc mm Bezeichnung Type Montagehilfsmittel siehe Seite D 1. Körper und Einbauteile sind im Lieferumfang enthalten. Einbauteile uc min-max mm 20-26 26-33 33-41 41-55 55-70 70-90 90-153 Klemmschraube FS2251 FS1082 FS1083 FS1084 FS1085 FS1086 FS1087 (Torx 9IP) (SW 2,5) (SW 3) (SW 4) (SW 5) (SW 6) (SW 6) Anzugsdrehmoment 1,2 Nm 2,0 Nm 3,0 Nm 4,0 Nm 10,0 Nm 25,0 Nm 25,0 Nm Spannschraube FS1457 FS2080 FS1495 FS1091 FS1092 für Kassette (Torx 9IP) (Torx 15IP) (Torx 20IP) (SW 3) (SW 5) Anzugsdrehmoment 0,9 Nm 2,0 Nm 2,5 Nm 2,5 Nm 12,0 Nm Mitnehmerstein (nur bei NCT 25) FK311 FK312 FK313 Schraube für Mitnehmerstein (nur bei NCT 25) FS502 FS503 FS504 Spannschraube für CP 05 / WC 03 = FS2084 FS923 für CC 06 / WC 04 = FS1454 (Torx 8IP) für Wendeschneidplatte (Torx 7IP) (Torx 8) für WC 05 = FS1457 (Torx 9IP) Anzugsdrehmoment 0,8 Nm 0,8 Nm FS1454 = 0,8 Nm / FS1457 = 1,5 Nm B 574 Werkzeuge zum Auf- und Feinbohren
