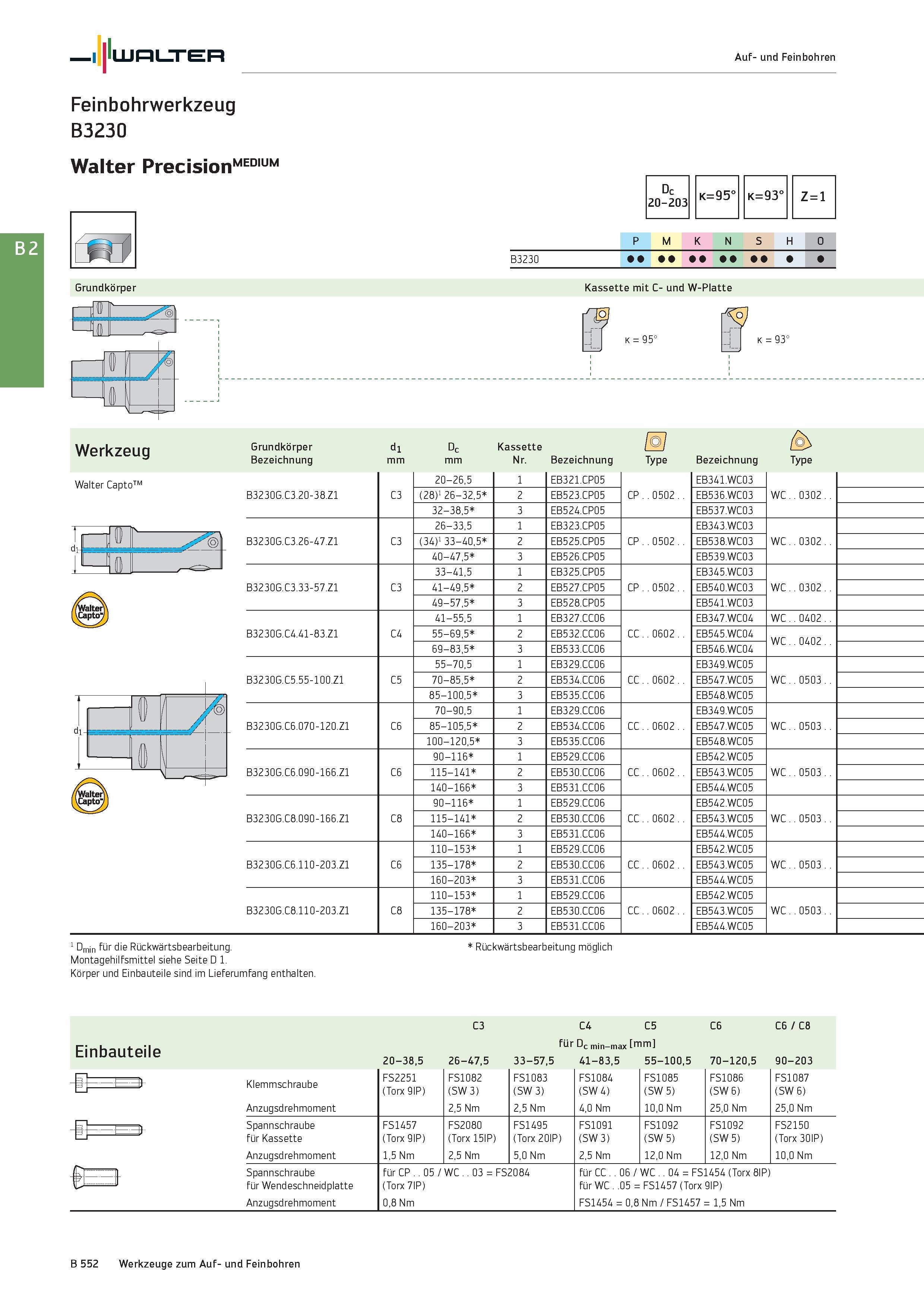

Walter Auf- und Feinbohren Feinbohrwerkzeug B3230 Walter PrecisionMEDIUM Grundkörper Dc 20-203 k=95‘ k=93° Z = 1 P M K N S H O Kassette mit C- und W-Platte K = 95° K = 93° Werkzeug Walter Capto Grundkörper Bezeichnung dl mm uc mm Kassette Nr. Bezeichnung Type Bezeichnung Type B3230G.C3.20-38.Z1 C3 20-26,5 1 EB321.CP05 CP 0502 EB341.WC03 WC 0302 (28)1 26-32,5 2 EB523.CP05 EB536.WC03 32-38,5 3 EB524.CP05 EB537.WC03 B3230G.C3.26-47.Z1 C3 26-33,5 1 EB323.CP05 CP 0502 EB343.WC03 WC 0302 (34)1 33-40,5 EB525.CP05 EB538.WC03 40-47,5 3 EB526.CP05 EB539.WC03 B3230G.C3.33-57.Z1 C3 33-41,5 1 EB325.CP05 CP 0502 EB345.WC03 WC 0302 41-49,5 EB527.CP05 EB540.WC03 49-57,5 3 EB528.CP05 EB541.WC03 B3230G.C4.41-83.Z1 C4 41-55,5 1 EB327.CC06 CC..0602. EB347.WC04 WC 0402 55-69,5 EB532.CC06 EB545.WC04 WC 0402 69-83,5 3 EB533.CC06 EB546.WC04 B3230G.C5.55-100.Z1 C5 55-70,5 1 EB329.CC06 CC .0602.. EB349.WC05 WC 0503 70-85,5 EB534.CC06 EB547.WC05 85-100,5 3 EB535.CC06 EB548.WC05 B3230G.C6.070-120.Z1 C6 70-90,5 1 EB329.CC06 CC..0602. EB349.WC05 WC 0503 85-105,5 EB534.CC06 EB547.WC05 100-120,5 3 EB535.CC06 EB548.WC05 B3230G.C6.090-166.Z1 C6 90-116 1 EB529.CC06 CC .0602.. EB542.WC05 WC 0503 115-141 EB530.CC06 EB543.WC05 140-166 3 EB531.CC06 EB544.WC05 B3230G.C8.090-166.Z1 C8 90-116 1 EB529.CC06 CC .0602.. EB542.WC05 WC 0503 115-141 EB530.CC06 EB543.WC05 140-166 3 EB531.CC06 EB544.WC05 B3230G.C6.110-203.Z1 C6 110-153 1 EB529.CC06 CC .0602.. EB542.WC05 WC 0503 135-178 EB530.CC06 EB543.WC05 160-203 3 EB531.CC06 EB544.WC05 B3230G.C8.110-203.Z1 C8 110-153 1 EB529.CC06 CC .0602.. EB542.WC05 WC 0503 135-178 2 EB530.CC06 EB543.WC05 160-203 3 EB531.CC06 EB544.WC05 1 Dmin für die Rückwärtsbearbeitung. Montagehilfsmittel siehe Seite D 1. Körper und Einbauteile sind im Lieferumfang enthalten. Rückwärtsbearbeitung möglich Einbauteile C3 C4 C5 C6 C6 / C8 fül" Dc min-max tmml 20-38,5 26-47,5 33-57,5 41-83,5 55-100,5 70-120,5 90-203 Klemmschraube Anzugsdrehmoment FS2251 (Torx 9IP) FS1082 (SW 3) 2,5 Nm FS1083 (SW 3) 2,5 Nm FS1084 (SW 4) 4,0 Nm FS1085 (SW 5) 10,0 Nm FS1086 (SW 6) 25,0 Nm FS1087 (SW 6) 25,0 Nm Spannschraube für Kassette Anzugsdrehmoment FS1457 (Torx 9IP) 1,5 Nm FS2080 (Torx 15IP) 2,5 Nm FS1495 (Torx 20IP) 5,0 Nm FS1091 (SW 3) 2,5 Nm FS1092 (SW 5) 12,0 Nm FS1092 (SW 5) 12,0 Nm FS2150 (Torx 30IP) 10,0 Nm Spannschraube für CP 05 / WC 03 = FS2084 für CC 06 / WC 04 = FS1454 (Torx 8IP) für Wendeschneidplatte (Torx 7IP) für WC .05 = FS1457 (Torx 9IP) Anzugsdrehmoment 0,8 Nm FS1454 = 0,8 Nm / FS1457 = 1,5 Nm B 552 Werkzeuge zum Auf- und Feinbohren
