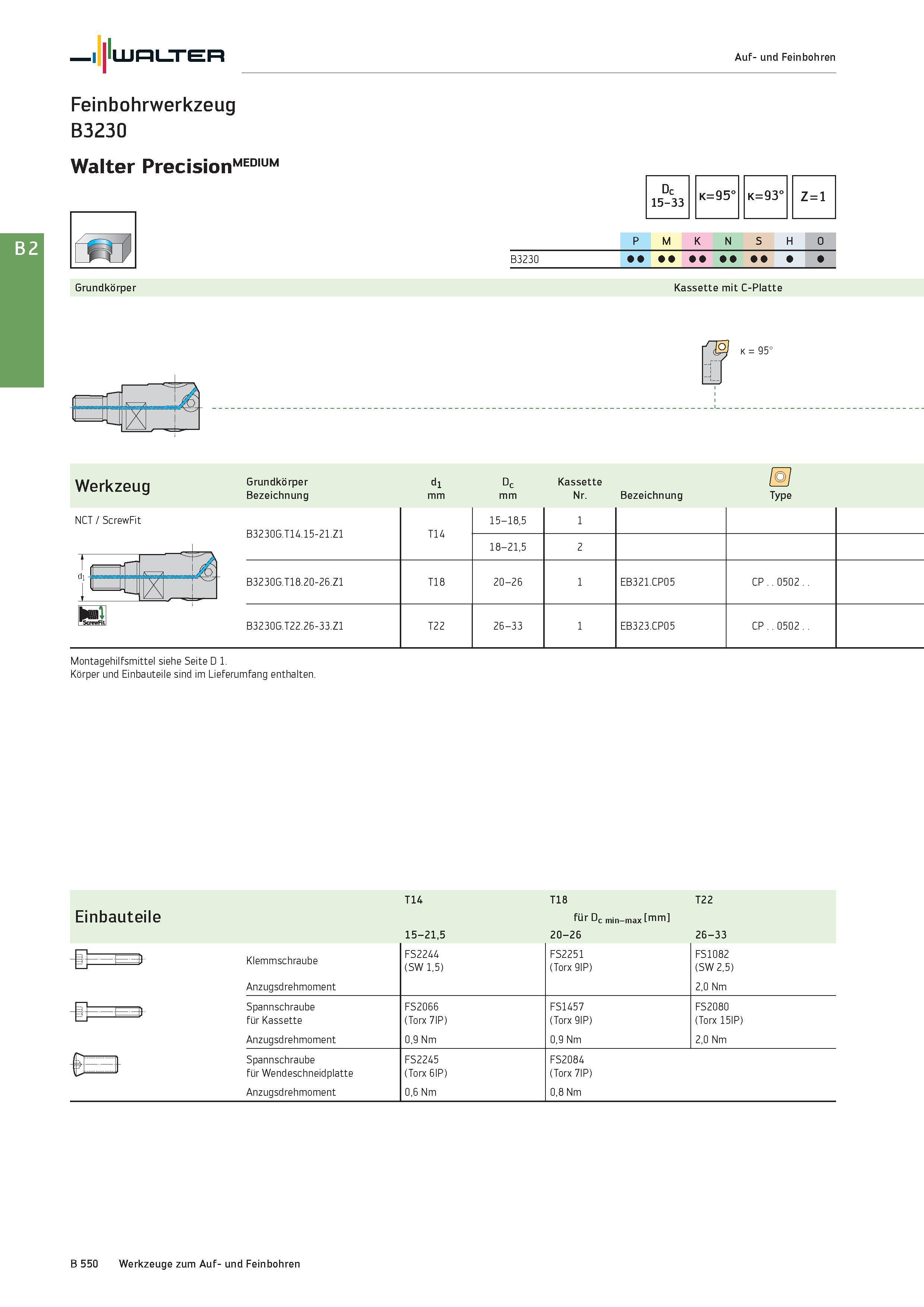

Walter Auf- und Feinbohren Feinbohrwerkzeug B3230 Walter PrecisionMEDIUM Grundkörper Dc 15-33 k=95° k=93° Z = 1 P M K N S H O Kassette mit C-Platte K = 95° Werkzeug NCT / ScrewFit N Grundkörper Bezeichnung d1 mm Kassette Nr. Bezeichnung Type B3230G.T14.15-21.Z1 T14 15-18,5 1 18-21,5 2 B3230G.T18.20-26.Z1 T18 20-26 1 EB321.CP05 CP 0502 B3230G.T22.26-33.Z1 T22 26-33 1 EB323.CP05 CP 0502 Montagehilfsmittel siehe Seite D 1. Körper und Einbauteile sind im Lieferumfang enthalten. Einbauteile T14 T18 T22 für Dc min-max tmml 15-21,5 20-26 26-33 Klemmschraube Anzugsdrehmoment FS2244 (SW 1,5) FS2251 (Torx 9IP) FS1082 (SW 2,5) 2,0 Nm FM d -E - = - Spannschraube FS2066 FS1457 FS2080 ELF für Kassette (Torx 7IP) (Torx 9IP) (Torx 15IP) Anzugsdrehmoment 0,9 Nm 0,9 Nm 2,0 Nm Spannschraube für Wendeschneidplatte Anzugsdrehmoment FS2245 (Torx 6IP) 0,6 Nm FS2084 (Torx 7IP) 0,8 Nm D c mm B 550 Werkzeuge zum Auf- und Feinbohren
