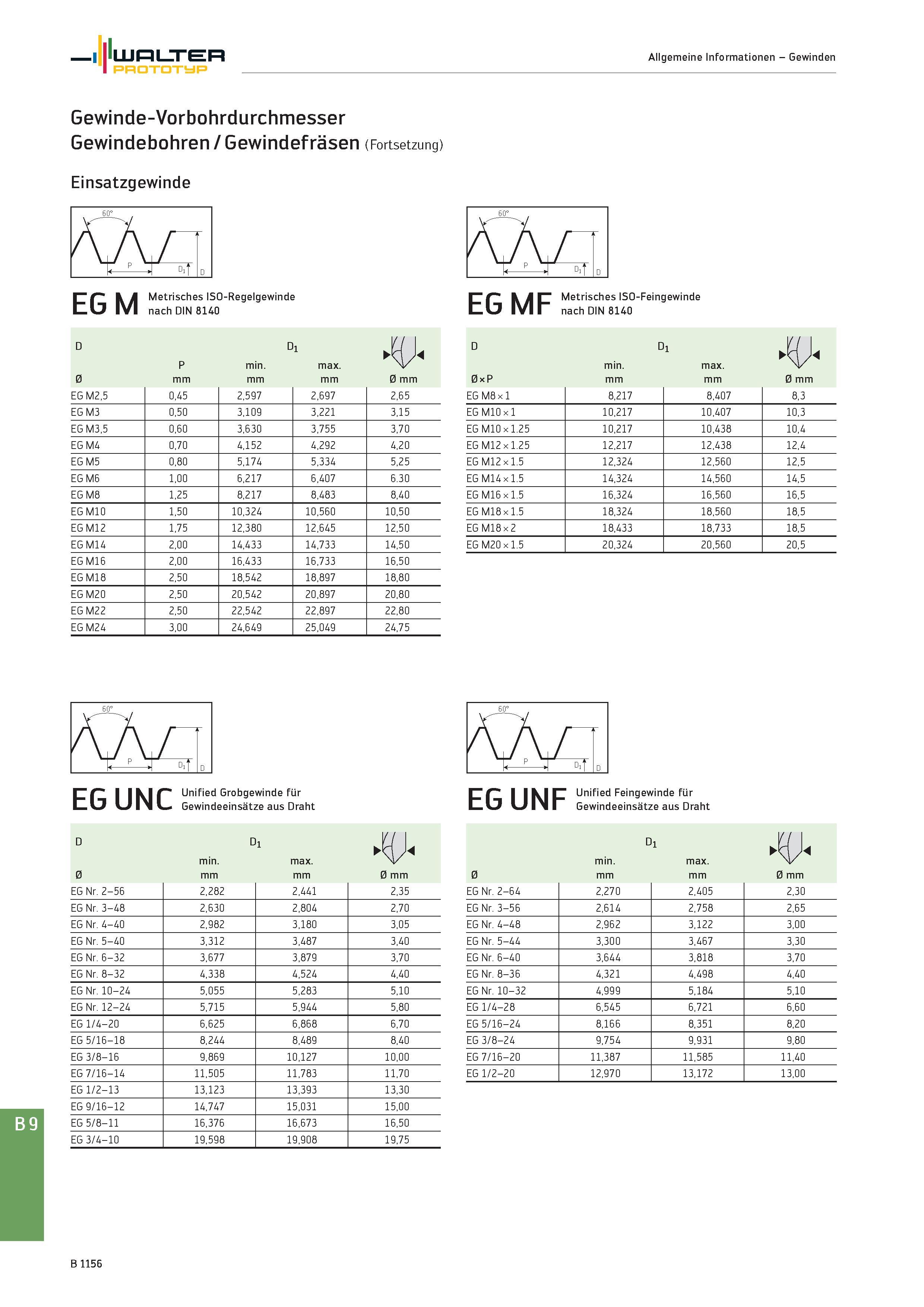

Walter Allgemeine Informationen - Gewinden Prototyp Gewinde-Vorbohrdurchmesser Gewindebohren / Gewindefräsen (Fortsetzung) Einsatzgewinde EG M Metrisches ISO-Regelgewinde nach DIN 8140 EG MF Metrisches ISO-Feingewinde nach DIN 8140 D D1 0 P mm min. mm max. mm 0 mm EG M2,5 0,45 2,597 2,697 2,65 EG M3 0,50 3,109 3,221 3,15 EG M3,5 0,60 3,630 3,755 3,70 EG M4 0,70 4,152 4,292 4,20 EG M5 0,80 5,174 5,334 5,25 EG M6 1,00 6,217 6,407 6.30 EG M8 1,25 8,217 8,483 8,40 EG M10 1,50 10,324 10,560 10,50 EG M12 1,75 12,380 12,645 12,50 EG M14 2,00 14,433 14,733 14,50 EG M16 2,00 16,433 16,733 16,50 EG M18 2,50 18,542 18,897 18,80 EG M20 2,50 20,542 20,897 20,80 EG M22 2,50 22,542 22,897 22,80 EG M24 3,00 24,649 25,049 24,75 D D 1 0 x P min. mm max. mm 0 mm EG M8 x 1 8,217 8,407 8,3 EG M10 x 1 10,217 10,407 10,3 EG M10 x 1.25 10,217 10,438 10,4 EG M12 x 1.25 12,217 12,438 12,4 EG M12 x 1.5 12,324 12,560 12,5 EG M14 x 1.5 14,324 14,560 14,5 EG M16 x 1.5 16,324 16,560 16,5 EG M18 x 1.5 18,324 18,560 18,5 EG M18 x 2 18,433 18,733 18,5 EG M20 x 1.5 20,324 20,560 20,5 EG UNC Unified Grobgewinde für Gewindeeinsätze aus Draht EG UNF Unified Feingewinde für Gewindeeinsätze aus Draht D D 1 0 mm 0 D 1 0 mm 0 min. mm max. mm min. mm max. mm EG Nr. 2-56 2,282 2,441 2,35 EG Nr. 2-64 2,270 2,405 2,30 EG Nr. 3-48 2,630 2,804 2,70 EG Nr. 3-56 2,614 2,758 2,65 EG Nr. 4-40 2,982 3,180 3,05 EG Nr. 4-48 2,962 3,122 3,00 EG Nr. 5-40 3,312 3,487 3,40 EG Nr. 5-44 3,300 3,467 3,30 EG Nr. 6-32 3,677 3,879 3,70 EG Nr. 6-40 3,644 3,818 3,70 EG Nr. 8-32 4,338 4,524 4,40 EG Nr. 8-36 4,321 4,498 4,40 EG Nr. 10-24 5,055 5,283 5,10 EG Nr. 10-32 4,999 5,184 5,10 EG Nr. 12-24 5,715 5,944 5,80 EG 1/4-28 6,545 6,721 6,60 EG 1/4-20 6,625 6,868 6,70 EG 5/16-24 8,166 8,351 8,20 EG 5/16-18 8,244 8,489 8,40 EG 3/8-24 9,754 9,931 9,80 EG 3/8-16 9,869 10,127 10,00 EG 7/16-20 11,387 11,585 11,40 EG 7/16-14 11,505 11,783 11,70 EG 1/2-20 12,970 13,172 13,00 EG 1/2-13 13,123 13,393 13,30 EG 9/16-12 14,747 15,031 15,00 EG 5/8-11 16,376 16,673 16,50 EG 3/4-10 19,598 19,908 19,75 B 1156
