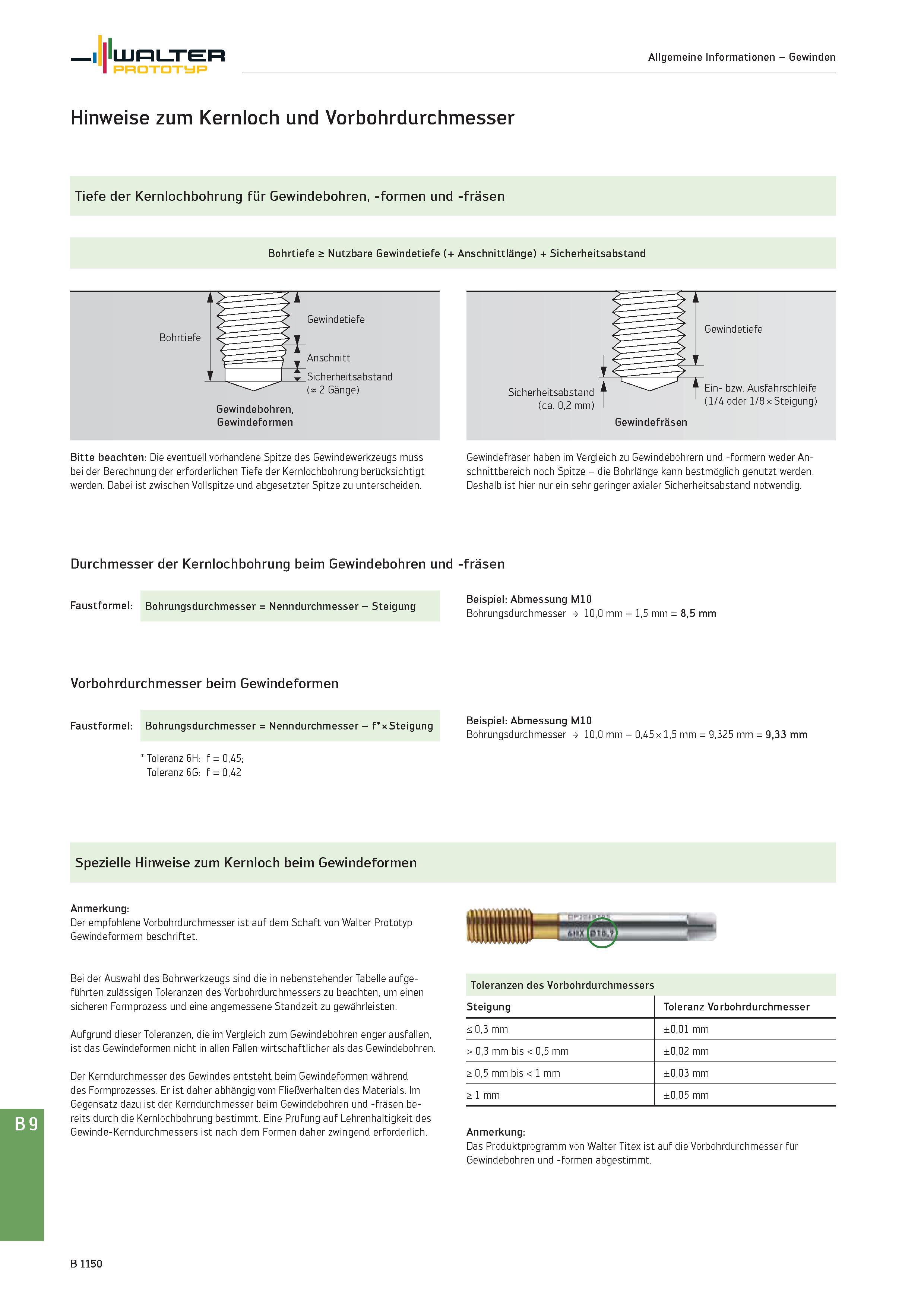

Walter Allgemeine Informationen - Gewinden Prototyp Hinweise zum Kernloch und Vorbohrdurchmesser Tiefe der Kernlochbohrung für Gewindebohren, -formen und -fräsen Bohrtiefe > Nutzbare Gewindetiefe (+ Anschnittlänge) + Sicherheitsabstand Gewindebohren, Gewindeformen Gewindefräsen Bitte beachten: Die eventuell vorhandene Spitze des Gewindewerkzeugs muss bei der Berechnung der erforderlichen Tiefe der Kernlochbohrung berücksichtigt werden. Dabei ist zwischen Vollspitze und abgesetzter Spitze zu unterscheiden. Gewindefräser haben im Vergleich zu Gewindebohrern und -formern weder Anschnittbereich noch Spitze - die Bohrlänge kann bestmöglich genutzt werden Deshalb ist hier nur ein sehr geringer axialer Sicherheitsabstand notwendig. Durchmesser der Kernlochbohrung beim Gewindebohren und -fräsen Faustformel: Bohrungsdurchmesser = Nenndurchmesser - Steigung Beispiel: Abmessung M10 Bohrungsdurchmesser 10,0 mm - 1,5 mm = 8,5 mm Vorbohrdurchmesser beim Gewindeformen Faustformel: Bohrungsdurchmesser = Nenndurchmesser - f x Steigung Beispiel: Abmessung M1° Bohrungsdurchmesser 10,0 mm - 0,45 x 1,5 mm = 9,325 mm = 9,33 mm Toleranz 6H: f = 0,45; Toleranz 6G: f = 0,42 Spezielle Hinweise zum Kernloch beim Gewindeformen Anmerkung: Der empfohlene Vorbohrdurchmesser ist auf dem Schaft von Walter Prototyp Gewindeformern beschriftet. Bei der Auswahl des Bohrwerkzeugs sind die in nebenstehender Tabelle aufgeführten zulässigen Toleranzen des Vorbohrdurchmessers zu beachten, um einen sicheren Formprozess und eine angemessene Standzeit zu gewährleisten. Aufgrund dieser Toleranzen, die im Vergleich zum Gewindebohren enger ausfallen, ist das Gewindeformen nicht in allen Fällen wirtschaftlicher als das Gewindebohren. Der Kerndurchmesser des Gewindes entsteht beim Gewindeformen während des Formprozesses. Er ist daher abhängig vom Fließverhalten des Materials. Im Gegensatz dazu ist der Kerndurchmesser beim Gewindebohren und -fräsen bereits durch die Kernlochbohrung bestimmt. Eine Prüfung auf Lehrenhaltigkeit des Gewinde-Kerndurchmessers ist nach dem Formen daher zwingend erforderlich. Toleranzen des Vorbohrdurchmessers Steigung Toleranz Vorbohrdurchmesser < 0,3 mm ±0,01 mm > 0,3 mm bis < 0,5 mm ±0,02 mm > 0,5 mm bis < 1 mm ±0,03 mm > 1 mm ±0,05 mm Anmerkung: Das Produktprogramm von Walter Titex ist auf die Vorbohrdurchmesser für Gewindebohren und -formen abgestimmt. B 1150
