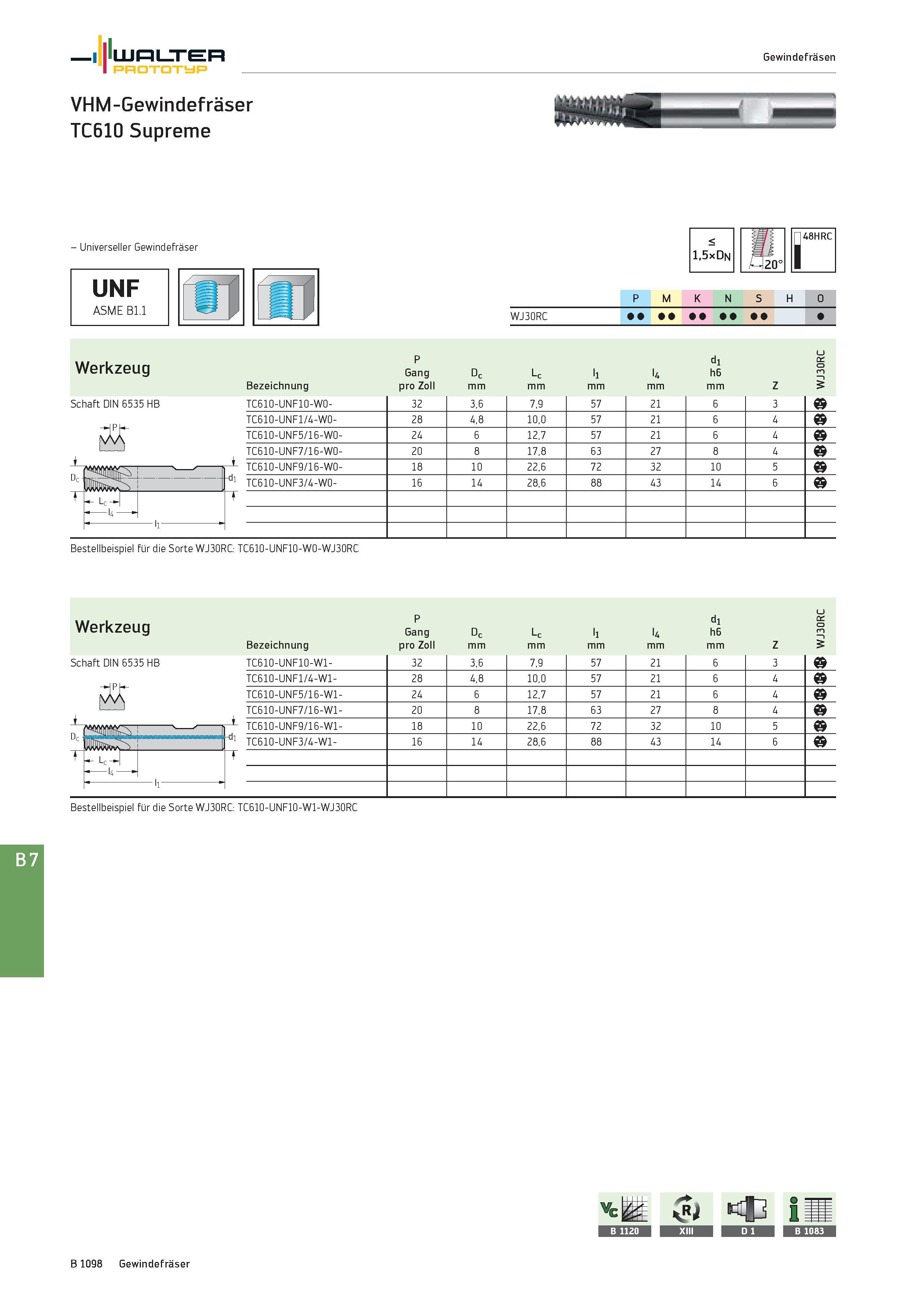

Walter Prototyp VHM-Gewindefräser TC610 Supreme Gewindefräsen - Universeller Gewindefräser UNF ASME B1.1 < 1,5xDn 48HRC P M K N S H O WJ30RC Werkzeug Bezeichnung P Gang pro Zoll Dc mm Lc mm l1 mm U mm 16 m dhm Z u cc 0 m 5 Schaft DIN 6535 HB TC610-UNF10-W0- 32 3,6 7,9 57 21 6 3 & TC610-UNF1/4-W0- 28 4,8 10,0 57 21 6 4 & TC610-UNF5/16-W0- 24 6 12,7 57 21 6 4 & lljLj TC610-UNF7/16-W0- 20 8 17,8 63 27 8 4 & TC610-UNF9/16-W0- 18 10 22,6 72 32 10 5 & DcJ d' TC610-UNF3/4-W0- 16 14 28,6 88 43 14 6 & f - Lc T 14 l1 - Bestellbeispiel für die Sorte WJ30RC: TC610-UNF10-W0-WJ30RC Werkzeug Bezeichnung P Gang pro Zoll Dc mm Lc mm l1 mm U mm d1 h6 mm Z u cc 0 m 5 Schaft DIN 6535 HB TC610-UNF10-W1- 32 3,6 7,9 57 21 6 3 & TC610-UNF1/4-W1- 28 4,8 10,0 57 21 6 4 & JA' TC610-UNF5/16-W1- 24 6 12,7 57 21 6 4 & TC610-UNF7/16-W1- 20 8 17,8 63 27 8 4 & TC610-UNF9/16-W1- 18 10 22,6 72 32 10 5 & Dc 1 d1 TC610-UNF3/4-W1- 16 14 28,6 88 43 14 6 & - Lc - > T 14 - l1 - Bestellbeispiel für die Sorte WJ30RC: TC610-UNF10-W1-WJ30RC B 7 B 1098 Gewindefräser
