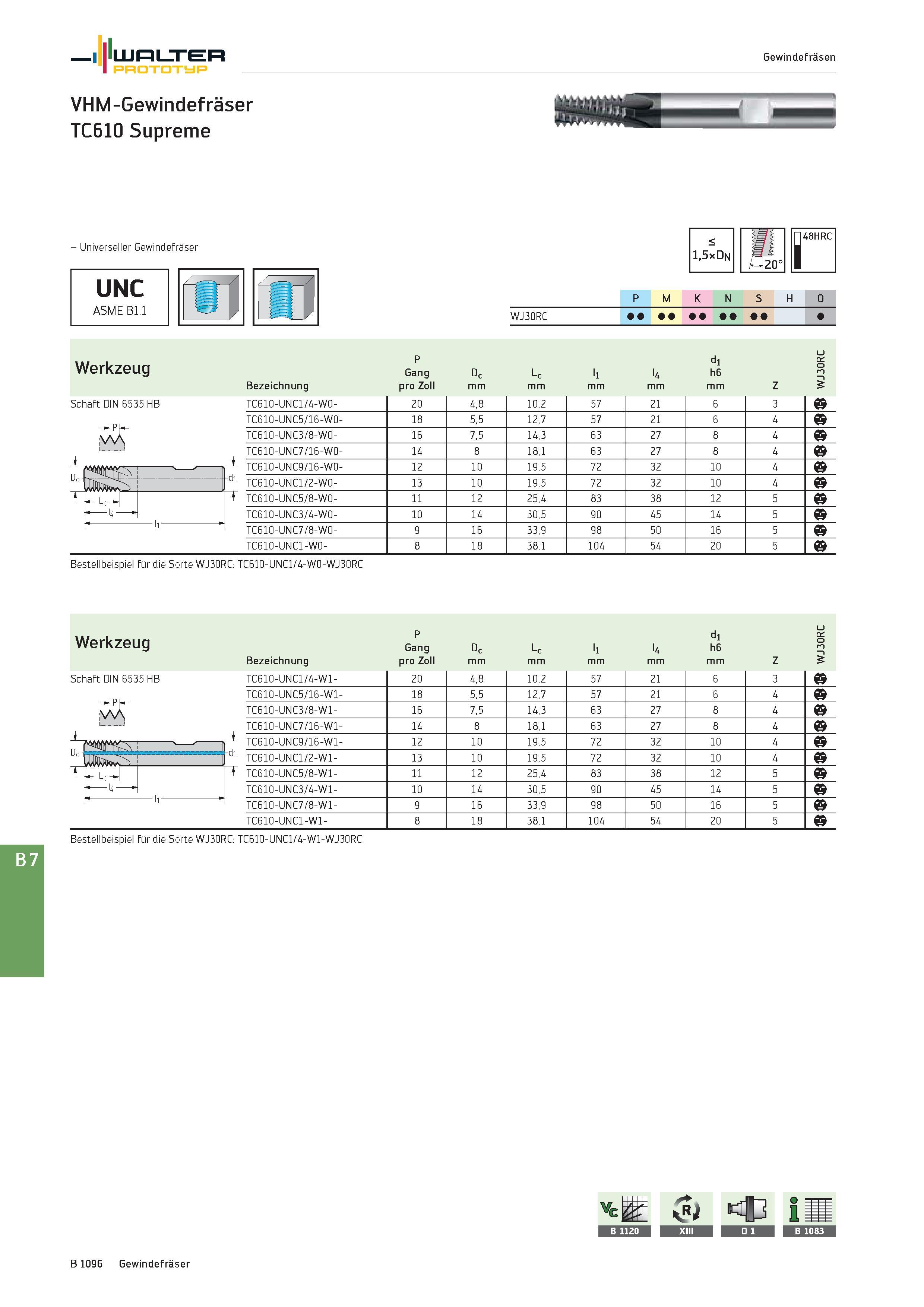

Walter Prototyp VHM-Gewindefräser TC610 Supreme Gewindefräsen - Universeller Gewindefräser UNC ASME B1.1 < 1,5xDn 48HRC P M K N S H O WJ30RC Werkzeug Bezeichnung P Gang pro Zoll Dc mm Lc mm l1 mm U mm d1 h6 mm Z u R 0 m 5 Schaft DIN 6535 HB TC610-UNC1/4-W0- 20 4,8 10,2 57 21 6 3 b TC610-UNC5/16-W0- 18 5,5 12,7 57 21 6 4 b ja; TC610-UNC3/8-W0- 16 7,5 14,3 63 27 8 4 b lljLj TC610-UNC7/16-W0- 14 8 18,1 63 27 8 4 b TC610-UNC9/16-W0- 12 10 19,5 72 32 10 4 b DcJ TC610-UNC1/2-W0- 13 10 19,5 72 32 10 4 b f Lc t TC610-UNC5/8-W0- 11 12 25,4 83 38 12 5 b - 14 - TC610-UNC3/4-W0- 10 14 30,5 90 45 14 5 b li - TC610-UNC7/8-W0- 9 16 33,9 98 50 16 5 b TC610-UNC1-W0- 8 18 38,1 104 54 20 5 b Bestellbeispiel für die Sorte WJ30RC: TC610-UNC1/4-W0-WJ30RC Werkzeug Bezeichnung P Gang pro Zoll Dc mm Lc mm l1 mm l4 mm d1 h6 mm Z u R 0 m 5 Schaft DIN 6535 HB TC610-UNC1/4-W1- 20 4,8 10,2 57 21 6 3 b TC610-UNC5/16-W1- 18 5,5 12,7 57 21 6 4 b JA; TC610-UNC3/8-W1- 16 7,5 14,3 63 27 8 4 b l_LJ TC610-UNC7/16-W1- 14 8 18,1 63 27 8 4 b " J TC610-UNC9/16-W1- 12 10 19,5 72 32 10 4 b Dc d1 TC610-UNC1/2-W1- 13 10 19,5 72 32 10 4 b t TC610-UNC5/8-W1- 11 12 25,4 83 38 12 5 b 14 - TC610-UNC3/4-W1- 10 14 30,5 90 45 14 5 b l1 - TC610-UNC7/8-W1- 9 16 33,9 98 50 16 5 b TC610-UNC1-W1- 8 18 38,1 104 54 20 5 b Bestellbeispiel für die Sorte WJ30RC: TC610-UNC1/4-W1-WJ30RC B 7 B 1096 Gewindefräser
