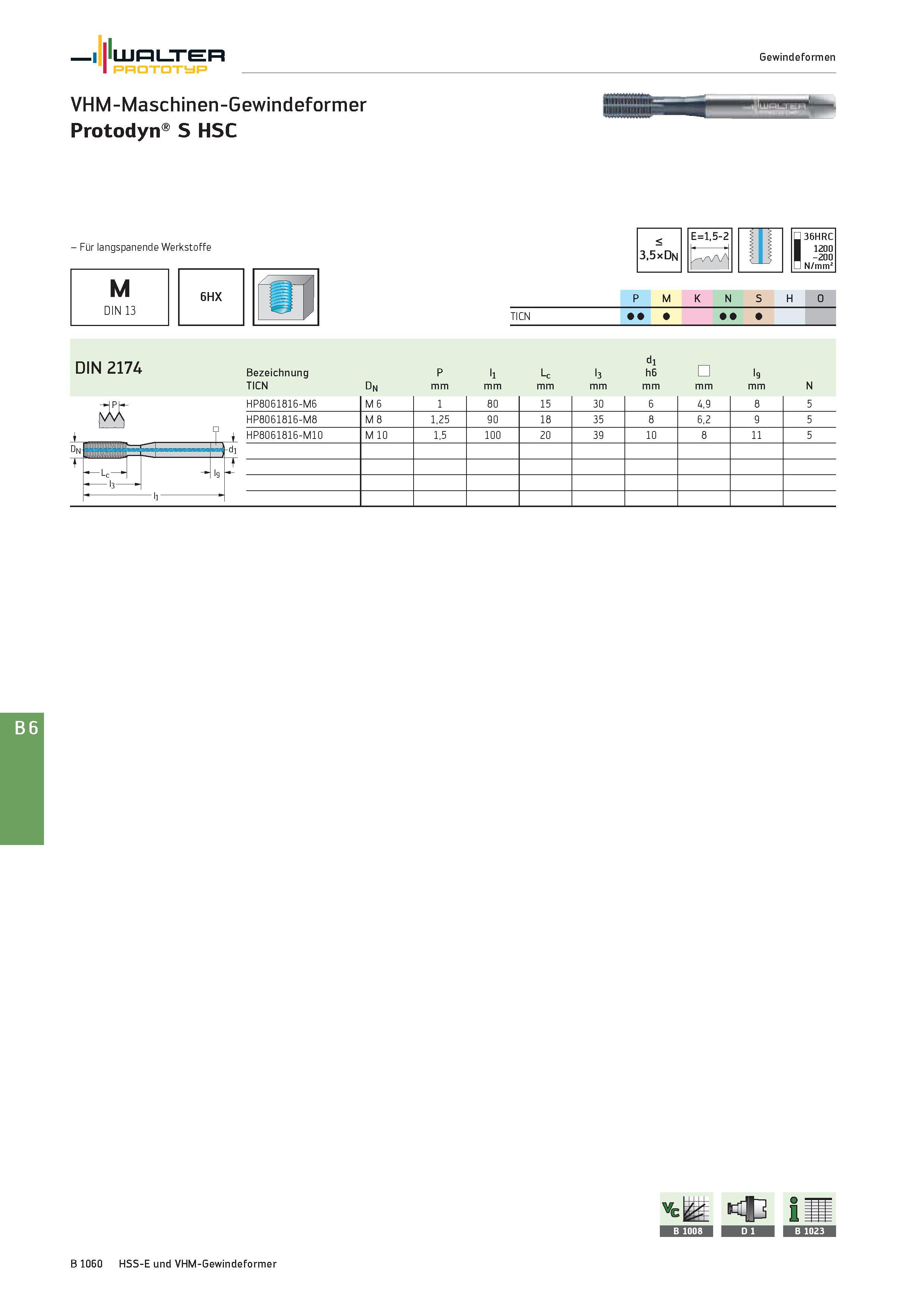

Walter Prototyp Gewindeformen VHM-Maschinen-Gewindeformer Protodyn S HSC - Für langspanende Werkstoffe M 6HX 1 DIN 13 V P M K N S H O TICN DIN 2174 Bezeichnung TICN dn P mm ll mm Lc mm l3 mm rHlD E dhm mm l9 mm N HP8061816-M6 M 6 1 80 15 30 6 4,9 8 5 HP8061816-M8 M 8 1,25 90 18 35 8 6,2 9 5 _± HP8061816-M10 M 10 1,5 100 20 39 10 8 11 5 tdi i “ j ls T - 13 - r ii B 6
