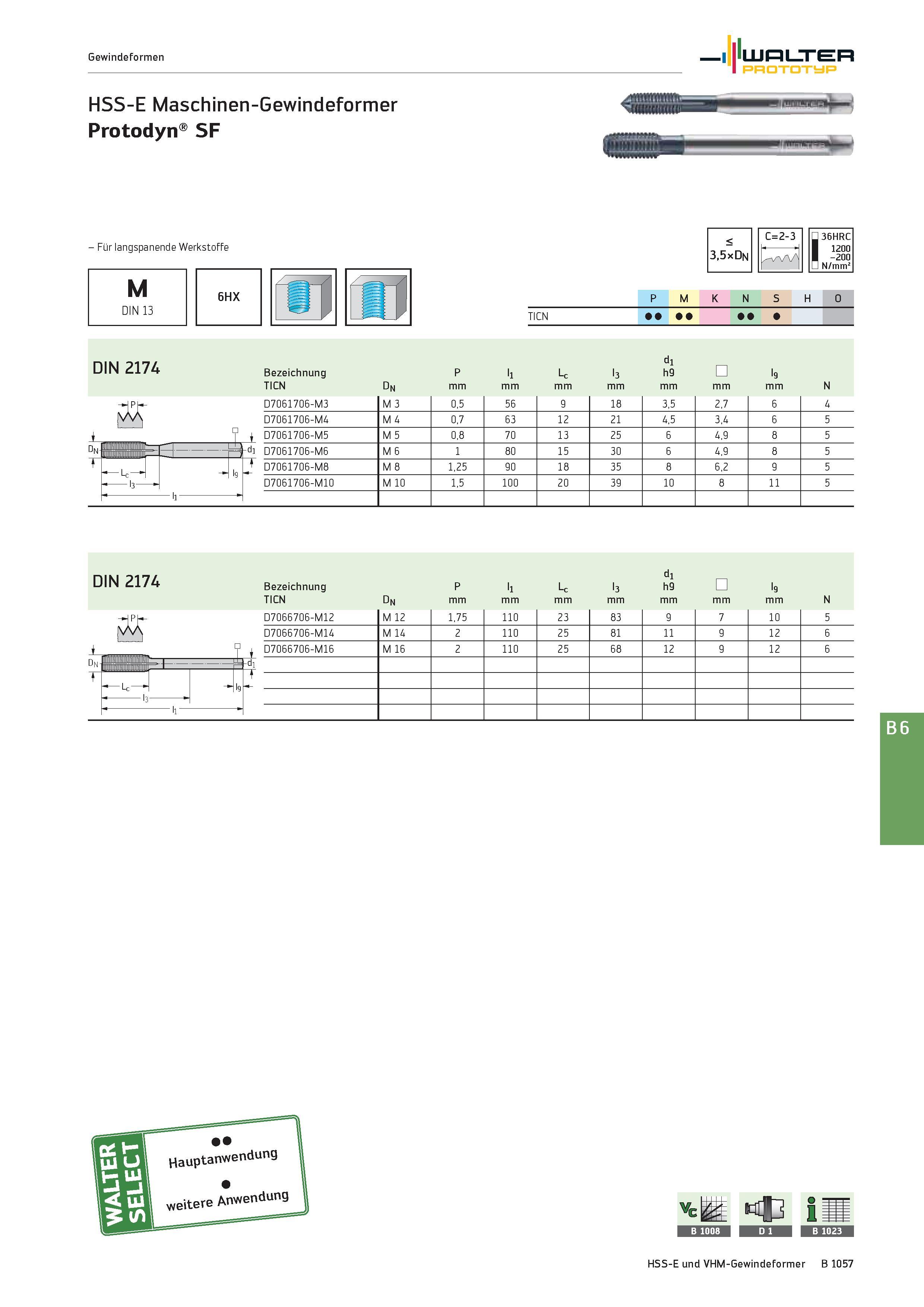

Gewindeformen Walter Prototyp HSS-E Maschinen-Gewindeformer Protodyn SF - Für langspanende Werkstoffe M DIN 13 6HX < 3,5xDn C=2-3 36HRC l200 -200 N/mm2 P M K N S H O TICN DIN 2l74 Bezeichnung P ll Lc l3 dl h9 l9 TICN Dn mm N D7061706-M3 M 3 0,5 56 9 18 3,5 2,7 6 4 D7061706-M4 M 4 0,7 63 12 21 4,5 3,4 6 5 D7061706-M5 M 5 0,8 70 13 25 6 4,9 8 5 D7061706-M6 M 6 1 80 15 30 6 4,9 8 5 D7061706-M8 M 8 1,25 90 18 35 8 6,2 9 5 D7061706-M10 M 10 1,5 100 20 39 10 8 11 5 DIN 2l74 Bezeichnung P ll Lc l3 dl h9 l9 TICN Dn mm N D7066706-M12 M 12 1,75 110 23 83 9 7 10 5 D7066706-M14 M 14 2 110 25 81 11 9 12 6 D7066706-M16 M 16 2 110 25 68 12 9 12 6 Vc 1 HSS-E und VHM-Gewindeformer B l057 L Lc
