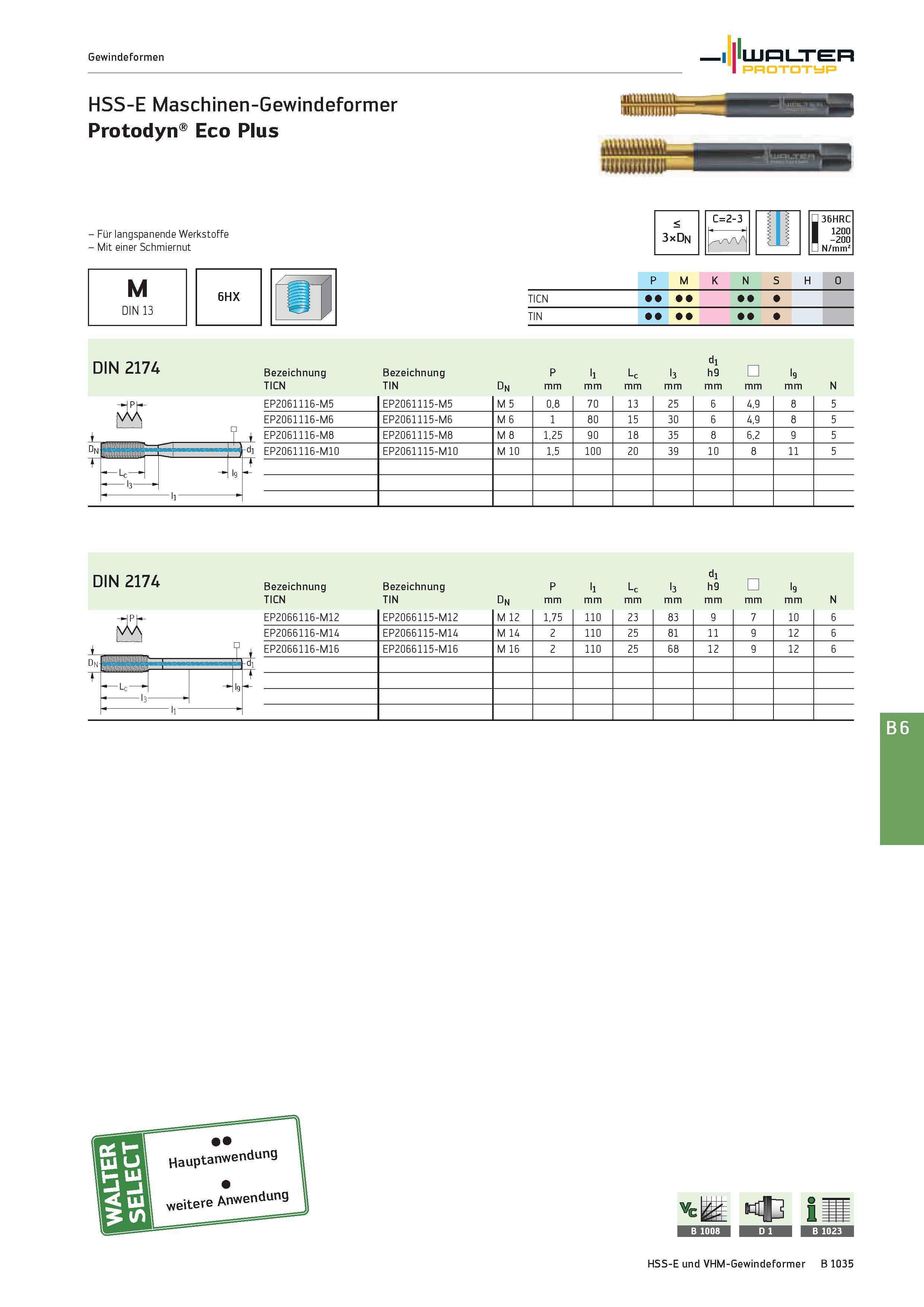

Gewindeformen Walter Prototyp HSS-E Maschinen-Gewindeformer Protodyn Eco Plus Für langspanende Werkstoffe Mit einer Schmiernut M DIN 13 6HX < 3xDn C=2-3 36HRC 1200 -200 N/mm2 P M K N S H O TICN TIN DIN 2174 Bezeichnung TICN Bezeichnung TIN dn P mm ll mm Lc mm l3 mm dl h9 mm mm l9 mm N l A EP2061116-M5 EP2061115-M5 M 5 0,8 70 13 25 6 4,9 8 5 EP2061116-M6 EP2061115-M6 M 6 1 80 15 30 6 4,9 8 5 _± EP2061116-M8 EP2061115-M8 M 8 1,25 90 18 35 8 6,2 9 5 öN SS rdl EP2061116-M10 EP2061115-M10 M 10 1,5 100 20 39 10 8 11 5 1 L T - l3 - ll - DIN 2174 Bezeichnung TICN Bezeichnung TIN dn P mm ll mm Lc mm l3 mm dl h9 mm mm l9 mm N V EP2066116-M12 EP2066115-M12 M 12 1,75 110 23 83 9 7 10 6 EP2066116-M14 EP2066115-M14 M 14 2 110 25 81 11 9 12 6 i EP2066116-M16 EP2066115-M16 M 16 2 110 25 68 12 9 12 6 Dn tN -d1 t T 13 r 11 B 6
