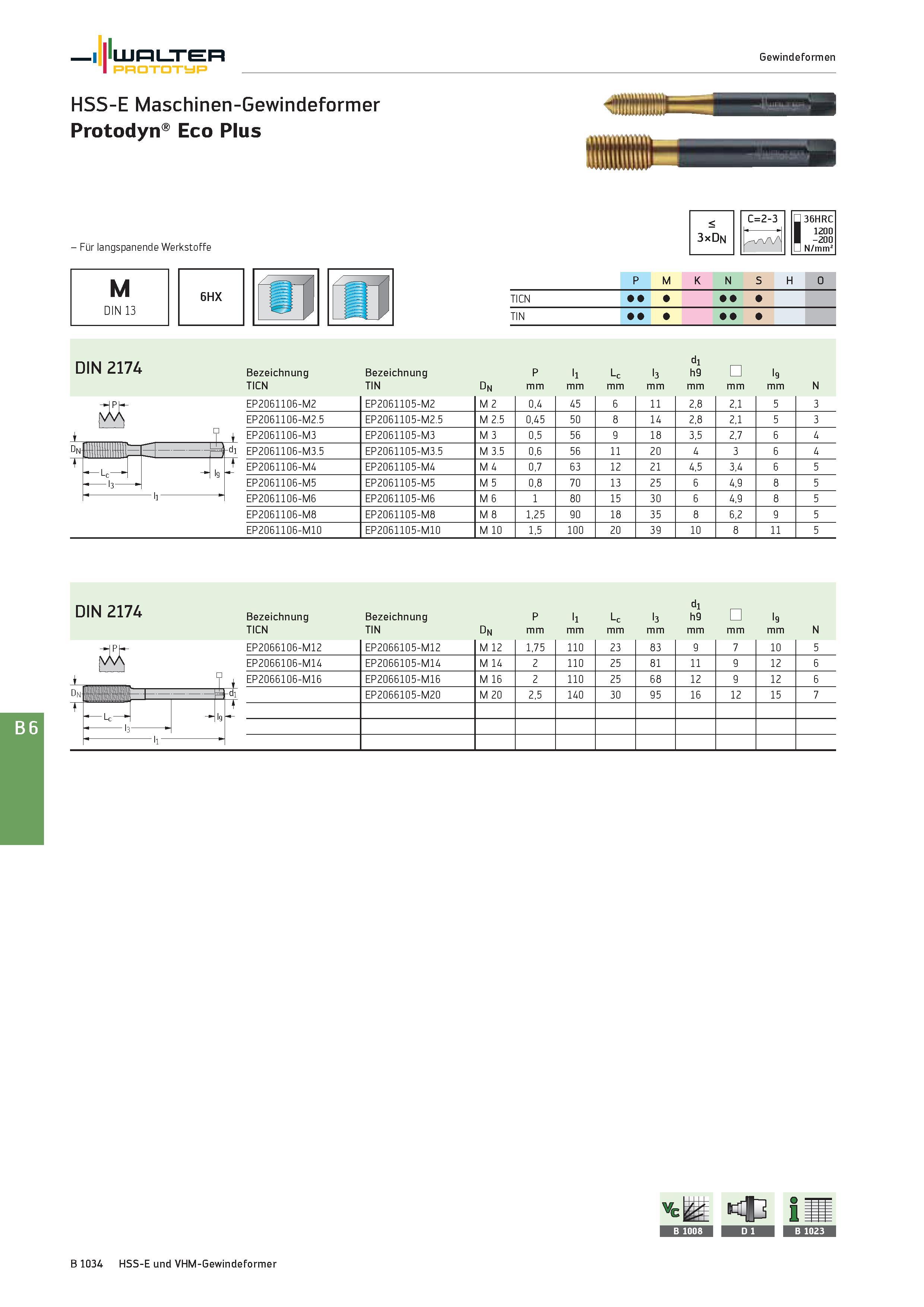

Walter Prototyp Gewindeformen HSS-E Maschinen-Gewindeformer Protodyn Eco Plus iftHI h 1 - Für langspanende Werkstoffe M DIN 13 6HX < 3xDn C II 3 36HRC 1 1200 /-vVX/N 1 -200 N/mm2 P M K N S H O TICN TIN DIN 2174 Bezeichnung TICN Bezeichnung TIN Dn P mm l1 mm Lc mm l3 mm -n 01 - E mm l9 mm N EP2061106-M2 EP2061105-M2 M 2 0,4 45 6 11 2,8 2,1 5 3 EP2061106-M2.5 EP2061105-M2.5 M 2.5 0,45 50 8 14 2,8 2,1 5 3 + EP2061106-M3 EP2061105-M3 M 3 0,5 56 9 18 3,5 2,7 6 4 dN miiimi.iipr - hdi EP2061106-M3.5 EP2061105-M3.5 M 3.5 0,6 56 11 20 4 3 6 4 " Lc lc EP2061106-M4 EP2061105-M4 M 4 0,7 63 12 21 4,5 3,4 6 5 13 - EP2061106-M5 EP2061105-M5 M 5 0,8 70 13 25 6 4,9 8 5 ll EP2061106-M6 EP2061105-M6 M 6 1 80 15 30 6 4,9 8 5 EP2061106-M8 EP2061105-M8 M 8 1,25 90 18 35 8 6,2 9 5 EP2061106-M10 EP2061105-M10 M 10 1,5 100 20 39 10 8 11 5 DIN 2174 Bezeichnung Bezeichnung T1 P l1 Lc l3 h9 l9 TICN TIN Dn mm N EP2066106-M12 EP2066105-M12 M 12 1,75 110 23 83 9 7 10 5 EP2066106-M14 EP2066105-M14 M 14 2 110 25 81 11 9 12 6 EP2066106-M16 EP2066105-M16 M 16 2 110 25 68 12 9 12 6 EP2066105-M20 M 20 2,5 140 30 95 16 12 15 7
