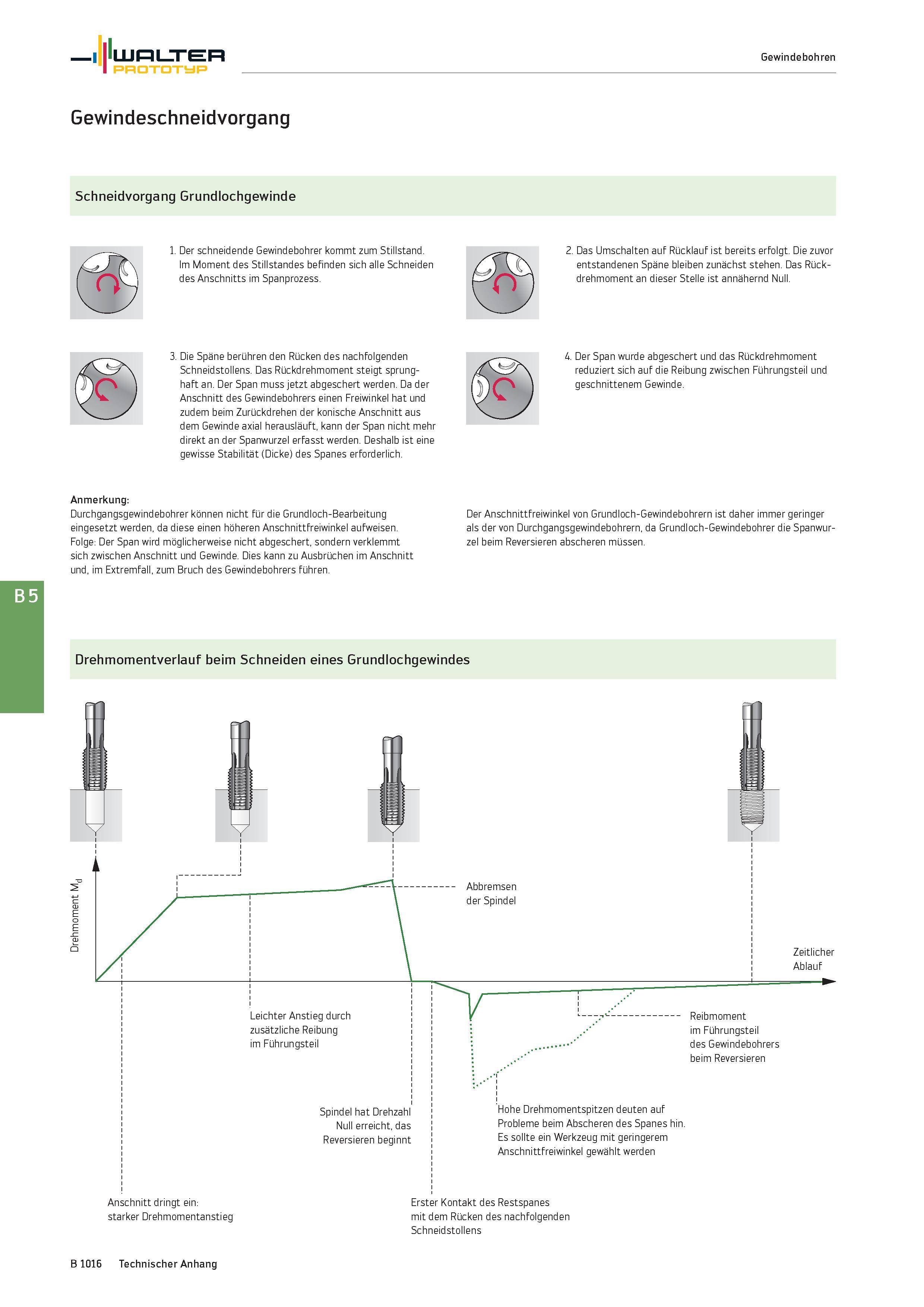

Walter Gewindebohren Prototyp Gewindeschneidvorgang Schneidvorgang Grundlochgewinde 1. Der schneidende Gewindebohrer kommt zum Stillstand. Im Moment des Stillstandes befinden sich alle Schneiden des Anschnitts im Spanprozess. 2. Das Umschalten auf Rücklauf ist bereits erfolgt. Die zuvor entstandenen Späne bleiben zunächst stehen. Das Rückdrehmoment an dieser Stelle ist annähernd Null. 3. Die Späne berühren den Rücken des nachfolgenden Schneidstollens. Das Rückdrehmoment steigt sprunghaft an. Der Span muss jetzt abgeschert werden. Da der Anschnitt des Gewindebohrers einen Freiwinkel hat und zudem beim Zurückdrehen der konische Anschnitt aus dem Gewinde axial herausläuft, kann der Span nicht mehr direkt an der Spanwurzel erfasst werden. Deshalb ist eine gewisse Stabilität (Dicke) des Spanes erforderlich. 4. Der Span wurde abgeschert und das Rückdrehmoment reduziert sich auf die Reibung zwischen Führungsteil und geschnittenem Gewinde. Anmerkung: Durchgangsgewindebohrer können nicht für die Grundloch-Bearbeitung Der Anschnittfreiwinkel von Grundloch-Gewindebohrern ist daher immer geringer eingesetzt werden, da diese einen höheren Anschnittfreiwinkel aufweisen. als der von Durchgangsgewindebohrern, da Grundloch-Gewindebohrer die Spanwur- Folge: Der Span wird möglicherweise nicht abgeschert, sondern verklemmt zel beim Reversieren abscheren müssen. sich zwischen Anschnitt und Gewinde. Dies kann zu Ausbrüchen im Anschnitt und, im Extremfall, zum Bruch des Gewindebohrers führen. B 5 Drehmomentverlauf beim Schneiden eines Grundlochgewindes starker Drehmomentanstieg mit dem Rücken des nachfolgenden Schneidstollens B 1016 Technischer Anhang
