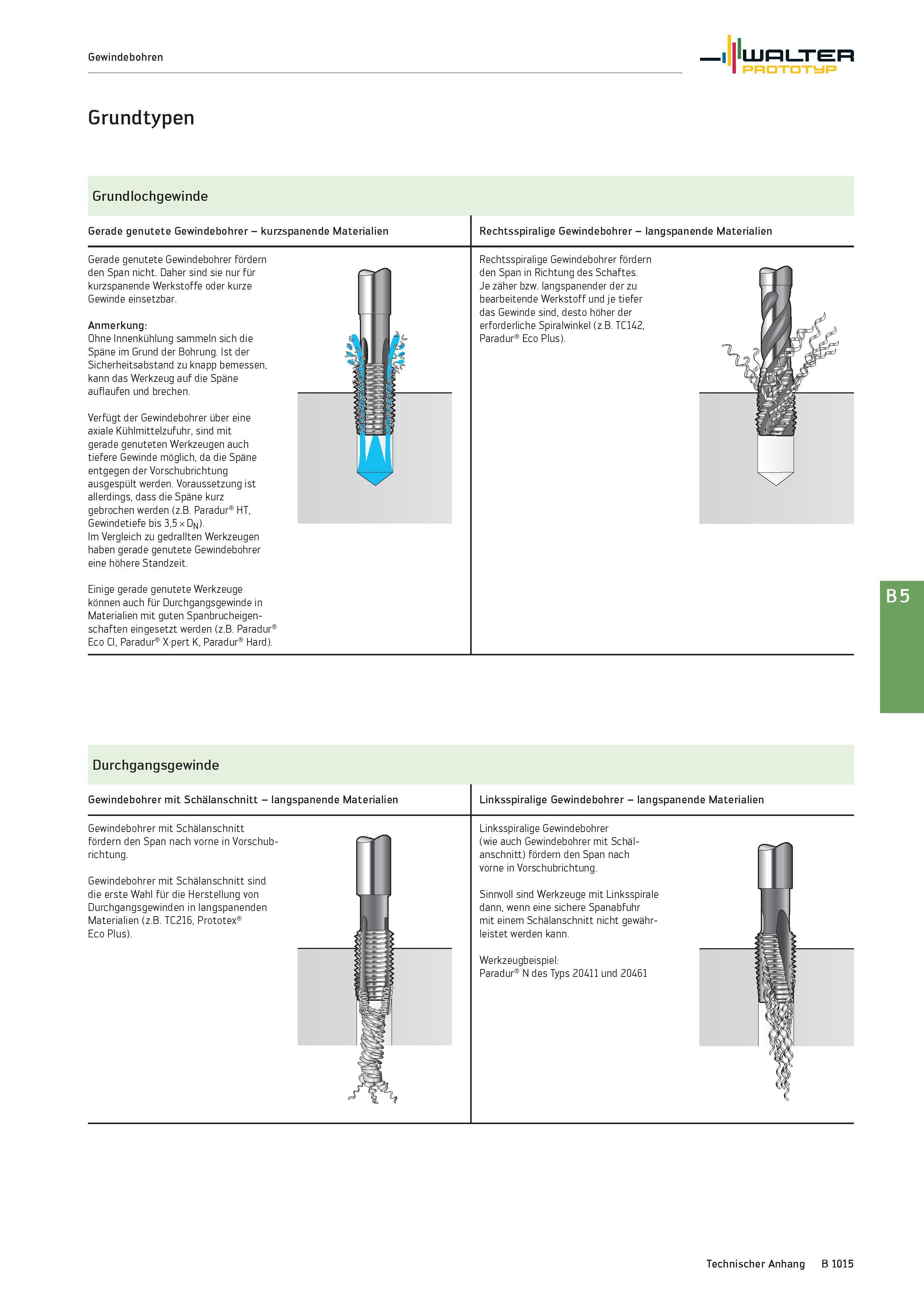

Gewindebohren Walter Prototyp Grundtypen Grundlochgewinde Gerade genutete Gewindebohrer - kurzspanende Materialien Rechtsspiralige Gewindebohrer - langspanende Materialien Gerade genutete Gewindebohrer fördern den Span nicht. Daher sind sie nur für kurzspanende Werkstoffe oder kurze Gewinde einsetzbar. Anmerkung: Ohne Innenkühlung sammeln sich die Späne im Grund der Bohrung. Ist der Sicherheitsabstand zu knapp bemessen, kann das Werkzeug auf die Späne aufl aufen und brechen. Verfügt der Gewindebohrer über eine axiale Kühlmittelzufuhr, sind mit gerade genuteten Werkzeugen auch tiefere Gewinde möglich, da die Späne entgegen der Vorschubrichtung ausgespült werden. Voraussetzung ist allerdings, dass die Späne kurz gebrochen werden (z.B. Paradur HT, Gewindetiefe bis 3,5 x DN). Im Vergleich zu gedrallten Werkzeugen haben gerade genutete Gewindebohrer eine höhere Standzeit. Einige gerade genutete Werkzeuge können auch für Durchgangsgewinde in Materialien mit guten Spanbrucheigenschaften eingesetzt werden (z.B. Paradur Eco CI, Paradur Xpert K, Paradur Hard). Rechtsspiralige Gewindebohrer fördern den Span in Richtung des Schaftes. Je zäher bzw. langspanender der zu bearbeitende Werkstoff und je tiefer das Gewinde sind, desto höher der erforderliche Spiralwinkel (z.B. TC142, Paradur Eco Plus). Durchgangsgewinde Gewindebohrer mit Schälanschnitt - langspanende Materialien Linksspiralige Gewindebohrer - langspanende Materialien Gewindebohrer mit Schälanschnitt fördern den Span nach vorne in Vorschubrichtung. Gewindebohrer mit Schälanschnitt sind die erste Wahl für die Herstellung von Durchgangsgewinden in langspanenden Materiali en (z.B. TC216, Prototex Eco Plus). Linksspiralige Gewindebohrer (wie auch Gewindebohrer mit Schäl-anschnitt) fördern den Span nach vorne in Vorschubrichtung. Sinnvoll sind Werkzeuge mit Linksspirale dann, wenn eine sichere Spanabfuhr mit einem Schälanschnitt nicht gewährleistet werden kann. Werkzeugbeispiel: Paradur N des Typs 20411 und 20461 Technischer Anhang B 1015
