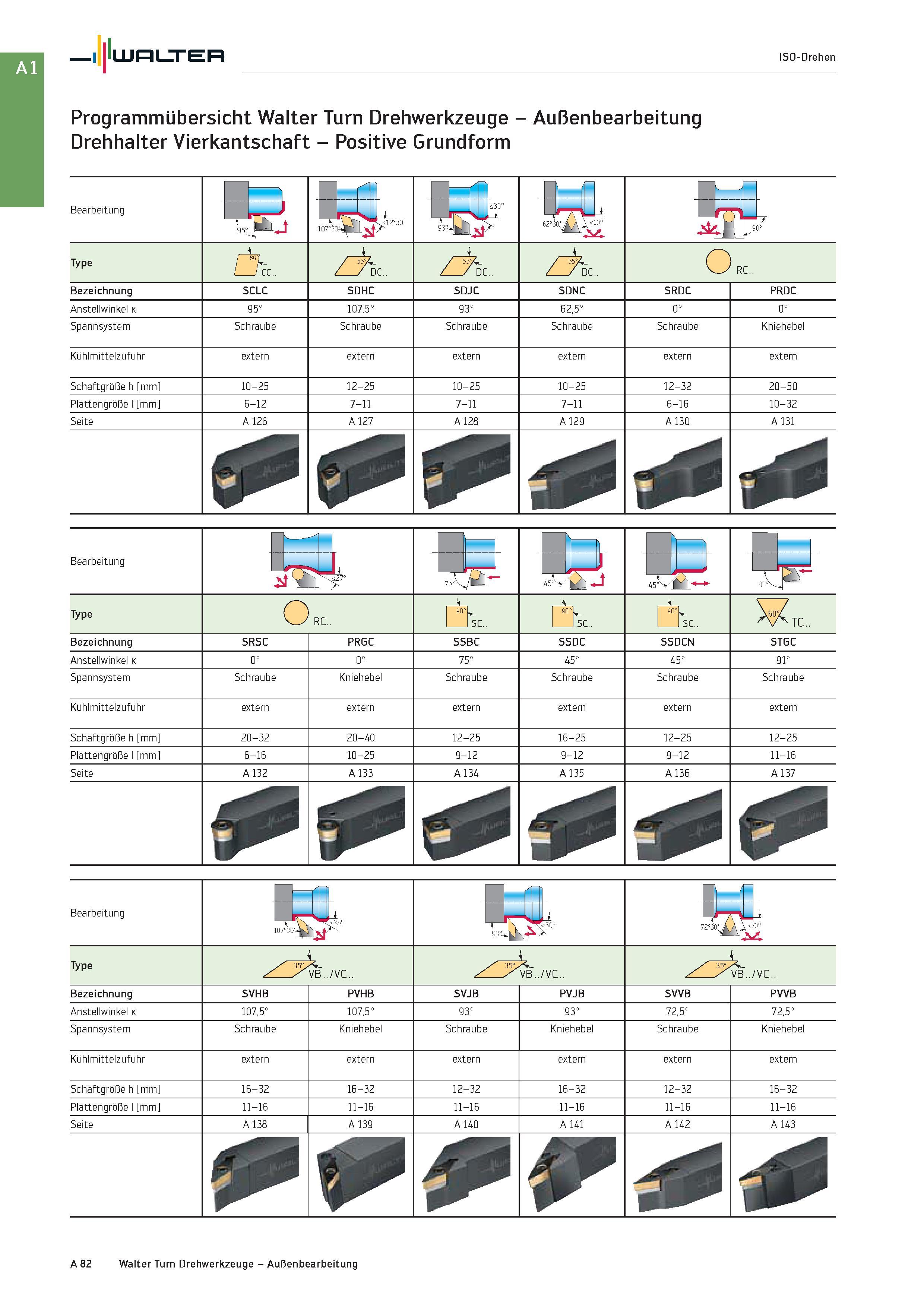

Walter ISO-Drehen Programmübersicht Walter Turn Drehwerkzeuge - Außenbearbeitung Drehhalter Vierkantschaft - Positive Grundform Bearbeitung Type DC DC DC o RC Bezeichnung SCLC SDHC SDJC SDNC SRDC PRDC Anstellwinkel k 95° 107,5° 93° 62,5° Spannsystem Schraube Schraube Schraube Schraube Schraube Kniehebel Kühlmittelzufuhr extern extern extern extern extern extern Schaftgröße h mm 10-25 12-25 10-25 10-25 12-32 20-50 Plattengröße l mm 6-12 7-11 7-11 7-11 6-16 10-32 Seite A 126 A 127 A 128 A 129 A 130 A 131 Bearbeitung Type O RC SC. SC. SC TC Bezeichnung SRSC PRGC SSBC SSDC SSDCN STGC Anstellwinkel k 75° 45° 45° Spannsystem Schraube Kniehebel Schraube Schraube Schraube Schraube Kühlmittelzufuhr Schaftgröße h mm 20-32 20-40 12-25 16-25 12-25 12-25 Plattengröße l mm 6-16 10-25 9-12 9-12 9-12 11-16 Seite A 132 A 133 A 134 A 135 A 136 A 137 & Bearbeitung Type Bezeichnung SVHB PVHB SVJB PVJB SVVB PVVB Anstellwinkel k 107,5° 107,5° 93° 93° 72,5° 72,5° Spannsystem Schraube Kniehebel Schraube Kniehebel Schraube Kniehebel Kühlmittelzufuhr Schaftgröße h mm 16-32 16-32 12-32 16-32 12-32 16-32 Plattengröße l mm 11-16 11-16 11-16 11-16 11-16 11-16 Seite A 138 A 139 A 140 A 141 A 142 A 143 80 90 90 A 82 Walter Turn Drehwerkzeuge - Außenbearbeitung
