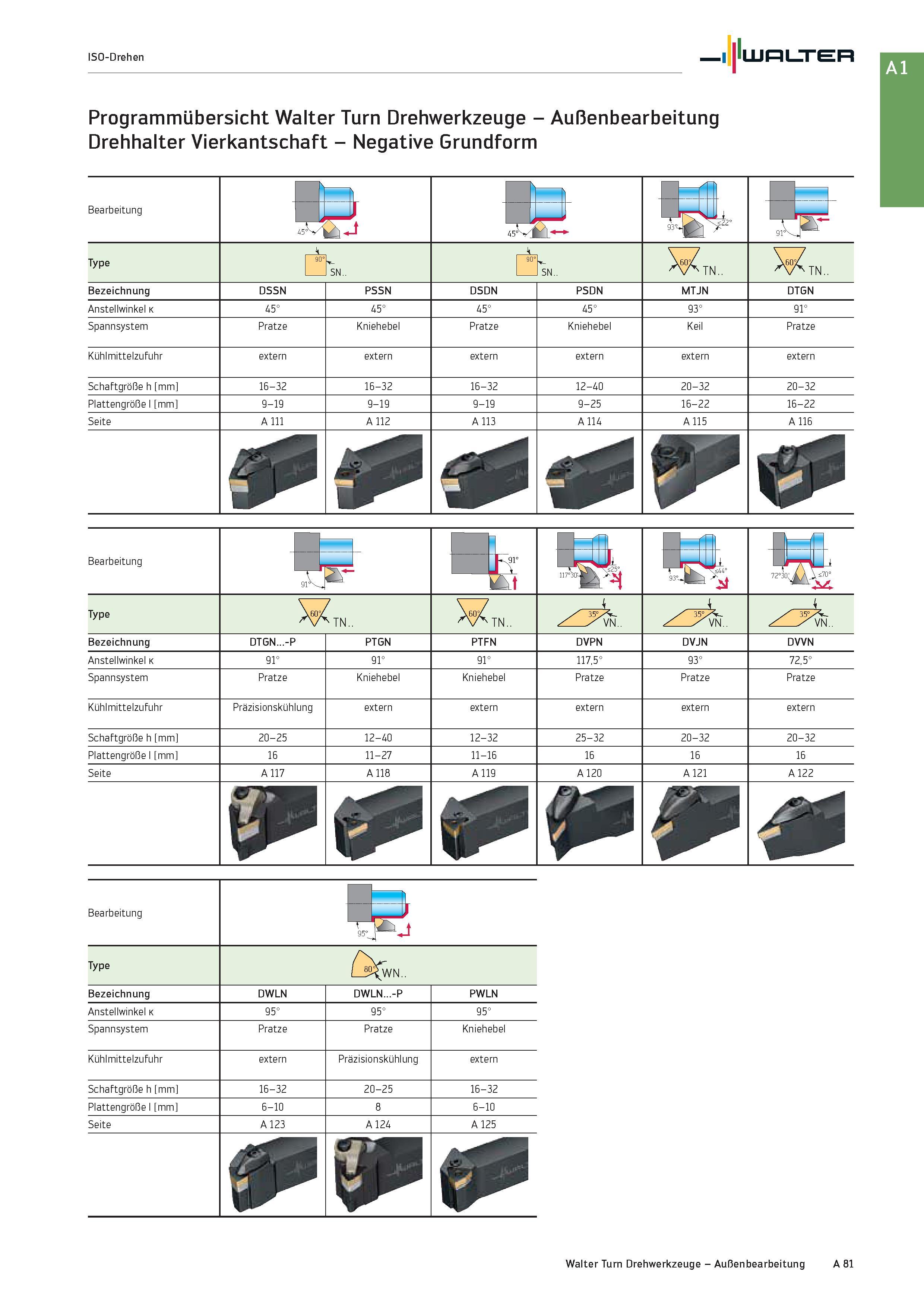

ISO-Drehen Walter Programmübersicht Walter Turn Drehwerkzeuge - Außenbearbeitung Drehhalter Vierkantschaft - Negative Grundform Bearbeitung J Type TN TN Bezeichnung DSSN PSSN DSDN PSDN MTJN DTGN Anstellwinkel k 45° 45° 45° 93° 91° Spannsystem Pratze Kniehebel Pratze Kniehebel Keil Pratze Kühlmittelzufuhr extern extern extern extern extern extern Schaftgröße h mm 16-32 16-32 16-32 12-40 20-32 20-32 Plattengröße l mm 9-19 9-19 9-19 9-25 16-22 16-22 Seite A 111 A 112 A 113 A 114 A 115 A 116 Bearbeitung ar Hk Bit Type TN. TN Bezeichnung DTGN...-P PTGN PTFN DVPN DVJN DVVN Anstellwinkel k 91° 91° 117,5° 93° 72,5° Spannsystem Pratze Kniehebel Kniehebel Pratze Pratze Pratze Kühlmittelzufuhr Präzisionskühlung Schaftgröße h mm 20-25 12-40 12-32 25-32 20-32 20-32 Plattengröße l mm 16 11-27 11-16 16 16 Seite A 117 A 118 A 119 A 120 A 121 A 122 w p Bearbeitung Type WN Bezeichnung DWLN DWLN...-P PWLN Anstellwinkel k 95° 95° 95° Spannsystem Pratze Pratze Kniehebel Kühlmittelzufuhr extern Präzisionskühlung extern Schaftgröße h mm 16-32 20-25 16-32 Plattengröße l mm 6-10 8 6-10 Seite A 123 A 124 A 125 & 16 Walter Turn Drehwerkzeuge - Außenbearbeitung A 81
