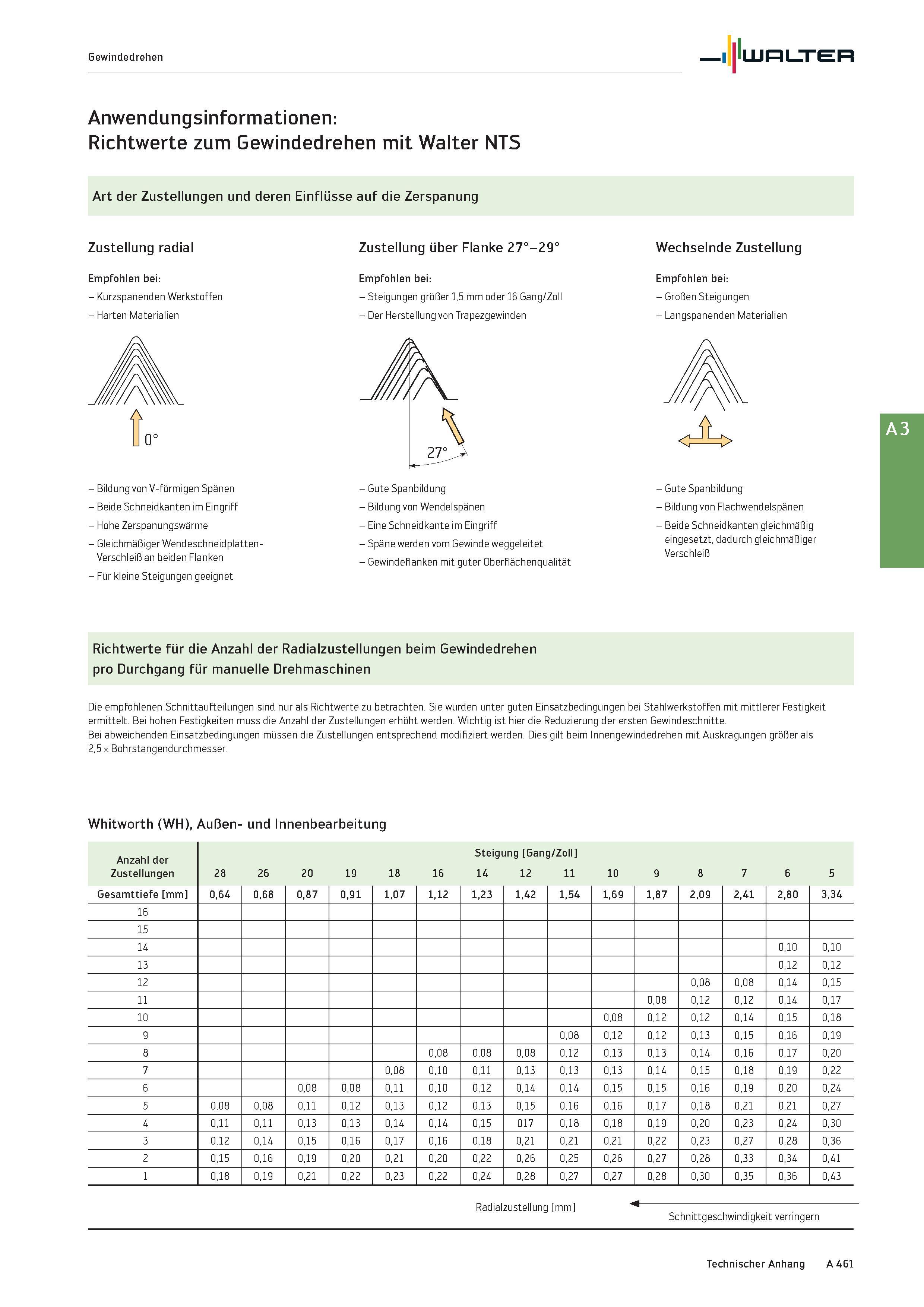

Gewindedrehen Walter Anwendungsinformationen: Richtwerte zum Gewindedrehen mit Walter NTS Art der Zustellungen und deren Einflüsse auf die Zerspanung Zustellung radial Zustellung über Flanke 27°-29° Wechselnde Zustellung Empfohlen bei: - Kurzspanenden Werkstoffen - Harten Materialien - Bildung von V-förmigen Spänen - Beide Schneidkanten im Eingriff - Hohe Zerspanungswärme - Gleichmäßiger WendeschneidplattenVerschleiß an beiden Flanken - Für kleine Steigungen geeignet Empfohlen bei: - Steigungen größer 1,5 mm oder 16 Gang/Zoll - Der Herstellung von Trapezgewinden - Gute Spanbildung - Bildung von Wendelspänen - Eine Schneidkante im Eingriff - Späne werden vom Gewinde weggeleitet - Gewindeflanken mit guter Oberflächenqualität Empfohlen bei: - Großen Steigungen - Langspanenden Materialien - Gute Spanbildung - Bildung von Flachwendelspänen - Beide Schneidkanten gleichmäßig eingesetzt, dadurch gleichmäßiger Verschleiß Richtwerte für die Anzahl der Radialzustellungen beim Gewindedrehen pro Durchgang für manuelle Drehmaschinen Die empfohlenen Schnittaufteilungen sind nur als Richtwerte zu betrachten. Sie wurden unter guten Einsatzbedingungen bei Stahlwerkstoffen mit mittlerer Festigkeit ermittelt. Bei hohen Festigkeiten muss die Anzahl der Zustellungen erhöht werden. Wichtig ist hier die Reduzierung der ersten Gewindeschnitte. Bei abweichenden Einsatzbedingungen müssen die Zustellungen entsprechend modifiziert werden. Dies gilt beim Innengewindedrehen mit Auskragungen größer als 2,5 x Bohrstangendurchmesser. Whitworth (WH), Außen- und Innenbearbeitung Anzahl der Steigung Gang/Zoll Zustellungen 28 26 20 19 18 16 14 12 11 10 9 8 7 6 5 Gesamttiefe mm 0,64 0,68 0,87 0,91 1,07 1,12 1,23 1,42 1,54 1,69 1,87 2,09 2,41 2,80 3,34 16 15 14 0,10 0,10 13 0,12 0,12 12 0,08 0,08 0,14 0,15 11 0,08 0,12 0,12 0,14 0,17 10 0,08 0,12 0,12 0,14 0,15 0,18 9 0,08 0,12 0,12 0,13 0,15 0,16 0,19 8 0,08 0,08 0,08 0,12 0,13 0,13 0,14 0,16 0,17 0,20 7 0,08 0,10 0,11 0,13 0,13 0,13 0,14 0,15 0,18 0,19 0,22 6 0,08 0,08 0,11 0,10 0,12 0,14 0,14 0,15 0,15 0,16 0,19 0,20 0,24 5 0,08 0,08 0,11 0,12 0,13 0,12 0,13 0,15 0,16 0,16 0,17 0,18 0,21 0,21 0,27 4 0,11 0,11 0,13 0,13 0,14 0,14 0,15 017 0,18 0,18 0,19 0,20 0,23 0,24 0,30 3 0,12 0,14 0,15 0,16 0,17 0,16 0,18 0,21 0,21 0,21 0,22 0,23 0,27 0,28 0,36 2 0,15 0,16 0,19 0,20 0,21 0,20 0,22 0,26 0,25 0,26 0,27 0,28 0,33 0,34 0,41 1 0,18 0,19 0,21 0,22 0,23 0,22 0,24 0,28 0,27 0,27 0,28 0,30 0,35 0,36 0,43 Radialzustellung mm Schnittgeschwindigkeit verringern Technischer Anhang A 461
