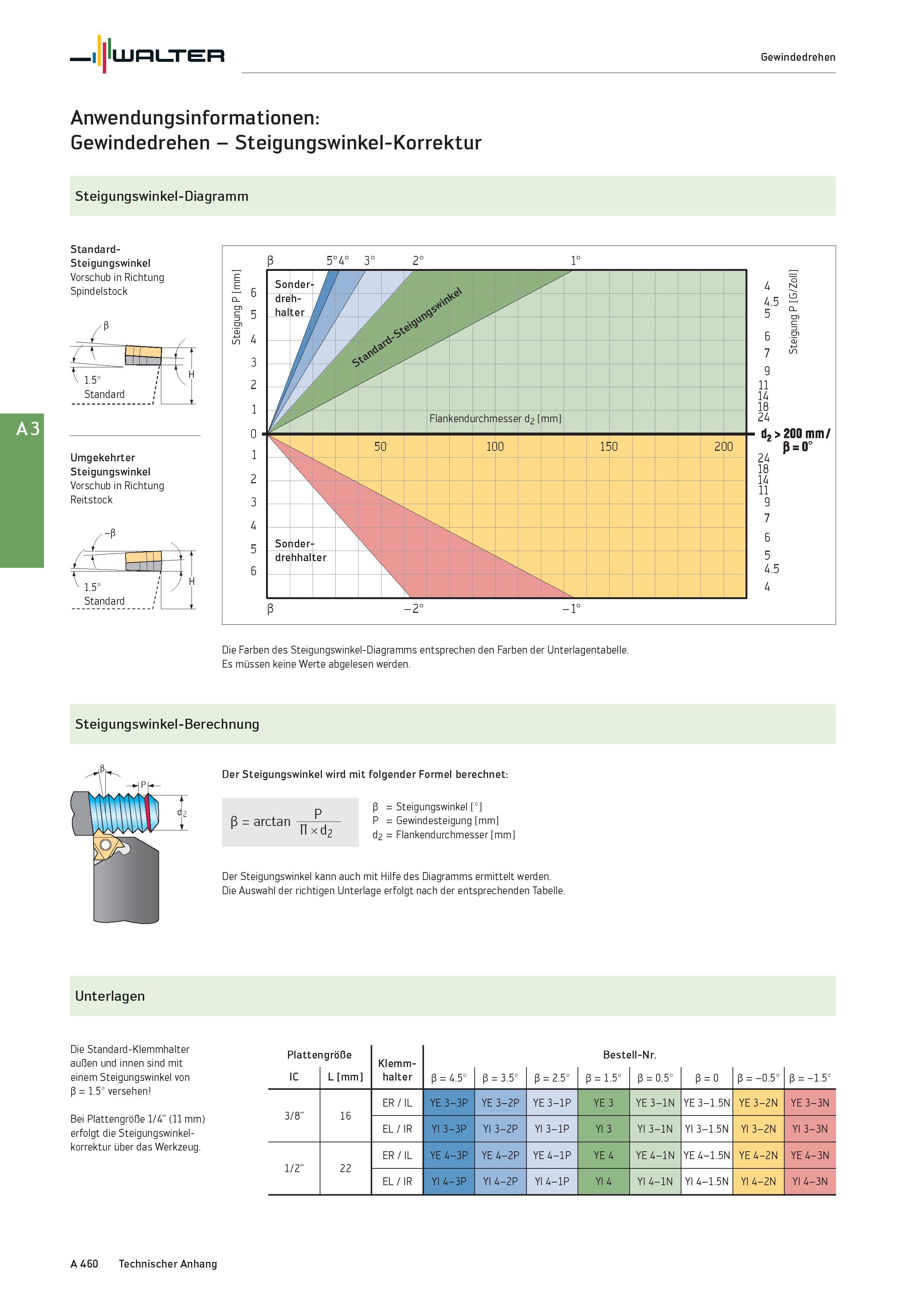

Walter Gewindedrehen Anwendungsinformationen: Gewindedrehen - Steigungswinkel-Korrektur Steigungswinkel-Diagramm Standard- Steigungswinkel Vorschub in Richtung Spindelstock A 3 Umgekehrter Steigungswinkel Vorschub in Richtung Reitstock ) H / 1 Standard Die Farben des Steigungswinkel-Diagramms entsprechen den Farben der Unterlagentabelle. Es müssen keine Werte abgelesen werden. Steigungswinkel-Berechnung Der Steigungswinkel wird mit folgender Formel berechnet p ß = arctan n x ß = Steigungswinkel ° P = Gewindesteigung mm d2 = Flankendurchmesser mm Der Steigungswinkel kann auch mit Hilfe des Diagramms ermittelt werden. Die Auswahl der richtigen Unterlage erfolgt nach der entsprechenden Tabelle. Unterlagen Die Standard-Klemmhalter außen und innen sind mit einem Steigungswinkel von ß = 1.5° versehen Bei Plattengröße 1/4” (11 mm) erfolgt die Steigungswinkelkorrektur über das Werkzeug. Platte IC lgröße L mm Klemm- halter ß = 4.5° ß = 3.5° ß = 2.5° Beste ß = 1.5° ll-Nr. ß = 0.5° ß = 0 ß = -0.5° ß = -1.5° 3/8" 16 ER / IL YE 3-3P YE 3-2P YE 3-1P YE 3 YE 3-1N YE 3-1.5N YE 3-2N YE 3-3N EL / IR YI 3-3P YI 3-2P YI 3-1P YI 3 YI 3-1N YI 3-1.5N YI 3-2N YI 3-3N 1/2" 22 ER / IL YE 4-3P YE 4-2P YE 4-1P YE 4 YE 4-1N YE 4-1.5N YE 4-2N YE 4-3N EL / IR YI 4-3P YI 4-2P YI 4-1P YI 4 YI 4-1N YI 4-1.5N YI 4-2N YI 4-3N A 460 Technischer Anhang
