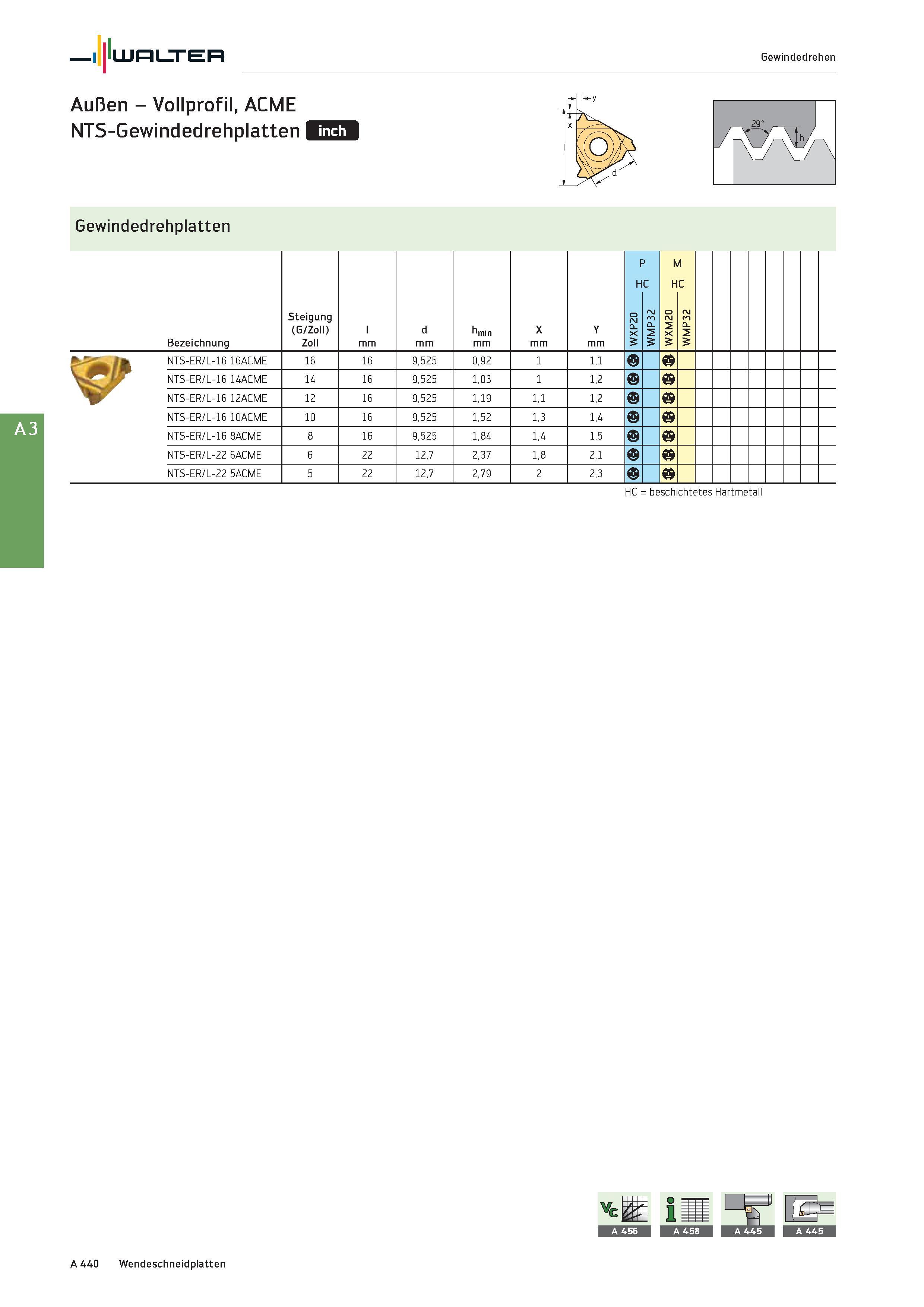

Walter Gewindedrehen Außen - Vollprofil, ACME NTS-Gewindedrehplatten Gewindedrehplatten Bezeichnung Steigung (G/Zoll) Zoll l mm d mm hmin mm X mm Y mm H 0 P X 5 WMP32 n M H 0 2 X 5 WMP32 n NTS-ER/L-16 16ACME 16 16 9,525 0,92 1 1,1 NTS-ER/L-16 14ACME 14 16 9,525 1,03 1 1,2 NTS-ER/L-16 12ACME 12 16 9,525 1,19 1,1 1,2 NTS-ER/L-16 10ACME 10 16 9,525 1,52 1,3 1,4 NTS-ER/L-16 8ACME 8 16 9,525 1,84 1,4 1,5 NTS-ER/L-22 6ACME 6 22 12,7 2,37 1,8 2,1 NTS-ER/L-22 5ACME 5 22 12,7 2,79 2 2,3 HC = beschichtetes Hartmetall
