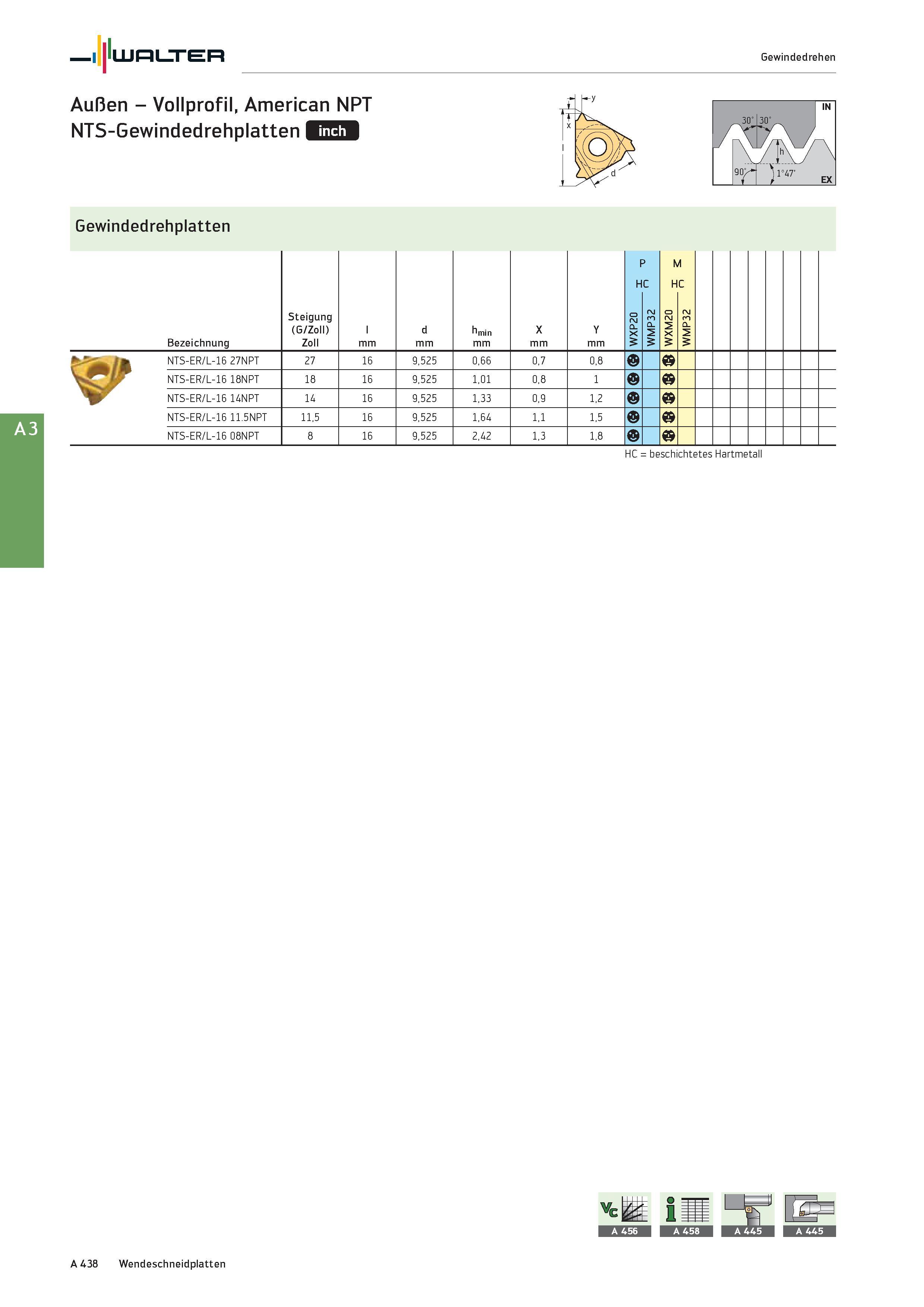

Walter Gewindedrehen Außen - Vollprofil, American NPT NTS-Gewindedrehplatten Gewindedrehplatten Bezeichnung Steigung (G/Zoll) Zoll l mm d mm hmin mm X mm Y mm H 0 P X 5 WMP32 n M H 0 2 X 5 WMP32 n NTS-ER/L-16 27NPT 27 16 9,525 0,66 0,7 0,8 NTS-ER/L-16 18NPT 18 16 9,525 1,01 0,8 1 NTS-ER/L-16 14NPT 14 16 9,525 1,33 0,9 1,2 NTS-ER/L-16 11.5NPT 11,5 16 9,525 1,64 1,1 1,5 NTS-ER/L-16 08NPT 8 16 9,525 2,42 1,3 1,8 HC = beschichtetes Hartmetall
