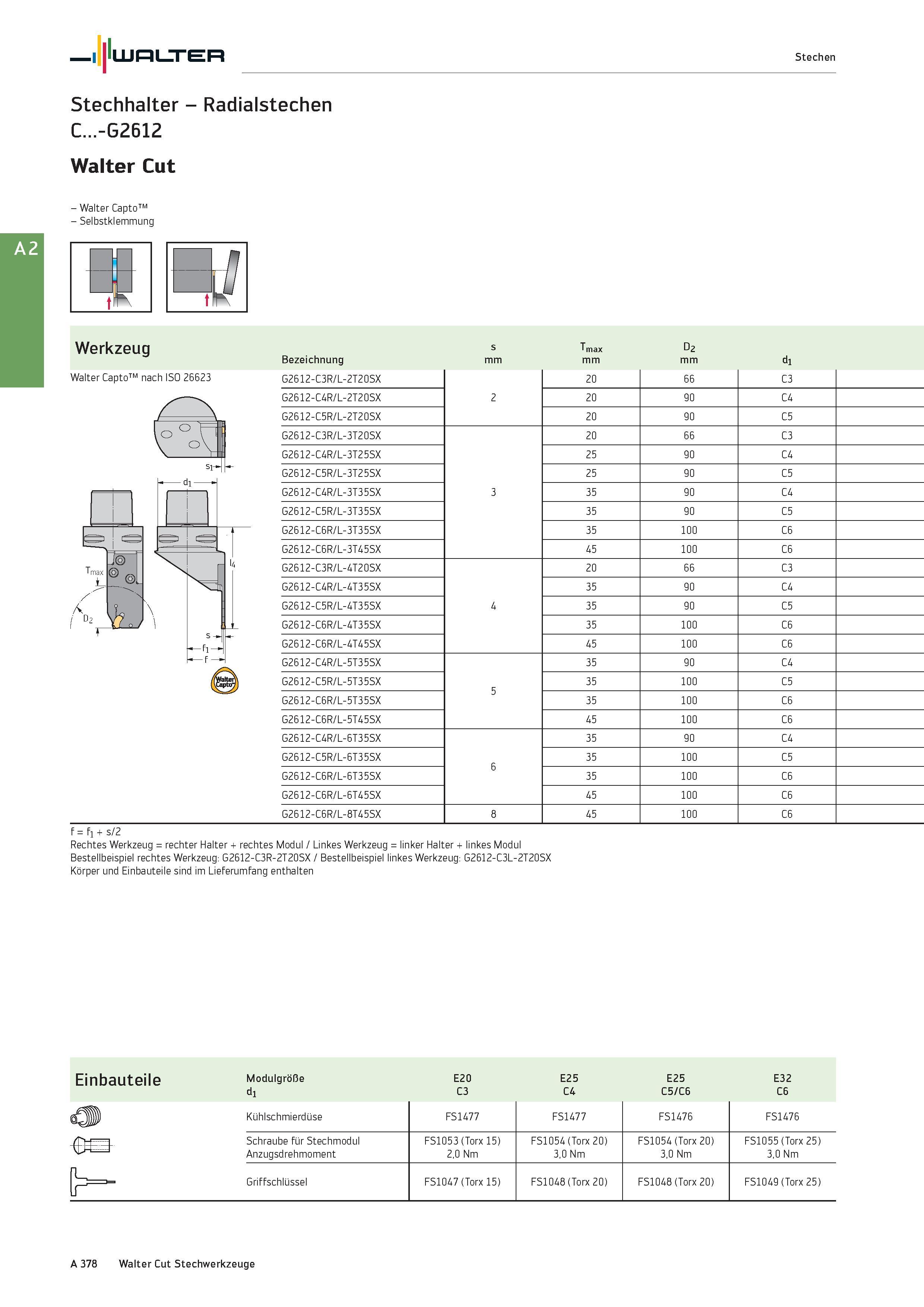

Walter Stechen Stechhalter - Radialstechen C...-G2612 Walter Cut Walter Capto Selbstklemmung K Werkzeug Walter Capto nach ISO 26623 Bezeichnung s mm 1 max mm D2 mm G2612-C3R/L-2T20SX 2 20 66 C3 G2612-C4R/L-2T20SX 20 90 C4 G2612-C5R/L-2T20SX 20 90 C5 G2612-C3R/L-3T20SX 3 20 66 C3 G2612-C4R/L-3T25SX 25 90 C4 G2612-C5R/L-3T25SX 25 90 C5 G2612-C4R/L-3T35SX 35 90 C4 G2612-C5R/L-3T35SX 35 90 C5 G2612-C6R/L-3T35SX 35 100 C6 G2612-C6R/L-3T45SX 45 100 C6 G2612-C3R/L-4T20SX 4 20 66 C3 G2612-C4R/L-4T35SX 35 90 C4 G2612-C5R/L-4T35SX 35 90 C5 G2612-C6R/L-4T35SX 35 100 C6 G2612-C6R/L-4T45SX 45 100 C6 G2612-C4R/L-5T35SX 5 35 90 C4 G2612-C5R/L-5T35SX 35 100 C5 G2612-C6R/L-5T35SX 35 100 C6 G2612-C6R/L-5T45SX 45 100 C6 G2612-C4R/L-6T35SX 6 35 90 C4 G2612-C5R/L-6T35SX 35 100 C5 G2612-C6R/L-6T35SX 35 100 C6 G2612-C6R/L-6T45SX 45 100 C6 G2612-C6R/L-8T45SX 8 45 100 C6 f = fi + s/2 Rechtes Werkzeug = rechter Halter + rechtes Modul / Linkes Werkzeug = linker Halter + linkes Modul Bestellbeispiel rechtes Werkzeug: G2612-C3R-2T20SX / Bestellbeispiel linkes Werkzeug: G2612-C3L-2T20SX Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße di E20 C3 E25 C4 E25 C5/C6 E32 C6 Kühlschmierdüse FS1477 FS1477 FS1476 FS1476 Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) FS1049 (Torx 25) A 378 Walter Cut Stechwerkzeuge
