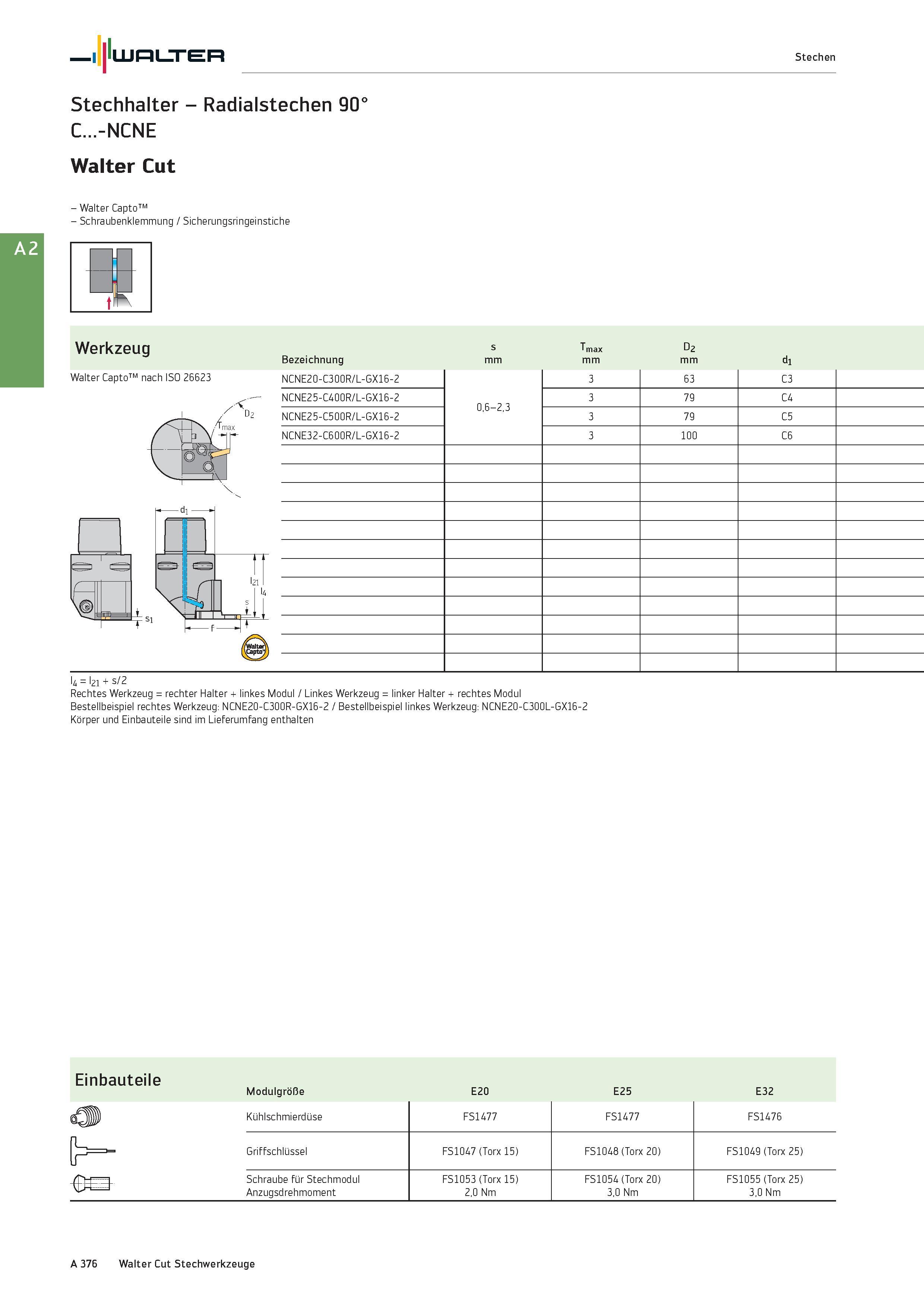

Walter Stechen Stechhalter - Radialstechen 90° C...-NCNE Walter Cut - Walter Capto - Schraubenklemmung / Sicherungsringeinstiche K Werkzeug Walter Capto nach ISO 26623 Bezeichnung s mm 1 max mm D2 mm NCNE20-C300R/L-GX16-2 0, 6 1 3 3 63 C3 NCNE25-C400R/L-GX16-2 3 79 C4 NCNE25-C500R/L-GX16-2 3 79 C5 NCNE32-C600R/L-GX16-2 3 100 C6 I4 = I21 + s/2 Rechtes Werkzeug = rechter Halter + linkes Modul / Linkes Werkzeug = linker Halter + rechtes Modul Bestellbeispiel rechtes Werkzeug: NCNE20-C300R-GX16-2 / Bestellbeispiel linkes Werkzeug: NCNE20-C300L-GX16-2 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E20 E25 E32 Kühlschmierdüse FS1477 FS1477 FS1476 Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) -6 Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm A 376 Walter Cut Stechwerkzeuge
