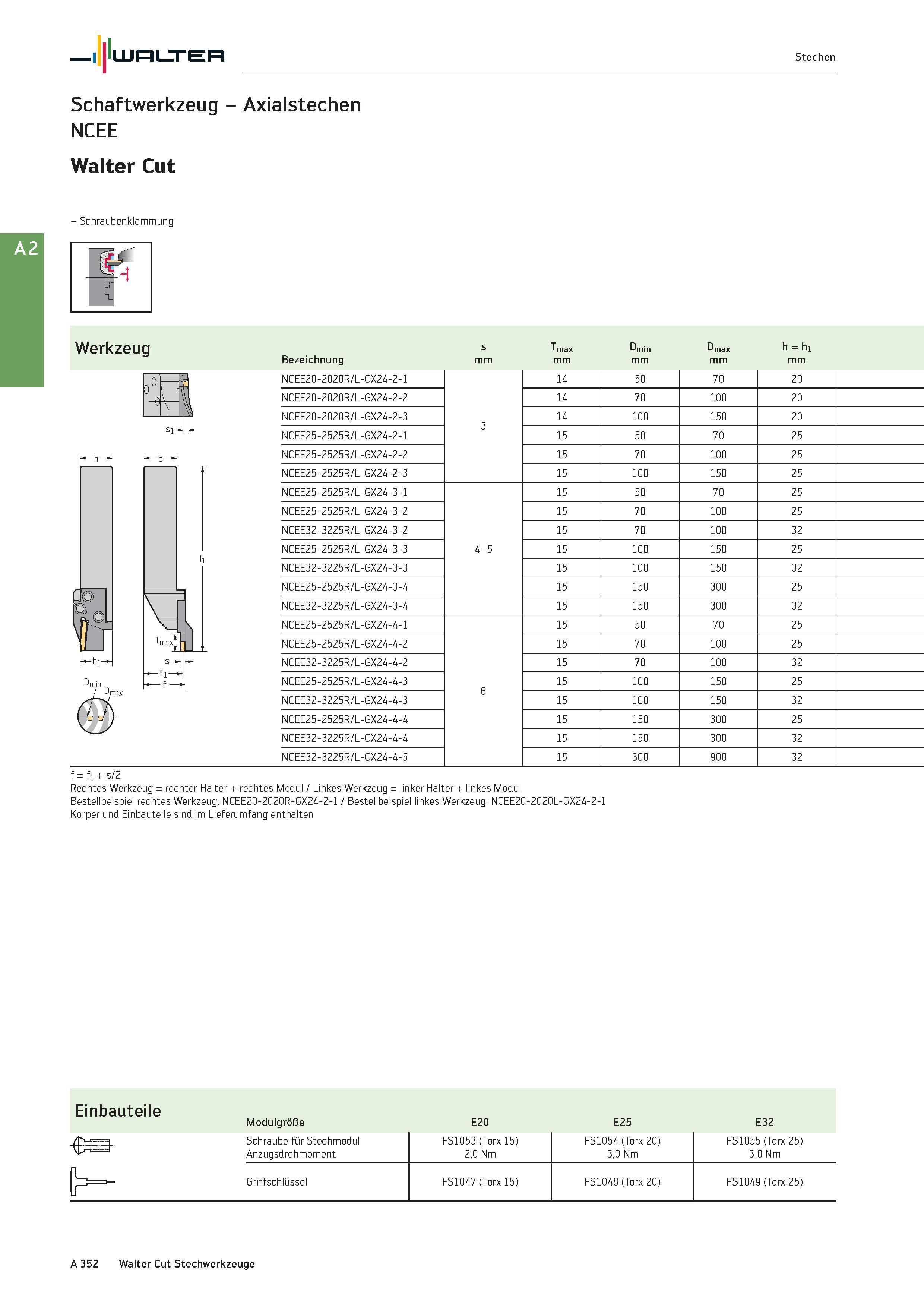

Walter Schaftwerkzeug - Axialstechen NCEE Walter Cut - Schraubenklemmung Stechen Werkzeug s Tmax Dmin Dmax h = h1 Bezeichnung mm 0° i NCEE20-2020R/L-GX24-2-1 3 14 50 70 20 NCEE20-2020R/L-GX24-2-2 14 70 100 20 1- NCEE20-2020R/L-GX24-2-3 14 100 150 20 s1- NCEE25-2525R/L-GX24-2-1 15 50 70 25 h b NCEE25-2525R/L-GX24-2-2 15 70 100 25 NCEE25-2525R/L-GX24-2-3 15 100 150 25 NCEE25-2525R/L-GX24-3-1 4-5 15 50 70 25 NCEE25-2525R/L-GX24-3-2 15 70 100 25 NCEE32-3225R/L-GX24-3-2 15 70 100 32 NCEE25-2525R/L-GX24-3-3 15 100 150 25 NCEE32-3225R/L-GX24-3-3 15 100 150 32 NCEE25-2525R/L-GX24-3-4 15 150 300 25 UP u 1 \ NCEE32-3225R/L-GX24-3-4 15 150 300 32 NCEE25-2525R/L-GX24-4-1 6 15 50 70 25 T maxf NCEE25-2525R/L-GX24-4-2 15 70 100 25 h1 s- NCEE32-3225R/L-GX24-4-2 15 70 100 32 Dmin Q - f NCEE25-2525R/L-GX24-4-3 15 100 150 25 0- NCEE32-3225R/L-GX24-4-3 15 100 150 32 NCEE25-2525R/L-GX24-4-4 15 150 300 25 N / NCEE32-3225R/L-GX24-4-4 15 150 300 32 NCEE32-3225R/L-GX24-4-5 15 300 900 32 f = fi + s/2 Rechtes Werkzeug = rechter Halter + rechtes Modul / Linkes Werkzeug = linker Halter + linkes Modul Bestellbeispiel rechtes Werkzeug: NCEE20-2020R-GX24-2-1 / Bestellbeispiel linkes Werkzeug: NCEE20-2020L-GX24-2-1 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E20 E25 E32 Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 352 Walter Cut Stechwerkzeuge
