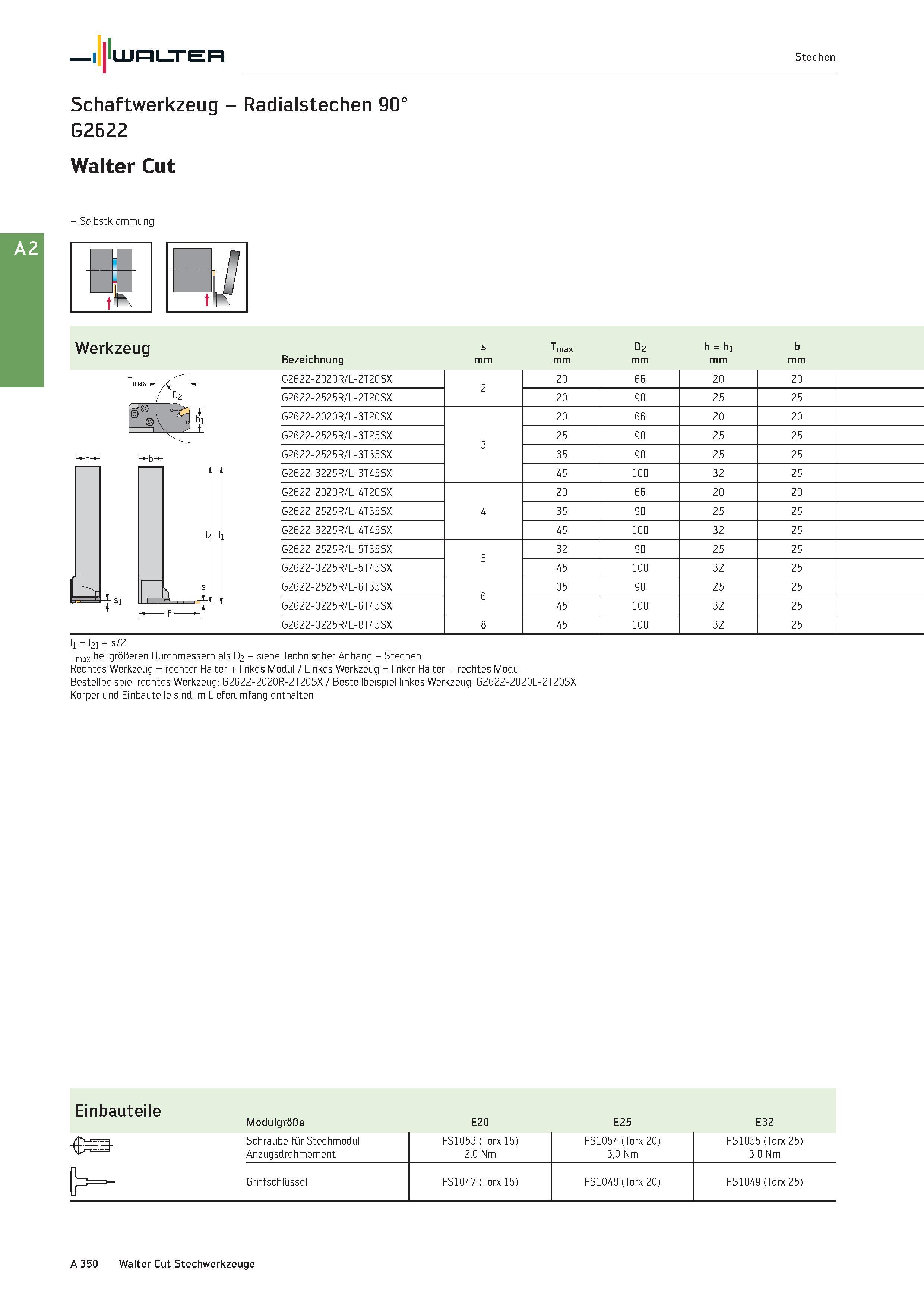

Walter Stechen Schaftwerkzeug - Radialstechen 90° G2622 Walter Cut - Selbstklemmung K Werkzeug T max- / D2 \ J1 Bezeichnung s mm max mm D2 mm h = hi mm b mm G2622-2020R/L-2T20SX 2 20 66 20 20 G2622-2525R/L-2T20SX 20 90 25 25 G2622-2020R/L-3T20SX 3 20 66 20 20 G2622-2525R/L-3T25SX 25 90 25 25 G2622-2525R/L-3T35SX 35 90 25 25 G2622-3225R/L-3T45SX 45 100 32 25 G2622-2020R/L-4T20SX 4 20 66 20 20 G2622-2525R/L-4T35SX 35 90 25 25 G2622-3225R/L-4T45SX 45 100 32 25 G2622-2525R/L-5T35SX 5 32 90 25 25 G2622-3225R/L-5T45SX 45 100 32 25 G2622-2525R/L-6T35SX 6 35 90 25 25 G2622-3225R/L-6T45SX 45 100 32 25 G2622-3225R/L-8T45SX 8 45 100 32 25 ll = l2i + s/2 Tmax bei größeren Durchmessern als D2 - siehe Technischer Anhang - Stechen Rechtes Werkzeug = rechter Halter + linkes Modul / Linkes Werkzeug = linker Halter + rechtes Modul Bestellbeispiel rechtes Werkzeug: G2622-2020R-2T20SX / Bestellbeispiel linkes Werkzeug: G2622-2020L-2T20SX Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E20 E25 E32 Schraube für Stechmodul Anzugsdrehmoment FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm Griffschlüssel FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 350 Walter Cut Stechwerkzeuge
