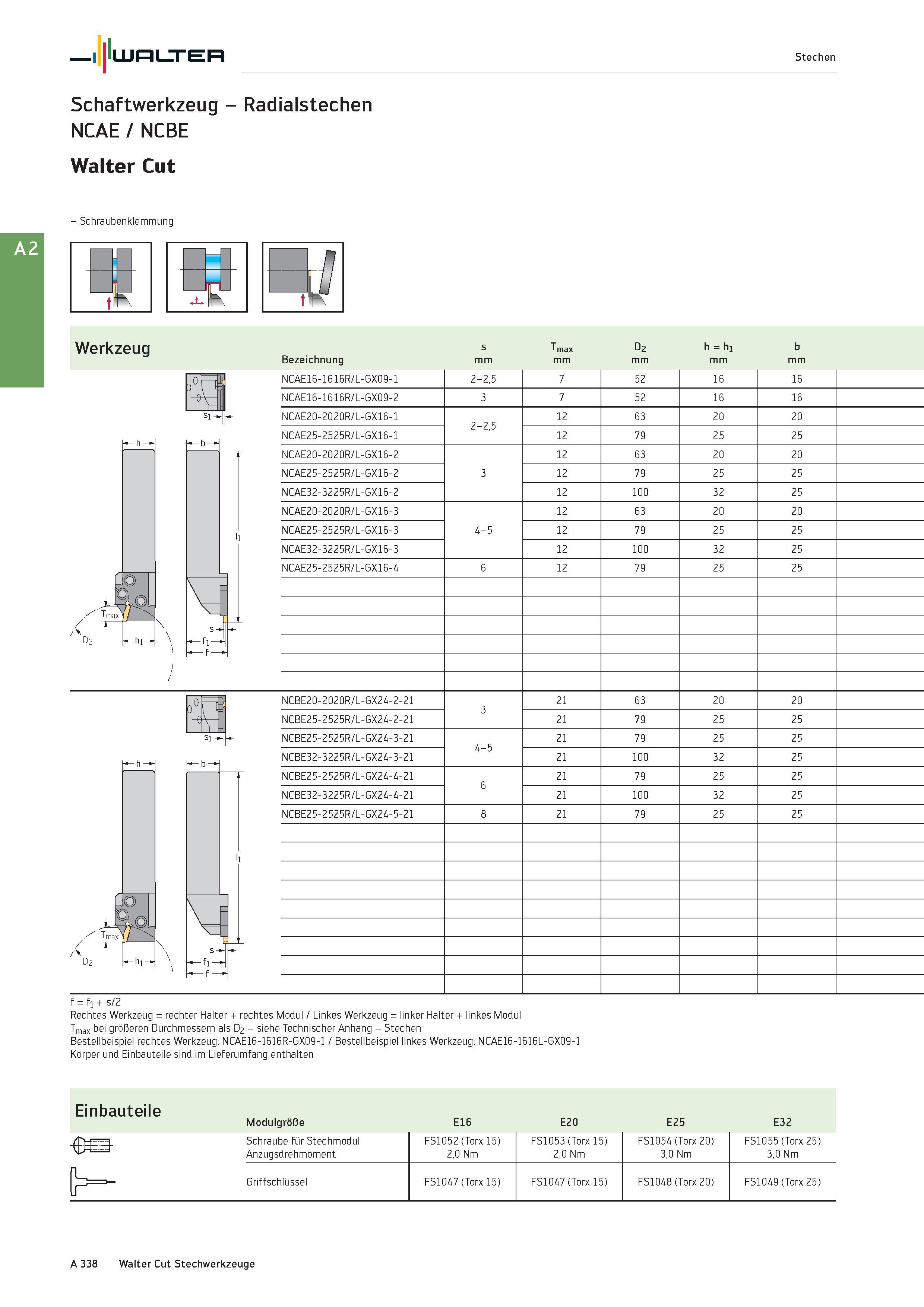

Walter Stechen Schaftwerkzeug - Radialstechen NCAE / NCBE Walter Cut - Schraubenklemmung I 5 Werkzeug Bezeichnung s mm 1 max mm D2 mm h = h1 mm b mm 3° Pf V NCAE16-1616R/L-GX09-1 2-2,5 7 52 16 16 NCAE16-1616R/L-GX09-2 3 7 52 16 16 NCAE20-2020R/L-GX16-1 2-2,5 12 63 20 20 NCAE25-2525R/L-GX16-1 12 79 25 25 NCAE20-2020R/L-GX16-2 3 12 63 20 20 NCAE25-2525R/L-GX16-2 12 79 25 25 NCAE32-3225R/L-GX16-2 12 100 32 25 NCAE20-2020R/L-GX16-3 4-5 12 63 20 20 NCAE25-2525R/L-GX16-3 12 79 25 25 NCAE32-3225R/L-GX16-3 12 100 32 25 NCAE25-2525R/L-GX16-4 6 12 79 25 25 NCBE20-2020R/L-GX24-2-21 3 21 63 20 20 NCBE25-2525R/L-GX24-2-21 21 79 25 25 NCBE25-2525R/L-GX24-3-21 4-5 21 79 25 25 NCBE32-3225R/L-GX24-3-21 21 100 32 25 NCBE25-2525R/L-GX24-4-21 6 21 79 25 25 NCBE32-3225R/L-GX24-4-21 21 100 32 25 NCBE25-2525R/L-GX24-5-21 8 21 79 25 25 3° H f = fi + s/2 Rechtes Werkzeug = rechter Halter + rechtes Modul / Linkes Werkzeug = linker Halter + linkes Modul Tmax bei größeren Durchmessern als D2 - siehe Technischer Anhang - Stechen Bestellbeispiel rechtes Werkzeug: NCAE16-1616R-GX09-1 / Bestellbeispiel linkes Werkzeug: NCAE16-1616L-GX09-1 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Modulgröße E16 E20 E25 E32 Schraube für Stechmodul Anzugsdrehmoment FS1052 (Torx 15) 2,0 Nm FS1053 (Torx 15) 2,0 Nm FS1054 (Torx 20) 3,0 Nm FS1055 (Torx 25) 3,0 Nm Griffschlüssel FS1047 (Torx 15) FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 338 Walter Cut Stechwerkzeuge
