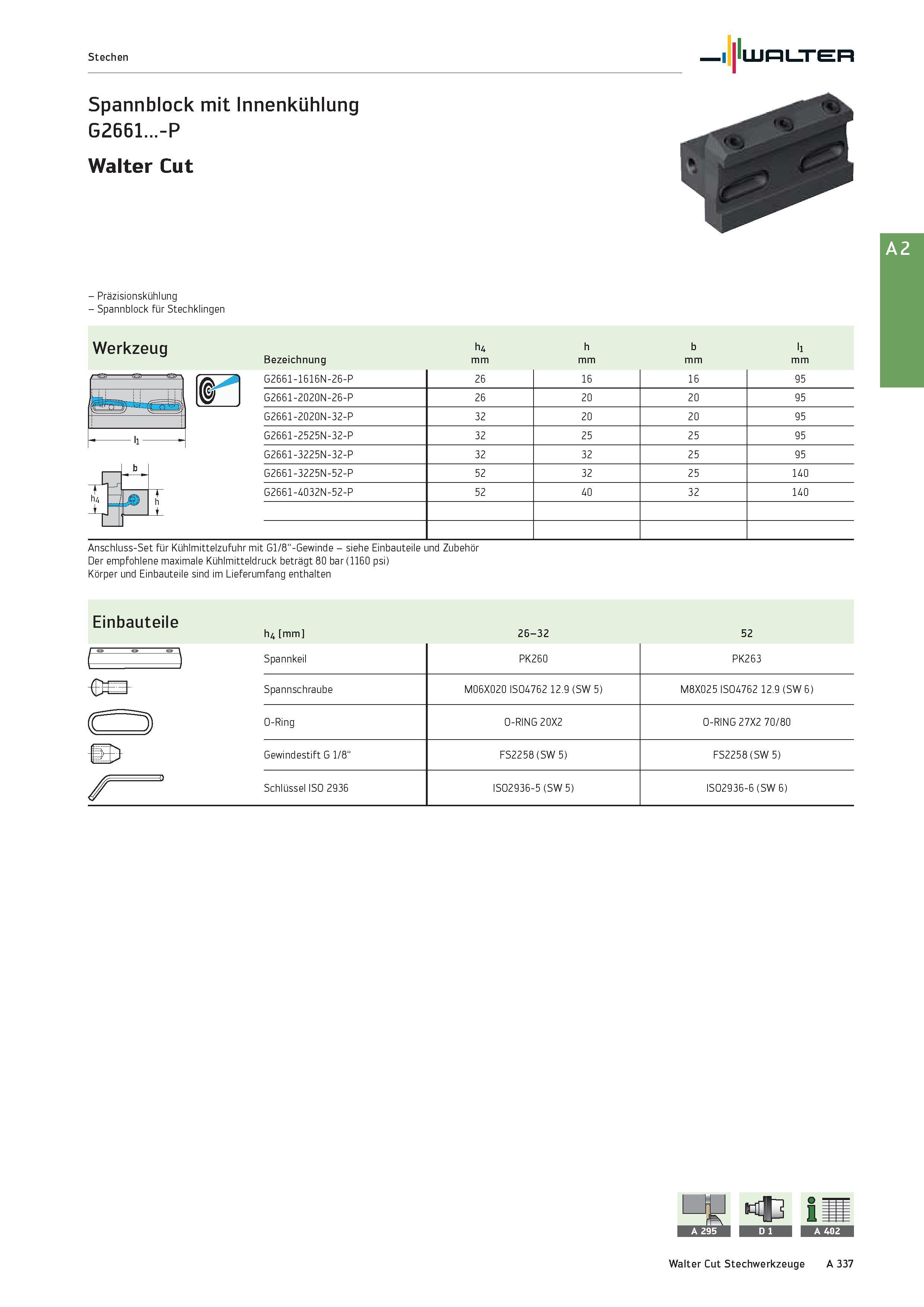

A 2 - Präzisionskühlung - Spannblock für Stechklingen Werkzeug h4 h b l1 Bezeichnung mm P“ 'ä G2661-1616N-26-P 26 16 16 95 ig/ G2661-2020N-26-P 26 20 20 95 f G2661-2020N-32-P 32 20 20 95 li G2661-2525N-32-P 32 25 25 95 G2661-3225N-32-P 32 32 25 95 + h _L G2661-3225N-52-P 52 32 25 140 G2661-4032N-52-P 52 40 32 140 Anschluss-Set für Kühlmittelzufuhr mit G1/8"-Gewinde - siehe Einbauteile und Zubehör Der empfohlene maximale Kühlmitteldruck beträgt 80 bar (1160 psi) Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile h4 mm 26-32 52 Spannkeil PK260 PK263 Spannschraube M06X020 ISO4762 12.9 (SW 5) M8X025 ISO4762 12.9 (SW 6) O-Ring O-RING 20X2 O-RING 27X2 70/80 -) Gewindestift G 1/8" FS2258 (SW 5) FS2258 (SW 5) / Schlüssel ISO 2936 ISO2936-5 (SW 5) ISO2936-6 (SW 6) 9 A295H Walter Cut Stechwerkzeuge A 337
